IE4

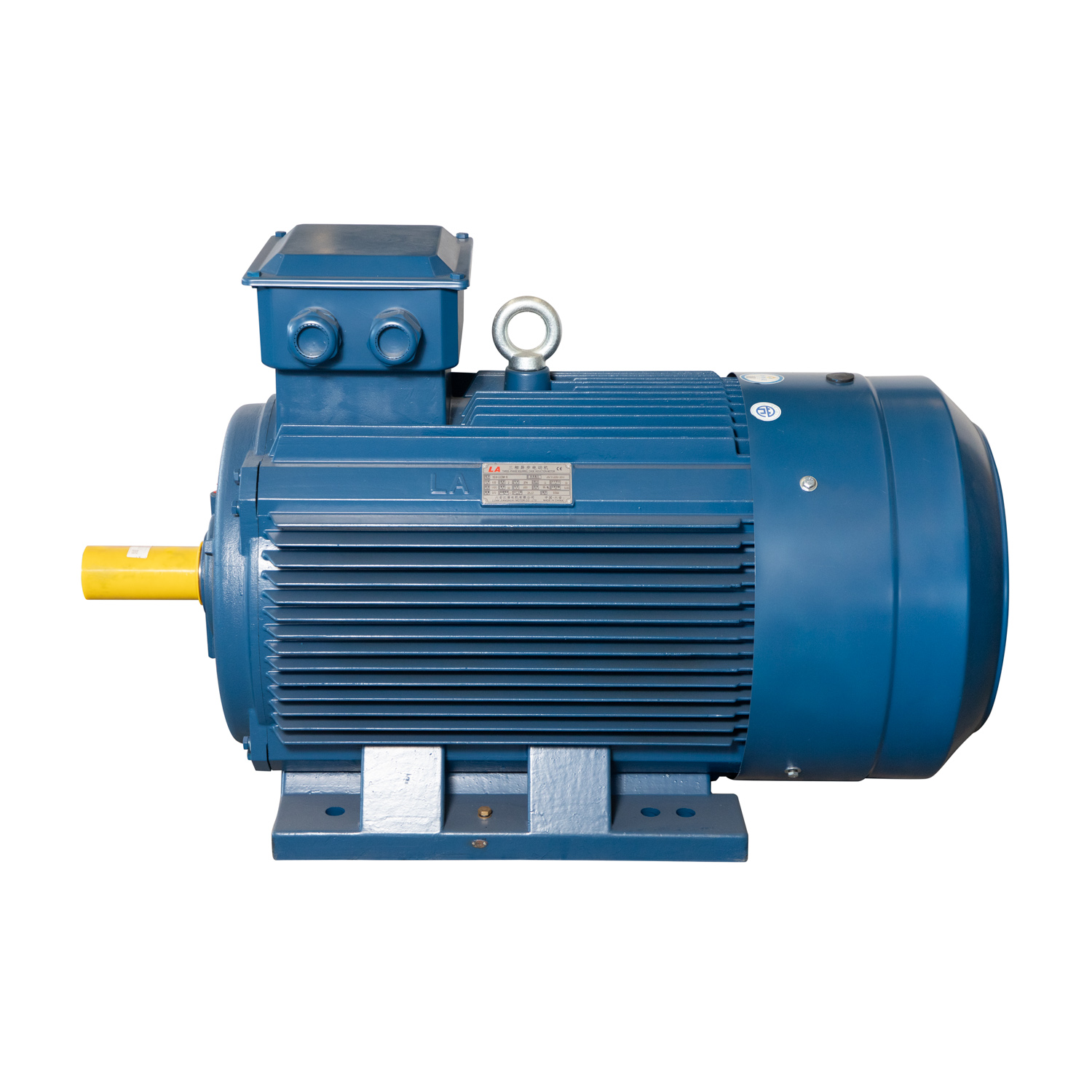

El motor asíncrono trifásico de la serie YE4 cumple con el nivel de eficiencia energética IE4 especificado en el estándar IEC 60034-30-1, y también cumple con la eficiencia estándar de nivel 2 especificada en GB18613-2020.
IEC
El producto tiene las ventajas de una estructura razonable, una apariencia hermosa, alta eficiencia, bajo ruido, alto nivel de protección, alto nivel de aislamiento, alta confiabilidad, etc. El motor adopta el diseño de enfriamiento de autovanjado y las dimensiones de instalación de cada tamaño del marco son consistentes con el motor de inducción, y cumple con los estándares nacionales IEC y relevantes, lo que hace que sea conveniente para los clientes que instalarán y utilizar.
| Valor de diseño de datos técnicos (380V/50Hz) | |||||||||
| Tipo | Fuerza | Actual | Velocidad | Ef. | PF | RT | Par de paradas | Max. esfuerzo de torsión | corriente de rotor bloqueado |
| KW | A | r/min | % | Nuevo Méjico | TST/TN | TMAX/TN | LST/In | ||
| Velocidad de 2 polos-sincronas 3000 rpm-50Hz | |||||||||
| Ye4-80m1-2 | 0.75 | 1.6 | 2907 | 83.5 | 0.83 | 2.4 | 2.2 | 2.3 | 8.5 |
| YE4-80M2-2 | 1.1 | 2.4 | 2907 | 85.2 | 0.83 | 3.5 | 2.2 | 2.3 | 8.5 |
| Ye4-90S-2 | 1.5 | 3.1 | 2917 | 86.5 | 0.85 | 4.8 | 2.2 | 2.3 | 9.0 |
| Ye4-90L-2 | 2.2 | 4.4 | 2909 | 88.0 | 0.86 | 7.0 | 2.2 | 2.3 | 9.0 |
| Ye4-100L-2 | 3 | 5.9 | 2917 | 89.1 | 0.87 | 9.6 | 2.2 | 2.3 | 9.5 |
| Ye4-112m-2 | 4 | 7.7 | 2915 | 90.0 | 0.88 | 12.7 | 2.2 | 2.3 | 9.5 |
| YE4-132S1-2 | 5.5 | 10.4 | 2925 | 90.9 | 0.88 | 17.5 | 2.0 | 2.3 | 9.5 |
| YE4-132S2-2 | 7.5 | 14.0 | 2925 | 91.7 | 0.89 | 23.9 | 2.0 | 2.3 | 9.5 |
| YE4-160M1-2 | 11 | 20.3 | 2954 | 92.6 | 0.89 | 35.0 | 2.0 | 2.3 | 9.5 |
| YE4-160M2-2 | 15 | 27.4 | 2954 | 93.3 | 0.89 | 47.8 | 2.0 | 2.3 | 9.5 |
| YE4-160L-2 | 18.5 | 33.7 | 2954 | 93.7 | 0.89 | 58.9 | 2.0 | 2.3 | 9.5 |
| Ye4-180m-2 | 22 | 40.0 | 2969 | 94.0 | 0.89 | 70.0 | 2.0 | 2.3 | 9.5 |
| Ye4-200l1-2 | 30 | 54.2 | 2972 | 94.5 | 0.89 | 95.5 | 2.0 | 2.3 | 9.0 |
| Ye4-200L2-2 | 37 | 66.6 | 2972 | 94.8 | 0.89 | 118 | 2.0 | 2.3 | 9.0 |
| Ye4-225m-2 | 45 | 80.9 | 2976 | 95.0 | 0.89 | 143 | 2.0 | 2.3 | 9.0 |
| Ye4-250m-2 | 55 | 98.5 | 2981 | 95.3 | 0.89 | 175 | 2.0 | 2.3 | 9.0 |
| YE4-280S-2 | 75 | 134 | 2981 | 95.6 | 0.89 | 239 | 1.8 | 2.3 | 8.5 |
| Ye4-280m-2 | 90 | 160 | 2981 | 95.8 | 0.89 | 287 | 1.8 | 2.3 | 8.5 |
| YE4-315S-2 | 110 | 196 | 2983 | 96.0 | 0.89 | 350 | 1.8 | 2.3 | 8.5 |
| Ye4-315m-2 | 132 | 234 | 2983 | 96.2 | 0.89 | 420 | 1.8 | 2.3 | 8.5 |
| YE4-315L1-2 | 160 | 284 | 2983 | 96.3 | 0.89 | 509 | 1.8 | 2.2 | 8.5 |
| YE4-315L2-2 | 200 | 354 | 2983 | 96.5 | 0.89 | 637 | 1.8 | 2.2 | 8.5 |
| YE4-355M2-2 | 250 | 433 | 2983 | 96.5 | 0.91 | 796 | 1.6 | 2.2 | 8.5 |
| YE4-355L2-2 | 315 | 545 | 2983 | 96.5 | 0.91 | 1003 | 1.6 | 2.2 | 8.5 |
| Ye4-3551-2 | 355 | 621 | 2985 | 96.5 | 0.90 | 1130 | 0.9 | 2.2 | 8.6 |
| YE4-3552-2 | 375 | 656 | 2985 | 96.5 | 0.90 | 1194 | 0.9 | 2.2 | 8.6 |
| 4 polos sincronos Velocidad 1500 rpm-50Hz | |||||||||
| YE4-80M2-4 | 0.75 | 1.8 | 1445 | 85.7 | 0.74 | 4.8 | 2.3 | 2.3 | 8.5 |
| YE4-90S-4 | 1.1 | 2.6 | 1447 | 87.2 | 0.75 | 7.0 | 2.3 | 2.3 | 8.5 |
| YE4-90L-4 | 1.5 | 3.4 | 1447 | 88.2 | 0.76 | 9.6 | 2.3 | 2.3 | 9.0 |
| YE4-100L1-4 | 2.2 | 4.7 | 1460 | 89.5 | 0.79 | 14.0 | 2.3 | 2.3 | 9.0 |
| YE4-100L2-4 | 3 | 6.3 | 1460 | 90.4 | 0.80 | 19.1 | 2.3 | 2.3 | 9.5 |
| YE4-112M-4 | 4 | 8.3 | 1460 | 91.1 | 0.80 | 25.5 | 2.3 | 2.3 | 9.5 |
| YE4-132S-4 | 5.5 | 11.4 | 1470 | 91.9 | 0.80 | 35.0 | 2.0 | 2.3 | 9.5 |
| YE4-132M-4 | 7.5 | 15.2 | 1470 | 92.6 | 0.81 | 47.8 | 2.0 | 2.3 | 9.5 |
| YE4-160M-4 | 11 | 21.6 | 1479 | 93.3 | 0.83 | 70.0 | 2.0 | 2.3 | 9.5 |
| YE4-160L-4 | 15 | 28.9 | 1479 | 93.9 | 0.84 | 95.5 | 2.0 | 2.3 | 9.5 |
| Ye4-180m-4 | 18.5 | 35.1 | 1482 | 94.2 | 0.85 | 118 | 2.0 | 2.3 | 9.5 |
| YE4-180L-4 | 22 | 41.6 | 1482 | 94.5 | 0.85 | 140 | 2.0 | 2.3 | 9.5 |
| YE4-200L-4 | 30 | 56.5 | 1485 | 94.9 | 0.85 | 191 | 2.0 | 2.3 | 9.0 |
| YE4-225S-4 | 37 | 69.5 | 1487 | 95.2 | 0.85 | 236 | 2.0 | 2.3 | 9.0 |
| YE4-225M-4 | 45 | 84.3 | 1487 | 95.4 | 0.85 | 287 | 2.0 | 2.3 | 9.0 |
| YE4-250M-4 | 55 | 102 | 1489 | 95.7 | 0.86 | 350 | 2.0 | 2.3 | 9.0 |
| YE4-280S-4 | 75 | 136 | 1491 | 96.0 | 0.87 | 478 | 2.0 | 2.3 | 8.5 |
| Ye4-280m-4 | 90 | 162 | 1491 | 96.1 | 0.88 | 573 | 2.0 | 2.3 | 8.5 |
| YE4-315S-4 | 110 | 195 | 1490 | 96.3 | 0.89 | 700 | 1.8 | 2.2 | 8.5 |
| YE4-315M-4 | 132 | 234 | 1490 | 96.4 | 0.89 | 840 | 1.8 | 2.2 | 8.5 |
| YE4-315L1-4 | 160 | 280 | 1490 | 96.6 | 0.90 | 1019 | 1.8 | 2.2 | 8.5 |
| YE4-315L2-4 | 200 | 349 | 1490 | 96.7 | 0.90 | 1273 | 1.8 | 2.2 | 8.5 |
| YE4-355M2-4 | 250 | 436 | 1491 | 96.7 | 0.90 | 1592 | 1.8 | 2.2 | 8.5 |
| YE4-355L2-4 | 315 | 550 | 1491 | 96.7 | 0.90 | 2006 | 1.8 | 2.2 | 8.5 |
| Ye4-3551-4 | 355 | 620 | 1491 | 96.7 | 0.88 | 2260 | 0.9 | 2.2 | 8.5 |
| Ye4-3552-4 | 375 | 655 | 1491 | 96.7 | 0.88 | 2388 | 0.9 | 2.2 | 8.5 |
| Velocidad de 6 polos-sincronas 1000 rpm-50Hz | |||||||||
| Ye4-90S-6 | 0.75 | 2.0 | 957 | 82.7 | 0.70 | 7.2 | 2.1 | 2.1 | 7.5 |
| YE4-90L-6 | 1.1 | 2.8 | 957 | 84.5 | 0.70 | 10.5 | 2.1 | 2.1 | 7.5 |
| YE4-100L-6 | 1.5 | 3.7 | 970 | 85.9 | 0.71 | 14.3 | 2.1 | 2.1 | 7.5 |
| YE4-112M-6 | 2.2 | 5.4 | 973 | 87.4 | 0.71 | 21.0 | 2.1 | 2.1 | 7.5 |
| YE4-132S-6 | 3 | 7.3 | 975 | 88.6 | 0.71 | 28.7 | 2.0 | 2.1 | 7.5 |
| Ye4-132m1-6 | 4 | 9.4 | 975 | 89.5 | 0.72 | 38.2 | 2.0 | 2.1 | 8.0 |
| Ye4-132m2-6 | 5.5 | 12.8 | 975 | 90.5 | 0.72 | 52.5 | 2.0 | 2.1 | 8.0 |
| YE4-160M-6 | 7.5 | 16.4 | 983 | 91.3 | 0.76 | 71.6 | 2.0 | 2.1 | 8.0 |
| YE4-160L-6 | 11 | 23.5 | 983 | 92.3 | 0.77 | 105 | 2.0 | 2.1 | 8.5 |
| YE4-180L-6 | 15 | 30.7 | 987 | 92.9 | 0.80 | 143 | 2.0 | 2.1 | 8.5 |
| YE4-200L1-6 | 18.5 | 37.6 | 987 | 93.4 | 0.80 | 177 | 2.0 | 2.1 | 8.5 |
| YE4-200L2-6 | 22 | 44.0 | 987 | 93.7 | 0.81 | 210 | 2.0 | 2.1 | 8.5 |
| YE4-225M-6 | 30 | 59.0 | 989 | 94.2 | 0.82 | 287 | 2.0 | 2.1 | 8.3 |
| YE4-250M-6 | 37 | 71.7 | 991 | 94.5 | 0.83 | 353 | 2.0 | 2.1 | 8.3 |
| YE4-280S-6 | 45 | 86.9 | 992 | 94.8 | 0.83 | 430 | 2.0 | 2.0 | 8.5 |
| Ye4-280m-6 | 55 | 105 | 992 | 95.1 | 0.84 | 525 | 2.0 | 2.0 | 8.5 |
| YE4-315S-6 | 75 | 142 | 992 | 95.4 | 0.84 | 716 | 1.6 | 2.0 | 8.0 |
| YE4-315M-6 | 90 | 168 | 992 | 95.6 | 0.85 | 860 | 1.6 | 2.0 | 8.0 |
| YE4-315L1-6 | 110 | 205 | 992 | 95.8 | 0.85 | 1051 | 1.6 | 2.0 | 8.0 |
| YE4-315L2-6 | 132 | 243 | 992 | 96.0 | 0.86 | 1261 | 1.6 | 2.0 | 8.0 |
| YE4-355M1-6 | 160 | 294 | 993 | 96.2 | 0.86 | 1528 | 1.6 | 2.0 | 8.0 |
| YE4-355M3-6 | 200 | 367 | 993 | 96.3 | 0.86 | 1910 | 1.6 | 2.0 | 8.0 |
| YE4-355L3-6 | 250 | 458 | 993 | 96.5 | 0.86 | 2388 | 1.6 | 2.0 | 8.0 |
| Ye4-3552-6 | 315 | 604 | 990 | 96.6 | 0.82 | 3008 | 0.9 | 2.0 | 7.9 |
| Velocidad de 8 polos-sincronales 750 rpm-50Hz | |||||||||
| YE4-100L1-8 | 0.75 | 2.2 | 705 | 78.4 | 0.66 | 9.6 | 2.0 | 2.0 | 7.0 |
| YE4-100L2-8 | 1.1 | 3.1 | 705 | 80.8 | 0.67 | 14.0 | 2.0 | 2.0 | 7.0 |
| YE4-112M-8 | 1.5 | 4.0 | 715 | 82.6 | 0.69 | 19.1 | 2.0 | 2.0 | 7.0 |
| YE4-132S-8 | 2.2 | 5.7 | 720 | 84.5 | 0.70 | 28.0 | 1.8 | 2.0 | 7.5 |
| YE4-132M-8 | 3 | 7.6 | 720 | 85.9 | 0.70 | 38.2 | 1.8 | 2.0 | 7.8 |
| YE4-160M1-8 | 4 | 9.8 | 725 | 87.1 | 0.71 | 50.9 | 1.8 | 2.0 | 7.9 |
| Ye4-160m2-8 | 5.5 | 13.1 | 725 | 88.3 | 0.72 | 70.0 | 1.8 | 2.0 | 8.1 |
| YE4-160L-8 | 7.5 | 17.2 | 730 | 89.3 | 0.74 | 95.5 | 1.8 | 2.0 | 7.8 |
| YE4-180L-8 | 11 | 25.0 | 730 | 90.4 | 0.74 | 140 | 1.8 | 2.0 | 7.9 |
| YE4-200L-8 | 15 | 33.3 | 735 | 91.2 | 0.75 | 191 | 1.8 | 2.0 | 8.0 |
| YE4-225S-8 | 18.5 | 40.9 | 735 | 91.7 | 0.75 | 236 | 1.8 | 2.0 | 8.1 |
| Ye4-225m-8 | 22 | 47.8 | 735 | 92.1 | 0.76 | 280 | 1.8 | 2.0 | 8.3 |
| YE4-250M-8 | 30 | 63.9 | 735 | 92.7 | 0.77 | 382 | 1.8 | 2.0 | 7.9 |
| YE4-280S-8 | 37 | 77.4 | 740 | 93.1 | 0.78 | 471 | 1.8 | 2.0 | 7.9 |
| Ye4-280m-8 | 45 | 94.0 | 740 | 93.4 | 0.78 | 573 | 1.8 | 2.0 | 7.9 |
| YE4-315S-8 | 55 | 111.0 | 740 | 93.7 | 0.80 | 700 | 1.6 | 2.0 | 8.2 |
| YE4-315M-8 | 75 | 151.0 | 740 | 94.2 | 0.80 | 955 | 1.6 | 2.0 | 7.6 |
| YE4-315L1-8 | 90 | 179 | 740 | 94.4 | 0.81 | 1146 | 1.6 | 2.0 | 7.7 |
| YE4-315L2-8 | 110 | 218 | 740 | 94.7 | 0.81 | 1401 | 1.6 | 2.0 | 7.7 |
| YE4-355M2-8 | 132 | 261 | 740 | 94.9 | 0.81 | 1681 | 1.6 | 2.0 | 7.7 |
| YE4-355M3-8 | 160 | 312 | 740 | 95.1 | 0.82 | 2037 | 1.6 | 2.0 | 7.7 |
| YE4-355L2-8 | 185 | 360 | 740 | 95.1 | 0.82 | 2356 | 1.6 | 2.0 | 7.7 |
| YE4-355L3-8 | 200 | 388 | 740 | 95.4 | 0.82 | 2547 | 1.6 | 2.0 | 7.8 |
| YE4-355L-8 | 220 | 433 | 740 | 95.4 | 0.80 | 2801 | 1.1 | 1.8 | 7.6 |
| YE4-355L4-8 | 250 | 498 | 740 | 95.4 | 0.80 | 3183 | 1.1 | 1.8 | 7.6 |
Requisitos de mantenimiento para un motor eléctrico asincrónico trifásico
Los motores asincrónicos trifásicos de bajo voltaje, ampliamente utilizados para ventiladores, bombas, compresores y maquinaria de construcción, requieren un mantenimiento regular para garantizar un rendimiento, confiabilidad y longevidad óptimos. Estos son los requisitos clave de mantenimiento:
1. Inspección regular
Inspección visual: verifique periódicamente los signos visibles de desgaste, daños o sobrecalentamiento. Busque conexiones sueltas, fugas de aceite y daños físicos en la carcasa del motor.
Análisis de vibración: monitoree y analice los niveles de vibración para detectar desequilibrios, desalineación o problemas de apoyo temprano.
2. Lubricación
Lubricación de cojinetes: lubrique regularmente los rodamientos de acuerdo con las recomendaciones del fabricante. Use el tipo apropiado y la cantidad de grasa para evitar el desgaste excesivo y el sobrecalentamiento.
Programa de lubricación: Establezca un cronograma de lubricación consistente basado en el entorno operativo del motor y la frecuencia de uso.
3. Verificaciones eléctricas
Resistencia al aislamiento: mida periódicamente la resistencia de aislamiento de los devanados utilizando un megohmímetro para garantizar que permanezca dentro de los límites aceptables. La baja resistencia al aislamiento puede indicar el deterioro del devanado potencial o la entrada de humedad.
Conexiones y terminales: Inspeccione y apriete todas las conexiones y terminales eléctricos para evitar conexiones sueltas que puedan causar sobrecalentamiento y fallas eléctricas.
Motores asincrónicos trifásicos de bajo voltaje para ventilador/bomba/compresor/maquinaria de construcción
