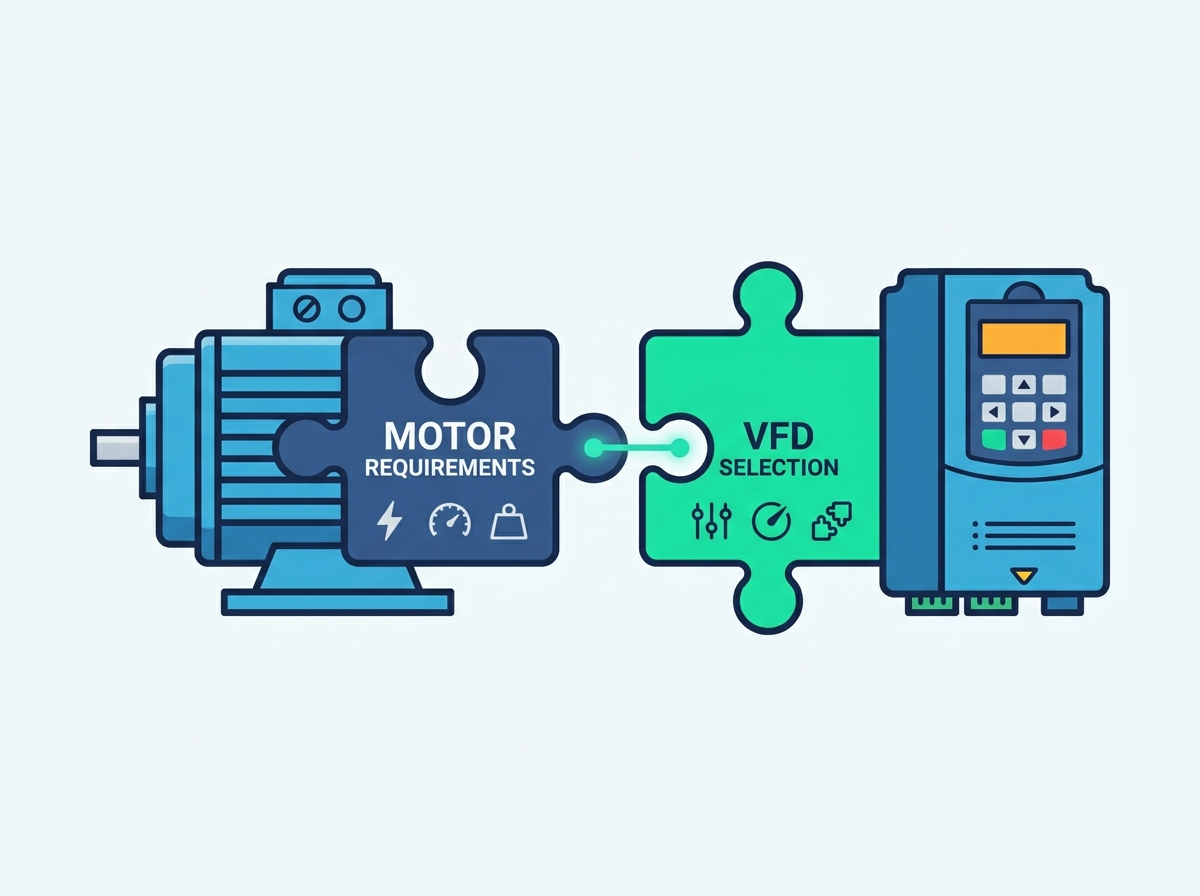

No hacer coincidir un variador de frecuencia con un motor industrial no sólo resulta en un rendimiento deficiente; conduce a fallas prematuras del motor, distorsión armónica excesiva y tiempo de inactividad operativo no planificado. Especificar una unidad requiere ir más allá de la combinación básica de caballos de fuerza. Los ingenieros y administradores de instalaciones deben alinear las especificaciones eléctricas, las características de carga, las limitaciones ambientales y la lógica de control para garantizar la confiabilidad del sistema y el retorno de la inversión.
He visto innumerables paneles de control quemarse porque alguien simplemente miró la potencia nominal en la placa de identificación del motor y pidió un variador de un catálogo. Tienes que profundizar en el perfil de carga real. Si ignora los requisitos de par de arranque o los factores de reducción ambientales, garantiza fallas en el sistema cuando opera en condiciones de carga máxima. Esta guía proporciona un marco sistemático centrado en la ingeniería para evaluar, dimensionar y seleccionar el variador exacto requerido para su aplicación industrial específica. Seguiremos los pasos exactos para que coincidan con sus límites eléctricos y metodologías de control para que pueda diseñar una solución de control de motores que realmente funcione en la fábrica.
Tamaño por FLA, no por caballos de fuerza: Siempre base el tamaño del variador de frecuencia en los amperios de carga completa (FLA) del motor para garantizar una capacidad de corriente adecuada bajo cargas máximas.
Primero defina el perfil de carga: categorizar su aplicación como par variable, par constante o potencia constante dicta los requisitos de capacidad de sobrecarga del variador.
Haga coincidir los gabinetes con el medio ambiente: las condiciones de funcionamiento, como el polvo, la humedad y la temperatura ambiente, requieren clasificaciones de gabinete NEMA o IP específicas y cálculos de posible reducción de potencia.
Anticipe la mitigación eléctrica: tenga en cuenta la necesidad de reactores de línea, inductores de CC o filtros du/dt al principio del proceso de selección para mitigar los armónicos y proteger el aislamiento del motor.
Tabla de contenido
Los caballos de fuerza son una métrica poco confiable para el tamaño de la unidad debido a variaciones en la eficiencia del motor, el número de polos y el factor de potencia. Dos motores con una potencia nominal de 10 caballos de fuerza pueden consumir corrientes significativamente diferentes según su diseño y eficiencia operativa. Depender únicamente de los caballos de fuerza a menudo conduce a unidades de tamaño insuficiente que se activan por fallas de sobrecorriente durante el funcionamiento normal. Debe leer la placa de identificación del motor para identificar los amperios de carga completa (FLA). El FLA representa la corriente que consume el motor cuando funciona a su potencia, voltaje y frecuencia nominales.
Establezca la regla estricta de seleccionar un variador con una clasificación de corriente de salida continua igual o ligeramente mayor que el FLA del motor. Proporcionar un búfer de corriente del 10 % al 15 % por encima del FLA garantiza que el variador pueda manejar fluctuaciones menores de voltaje y picos de carga sin entrar en un estado de falla. Mire la siguiente tabla para ver cómo el FLA puede variar incluso con la misma potencia nominal en un sistema de 460 V.
Caballos de fuerza del motor (HP) | Polos | Eficiencia típica | FLA aproximado (460V) |
|---|---|---|---|
10 CV | 2 polos (3600 RPM) | Estándar | 13,0 A |
10 CV | 4 polos (1800 RPM) | De primera calidad | 12,4 A |
10 CV | 6 polos (1200 RPM) | Estándar | 14,5 A |
20 CV | 4 polos (1800 RPM) | De primera calidad | 24,0 A |
Como puede ver, un motor de 10 HP y 6 polos consume más corriente que un motor de eficiencia premium de 10 HP y 4 polos. Si dimensionó el variador basándose únicamente en una tabla genérica de 10 HP, podría seleccionar una unidad con capacidad nominal de 13 amperios, lo que inmediatamente fallaría en el motor de 6 polos.
Hacer coincidir el voltaje de suministro de la instalación con la clasificación de entrada del variador es un requisito fundamental. Los voltajes industriales comunes incluyen 230 V, 460 V y 575 V. El variador debe estar clasificado para aceptar el voltaje de línea específico disponible en el sitio de instalación. Suministrar un voltaje incorrecto provocará una falla inmediata de los componentes o impedirá que la unidad se encienda por completo.
La tolerancia de voltaje juega un papel muy importante en el funcionamiento continuo. Las redes eléctricas industriales experimentan con frecuencia subidas y bajadas de tensión. Las unidades suelen ofrecer una tolerancia de voltaje de más o menos 10%. Si el voltaje de la instalación cae por debajo de este umbral, el variador consumirá más corriente para mantener la energía al motor, lo que podría provocar una falla por sobrecarga. La instalación de equipos de monitoreo de voltaje antes de especificar el variador ayuda a identificar fluctuaciones severas que podrían requerir equipos de acondicionamiento de energía aguas arriba.
Mida el voltaje de línea real en el interruptor de desconexión durante el funcionamiento pico de la instalación.
Compare el voltaje medido con el rango de entrada aceptable del variador.
Verifique que el voltaje de la placa de identificación del motor coincida con el voltaje de salida máximo del variador.
Muchos motores industriales cuentan con capacidades de doble voltaje, lo que les permite operar con dos voltajes de suministro diferentes dependiendo de cómo esté cableada la caja de terminales. Una configuración común es Delta de 230 V o Estrella de 400 V. La conexión del terminal seleccionada afecta directamente el voltaje de salida requerido y la corriente nominal del variador.
Verifique que las conexiones físicas de los puentes de la caja de terminales del motor coincidan con el voltaje de salida configurado del variador. Si un motor está cableado para 400 V en estrella pero el variador está configurado para generar 230 V, el motor carecerá de torque y se detendrá bajo carga. Por el contrario, aplicar 400 V a un motor cableado para 230 V Delta destruirá los devanados del motor. Las configuraciones actuales iniciales también afectan la gestión térmica. Las configuraciones en triángulo consumen mayor corriente, lo que requiere un variador con un amperaje continuo mayor en comparación con el mismo motor conectado en una configuración en estrella.
Operar un motor trifásico con una fuente de alimentación monofásica es un requisito común en instalaciones remotas o entornos industriales ligeros. Un variador de frecuencia puede realizar esta conversión de fase rectificando la entrada de CA monofásica en CC y luego invirtiéndola nuevamente en salida de CA trifásica.
Sin embargo, el puente rectificador de entrada está diseñado para compartir corriente entre tres fases entrantes. Cuando solo se utilizan dos terminales de entrada para energía monofásica, esos diodos específicos transportan una cantidad desproporcionada de corriente. Esto requiere un cálculo de reducción estricto. La práctica de ingeniería estándar requiere reducir la potencia del variador en un 50%. Para hacer funcionar un motor trifásico de 10 amperios con entrada monofásica, debe especificar un variador clasificado para al menos 20 amperios de salida continua. Si no se aplica esta reducción, se sobrecalentará y destruirá rápidamente los componentes del rectificador de entrada.
Las aplicaciones de par variable se definen por una relación mecánica específica: los requisitos de par aumentan con el cuadrado de la velocidad y los caballos de fuerza aumentan con el cubo de la velocidad. Las bombas centrífugas y los ventiladores HVAC son los ejemplos más comunes. A bajas velocidades, estas cargas requieren muy poco torque para mover el fluido o el aire.
Debido a que estas aplicaciones no requieren un par de arranque alto, utilizan clasificaciones de sobrecarga de servicio normal. Un variador de funcionamiento normal normalmente proporciona el 110 % de su corriente nominal durante 60 segundos. El objetivo principal en las aplicaciones de par variable es la optimización de la energía. Reducir la velocidad de un ventilador centrífugo en tan solo un 20% puede reducir el consumo de energía en casi un 50%, lo que hace que un control preciso de la velocidad sea muy ventajoso.
Las aplicaciones de par constante exigen un nivel constante de par en todo el rango de velocidad operativa. Ya sea que el motor gire a 10 RPM o 1750 RPM, la resistencia mecánica sigue siendo prácticamente la misma. En esta categoría entran las cintas transportadoras, las bombas de desplazamiento positivo, las extrusoras y los polipastos.
Estas cargas a menudo requieren cantidades masivas de torque para superar la fricción estática durante el arranque. En consecuencia, debe especificar una unidad con clasificaciones de sobrecarga para servicio pesado. Los variadores de servicio pesado están diseñados para entregar el 150 % de su corriente continua nominal durante 60 segundos, o hasta el 200 % durante 3 segundos. La selección de un variador de servicio normal para una aplicación de par constante dará como resultado fallas inmediatas de sobrecorriente durante la aceleración.
Las aplicaciones de potencia constante funcionan de manera diferente a las cargas de par variable y constante. En estos escenarios, el par disminuye a medida que la velocidad aumenta por encima de la velocidad base del motor, manteniendo constante la potencia mecánica total. Los husillos de máquinas herramienta, las bobinadoras de accionamiento central y los taladros grandes presentan estas características.
Dimensionar los variadores para potencia constante requiere una evaluación cuidadosa de las capacidades de alta velocidad del motor. A medida que la frecuencia aumenta por encima de 60 Hz, el variador ya no puede aumentar el voltaje (que está limitado por la línea de suministro). Esto hace que la relación de voltios por hercio disminuya, lo que reduce el par disponible. Debe calcular el par requerido a las RPM operativas máximas para garantizar que la combinación de motor y variador pueda mantener la fuerza mecánica necesaria sin detenerse.
Tipo de carga | Característica de par | Requisito de sobrecarga típico | Aplicaciones comunes |
|---|---|---|---|
Par variable | Aumenta con el cuadrado de la velocidad. | 110% durante 60 segundos | Bombas centrífugas, ventiladores HVAC, sopladores. |
Torque constante | Permanece constante en todo el rango de velocidad | 150% durante 60 segundos | Transportadores, extrusoras, bombas de desplazamiento positivo. |
Potencia constante | Disminuye a medida que aumenta la velocidad por encima de la base | 150% a 200% dependiendo de la inercia | Husillos para máquinas herramienta, bobinadores centrales |
El control de voltios por hercio (V/Hz) sigue siendo el método de control estándar y altamente eficaz para aplicaciones industriales básicas. Funciona manteniendo una relación lineal entre el voltaje de salida y la frecuencia de salida. Este método es ideal para bombas centrífugas, ventiladores y sistemas transportadores simples donde no se requiere estrictamente una regulación precisa de la velocidad.
Una ventaja única del control V/Hz es su capacidad para hacer funcionar varios motores desde un solo variador. Siempre que los amperios de carga total combinados de todos los motores conectados no excedan la clasificación de corriente continua del variador, un variador puede controlar varios motores en paralelo simultáneamente. Esto reduce drásticamente la complejidad de la instalación y los requisitos de hardware para torres de enfriamiento con múltiples ventiladores o estaciones de bombeo paralelas. Sólo necesita asegurarse de que cada motor individual tenga su propia protección contra sobrecarga térmica aguas abajo del variador.
El control vectorial sin sensores (SVC) proporciona un rendimiento superior para aplicaciones que requieren un alto par de arranque a bajas velocidades sin la complejidad mecánica de instalar un codificador en el eje del motor. SVC utiliza complejos algoritmos internos para calcular la posición exacta del rotor en función de la fuerza contraelectromotriz (EMF) del motor y el consumo de corriente.
Este método de control sobresale en aplicaciones de trabajo pesado como extrusoras y mezcladoras. Sin embargo, SVC tiene limitaciones a velocidad cero absoluta. Debido a que depende de la EMF inversa para calcular la posición del rotor, la estimación algorítmica se vuelve inexacta cuando el motor está completamente parado. Si la aplicación requiere mantener una carga pesada a cero RPM, SVC no proporcionará suficiente control.
El control vectorial de flujo de circuito cerrado representa el nivel más alto de precisión de control de motores. Esta metodología requiere un codificador físico montado en el eje del motor, que envía datos de velocidad y posición en tiempo real directamente al tablero de control del variador. El variador utiliza esta realimentación exacta para regular de forma independiente la corriente magnetizante y la corriente productora de par.
Esta es la opción necesaria para aplicaciones altamente exigentes que requieren precisión absoluta. Grúas, polipastos, ascensores y equipos de mecanizado de precisión dependen del control de circuito cerrado para sostener cargas pesadas a velocidad cero y proporcionar una respuesta de torsión instantánea a cambios repentinos de carga. La adición del hardware del codificador aumenta la complejidad del sistema pero garantiza un control mecánico inigualable.
Los entornos industriales rara vez ofrecen condiciones de funcionamiento perfectas. Las temperaturas ambiente que superan los 40 °C (104 °F) limitan gravemente la capacidad de una unidad para disipar el calor a través de sus disipadores de calor internos. De manera similar, operar a altitudes superiores a los 1000 metros (3300 pies) reduce la eficiencia de enfriamiento porque el aire es más fino y absorbe menos energía térmica.
Cuando opere fuera de los parámetros estándar, debe aplicar fórmulas de reducción para evitar fallas térmicas. Una regla estándar requiere reducir la capacidad de corriente continua del variador en un 1% por cada 100 metros por encima de los 1.000 metros, y entre un 1% y un 2% por cada grado Celsius por encima de 40°C. La implementación de estrategias de mitigación del enfriamiento externo, como aires acondicionados de panel o sistemas de ventilación de aire forzado, puede compensar la necesidad de una reducción severa de la potencia en ambientes cálidos.
Seleccionar el gabinete físico correcto es tan importante como dimensionar los componentes eléctricos. El entorno dicta la clasificación NEMA o IP requerida. Colocar una unidad interior estándar sobre un piso lavable es una forma garantizada de arruinar el equipo.
Clasificación NEMA | IP equivalente | Nivel de protección ambiental | Área de instalación típica |
|---|---|---|---|
NEMA 1 | IP20 | Protección básica contra objetos sólidos. Sin protección contra el agua. | Cuartos eléctricos limpios y climatizados. |
NEMA 12 | IP54 | Protege contra el polvo circulante, la caída de suciedad y el ligero goteo. | Pisos de manufactura en general, áreas industriales secas. |
NEMA 4 | IP66 | Estanco al agua y al polvo. Resiste el agua dirigida por manguera. | Instalaciones exteriores, zonas de lavado. |
NEMA 4X | IP66 | Estanco al agua, al polvo y resistente a la corrosión. | Procesamiento de alimentos, tratamiento de aguas residuales, plantas químicas. |
La instalación física adecuada dicta la vida útil de la electrónica interna. Los fabricantes definen estrictas dimensiones de espacio mínimo para montaje lado a lado o vertical. Estas autorizaciones no son negociables; mantienen un flujo de aire convectivo adecuado a través del disipador de calor y evitan la acumulación de calor localizada que degrada los condensadores.
La compatibilidad electromagnética (EMC) requiere prácticas rigurosas de conexión a tierra. La conmutación de alta frecuencia dentro del variador genera importantes interferencias electromagnéticas (EMI). Debe utilizar cables blindados especializados entre el variador y el motor. Implemente técnicas adecuadas de conexión a tierra de alta frecuencia utilizando prensaestopas EMC y asegurando una conexión de 360 grados del blindaje del cable directamente a la placa posterior de metal sin pintar del gabinete de control.
Antes de finalizar una selección, audite los requisitos específicos de entrada y salida (E/S) del sistema mecánico. Debe tener en cuenta las entradas digitales necesarias para los comandos de arranque/parada, inversión de dirección y selección de velocidad preestablecida. Se requieren entradas analógicas para recibir referencias de velocidad de potenciómetros externos o señales de sensores de 4-20 mA. Las salidas de relé son necesarias para señalar condiciones de falla o estado de funcionamiento de regreso a una sala de control central.
Muchos variadores modernos incluyen controladores PID (Proporcional-Integral-Derivativo) integrados. Esto permite que el variador reciba directamente una señal de un transductor de presión o medidor de flujo y ajuste automáticamente la velocidad del motor para mantener un punto de ajuste específico. La utilización de la lógica PID integrada elimina la necesidad de un controlador lógico programable (PLC) externo en aplicaciones de bombeo o ventilación independientes.
Las instalaciones industriales modernas dependen en gran medida de los datos en red. Evaluar los requisitos de integración con SCADA (Control de Supervisión y Adquisición de Datos) o DCS (Sistemas de Control Distribuido) existentes. El cableado de señales analógicas y digitales suele ser ineficiente para operaciones a gran escala.
Detalle la selección de variadores con soporte nativo o modular para protocolos de comunicación industriales estándar. EtherNet/IP, Modbus TCP, PROFINET y DeviceNet permiten que el sistema de control central envíe comandos de velocidad, monitoree el consumo de energía y lea códigos de falla específicos a través de un solo cable de red. Asegúrese de que la unidad seleccionada admita el protocolo específico utilizado por el controlador maestro de su instalación.
La puesta en marcha eficiente reduce el tiempo de instalación y evita errores de configuración. Evalúe unidades que ofrezcan sólidas capacidades de autoajuste. Las funciones de ajuste automático estáticas y dinámicas permiten que el variador inyecte corrientes de prueba en el motor y calcule automáticamente los parámetros del circuito equivalente, como la resistencia del estator y la inductancia de fuga. Esto garantiza que los algoritmos de control coincidan perfectamente con el motor físico.
Analizar el ecosistema de software del proveedor. Las herramientas de configuración basadas en PC simplifican la gestión de parámetros, lo que permite a los ingenieros realizar copias de seguridad de la configuración, monitorear diagnósticos en tiempo real y clonar parámetros en múltiples unidades idénticas. Finalmente, evalúe los programas de garantía del fabricante, las redes locales de soporte técnico y la disponibilidad inmediata de repuestos para minimizar los riesgos operativos de por vida.
Los variadores actúan como cargas no lineales, consumiendo corriente en pulsos cortos en lugar de una onda sinusoidal continua y suave. Esto crea una distorsión armónica total (THD) que se refleja en la red eléctrica de la instalación. Una THD alta provoca que los transformadores se sobrecalienten, active disyuntores sensibles e interfiera con los equipos de TI.
Para cumplir con los estándares armónicos IEEE 519, debe especificar el hardware de mitigación adecuado. Los reactores de línea de CA instalados en la entrada del variador añaden impedancia, suavizando el consumo de corriente y reduciendo la THD en aproximadamente un 30 %. Las bobinas de enlace de CC proporcionan beneficios similares internamente. Para instalaciones masivas, especifique unidades frontales activas que utilicen IGBT en el lado de entrada para cancelar activamente la distorsión armónica, manteniendo el THD por debajo del 5%.
La rápida conmutación de los IGBT crea fuertes pulsos de voltaje. Cuando el cable que pasa entre el variador y el motor es largo, estos pulsos se reflejan desde los terminales del motor y se acumulan entre sí. Este fenómeno, conocido como ondas reflejadas o dv/dt, crea picos de voltaje masivos que degradan y perforan rápidamente el aislamiento estándar del devanado del motor.
Las tácticas de mitigación dependen completamente de la longitud del cable. Para recorridos medianos (normalmente de 50 a 100 pies), la instalación de un reactor de carga en la salida del variador reduce la tasa de aumento de voltaje. Para cables de motor largos que superen los 100 pies, debe especificar filtros dv/dt o filtros de onda sinusoidal completa. Estos dispositivos transforman la salida de onda cuadrada en una onda sinusoidal suave, protegiendo completamente el aislamiento del motor independientemente de la distancia del cable.
Las aplicaciones con cargas de alta inercia, como grandes centrífugas o sierras industriales, requieren una desaceleración rápida. Cuando ordena que una carga de alta inercia se detenga rápidamente, el motor actúa como un generador, empujando la energía cinética de regreso al variador. Esto aumenta el voltaje del bus de CC interno y eventualmente provoca una falla de sobretensión.
Para gestionar esta energía regenerada, compare dos soluciones principales. Las resistencias de frenado dinámico se conectan al bus de CC y eliminan el exceso de energía, disipándola de forma segura en forma de calor. Esto es rentable para frenadas ocasionales. Para aplicaciones de frenado continuo, como transportadores cuesta abajo o grúas, especifique unidades regenerativas. Estas unidades invierten el exceso de tensión CC nuevamente en CA y lo devuelven a la red eléctrica de la instalación, recuperando importantes costes energéticos.
Seleccionar el equipo de control de motor correcto es una decisión de ingeniería de múltiples variables donde los límites eléctricos, la mecánica de carga y las realidades ambientales tienen el mismo peso. Ignorar cualquier factor compromete todo el sistema mecánico. Comience su lógica de preselección haciendo coincidir el amperaje continuo del variador con el FLA del motor. Filtre esas opciones según el perfil de torsión específico de la carga y la metodología de control requerida. Finalice la selección especificando el recinto físico correcto y garantizando la compatibilidad con los protocolos de comunicación de sus instalaciones.
Audite las placas de identificación de sus motores existentes de inmediato para documentar las clasificaciones de voltaje y FLA exactas.
Trace el entorno de instalación física para determinar los requisitos de refrigeración y las clasificaciones de gabinete NEMA.
Defina sus necesidades de integración de red en función de la arquitectura SCADA o PLC existente en sus instalaciones.
Consulte con un ingeniero de aplicaciones para verificar las necesidades de mitigación de armónicos y filtrado de salida según la longitud de sus cables.
R: Los caballos de fuerza no tienen en cuenta la eficiencia del motor ni el factor de potencia. Dos motores con la misma potencia nominal pueden consumir diferentes cantidades de corriente. El dimensionamiento por amperios de carga completa (FLA) garantiza que el variador tenga la capacidad de corriente necesaria para operar el motor sin provocar fallas de sobrecorriente.
R: No, los variadores estándar están diseñados para controlar motores trifásicos. Si bien un variador puede aceptar energía de entrada monofásica, su salida es estrictamente trifásica. Intentar conectar un motor monofásico a los terminales de salida dañará tanto el motor como el variador.
R: Si bien un variador de gran tamaño puede hacer funcionar físicamente un motor más pequeño, puede carecer de la resolución necesaria para proporcionar una detección de corriente precisa y protección contra sobrecarga térmica. Debe programar manualmente el FLA exacto del motor en los parámetros para garantizar que el variador proteja el motor más pequeño contra el sobrecalentamiento.
R: Se recomienda encarecidamente un reactor de línea. Agrega impedancia a la línea eléctrica, lo que protege los rectificadores de entrada del variador contra transitorios de voltaje y sobretensiones. También reduce la distorsión armónica que el variador devuelve a la red eléctrica de sus instalaciones.
R: Utilice el control V/Hz para cargas de par variable simples, como bombas y ventiladores centrífugos, o cuando haga funcionar varios motores desde un mismo variador. Elija control vectorial (sin sensor o de circuito cerrado) para aplicaciones que requieren un alto par de arranque, una regulación precisa de la velocidad o mantener cargas pesadas a velocidad cero.
