Los motores eléctricos industriales consumen una gran parte de los recursos energéticos mundiales. La ejecución de aplicaciones de velocidad fija a plena capacidad continua genera un importante consumo de energía. Los métodos tradicionales de arranque de motores directo en línea (DOL) y control de flujo mecánico, como válvulas de estrangulación y amortiguadores, causan ineficiencias operativas. También provocan un desgaste mecánico excesivo y elevadas exigencias de utilidad. Las instalaciones ya no pueden permitirse el lujo de desperdiciar energía haciendo funcionar motores a máxima velocidad sólo para restringir mecánicamente su producción.
Un variador de frecuencia sirve como la solución definitiva para alinear la velocidad del motor con la demanda real del proceso. Esta tecnología cambia el enfoque de la funcionalidad básica a la gestión estratégica de la energía. Reduce la huella de carbono y mejora la gestión general del ciclo de vida del equipo. Al controlar la entrada eléctrica al motor, los operadores obtienen un control preciso sobre la salida mecánica. Aprenderá cómo funcionan estas unidades, sus principales beneficios operativos y cómo navegar por las realidades de la implementación para proteger sus sistemas industriales.
Retorno de la inversión en energía: la implementación de un VFD en cargas de par variable (como bombas y ventiladores) genera ahorros de energía exponenciales regidos por las Leyes de Afinidad, lo que a menudo genera un retorno de la inversión en un plazo de 12 a 24 meses, acelerado por programas de reembolso de servicios públicos.
Longevidad mecánica: al controlar la corriente de irrupción y proporcionar una aceleración/desaceleración suave, los VFD eliminan las cargas de impacto, mitigan el golpe de ariete y reducen significativamente la tensión mecánica en las correas, engranajes y cojinetes.
Precisión del proceso: los VFD reemplazan la estrangulación mecánica imprecisa con un control de velocidad eléctrico exacto, lo que mejora la calidad del producto, la capacidad de respuesta del sistema y mantiene una presión/flujo óptimos.
Advertencias sobre la implementación: una implementación exitosa requiere mitigar riesgos eléctricos específicos, incluida la distorsión armónica, los voltajes del eje y los reflejos de voltaje, para evitar fallas en el equipo secundario.
Tabla de contenido

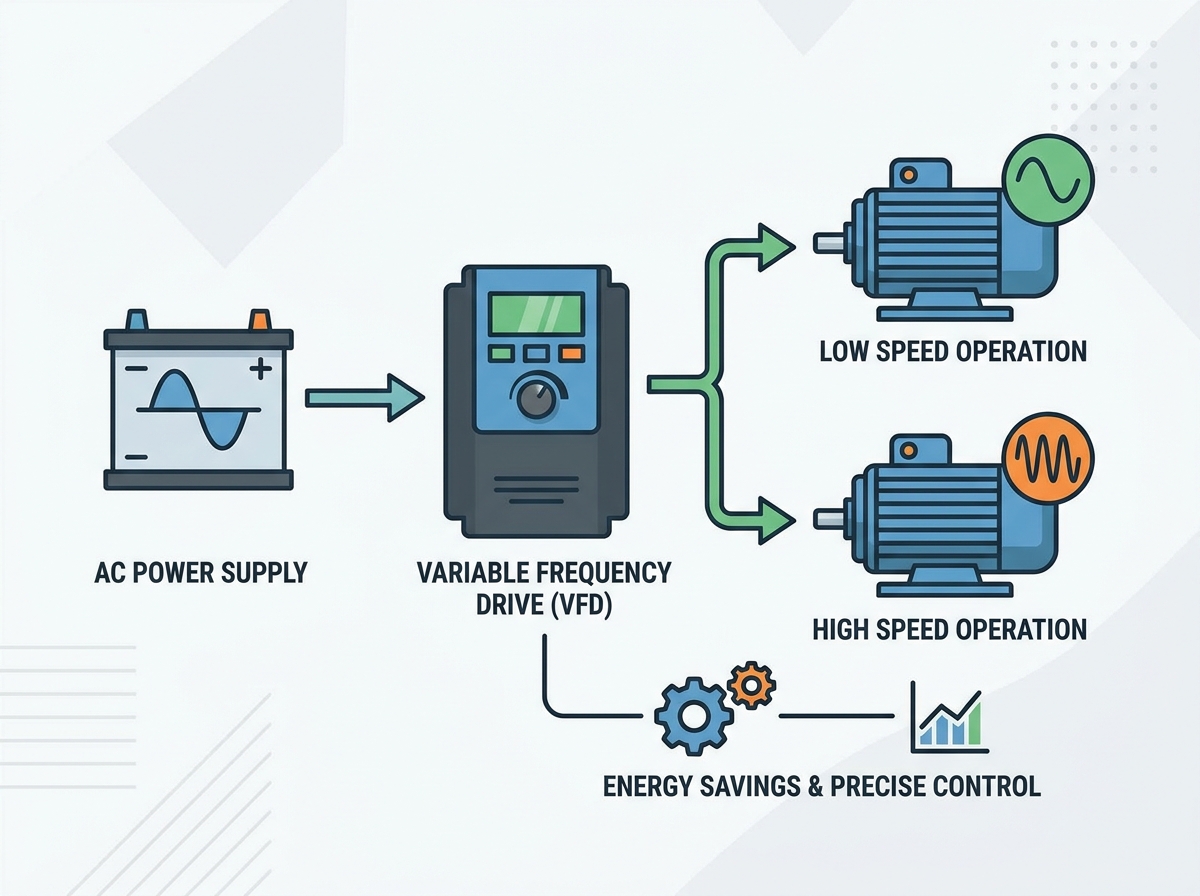

Los variadores controlan la velocidad del motor a través de un proceso de conversión de energía de tres etapas de alta precisión. Primero, la sección del convertidor o rectificador recibe energía de corriente alterna (CA) entrante. Utiliza un puente de diodos para convertir esta energía CA trifásica en corriente continua pulsante (CC). A continuación, el bus de CC utiliza un banco de condensadores de suavizado de alta resistencia e inductores para filtrar y almacenar este voltaje de CC. Esto crea una reserva estable de energía CC. Finalmente, la sección del inversor vuelve a cambiar la alimentación de CC a una salida de CA simulada. Lo logra utilizando transistores bipolares de puerta aislada (IGBT) a través de un proceso llamado modulación de ancho de pulso (PWM). Los IGBT se encienden y apagan miles de veces por segundo. Esta conmutación rápida crea pulsos de voltaje de diferentes anchos que imitan una onda sinusoidal de CA.
Existe una relación matemática directa entre la frecuencia, medida en Hercios (Hz), y la velocidad del motor, medida en revoluciones por minuto (RPM). Bajar la frecuencia ralentiza el motor. Sin embargo, el voltaje también debe caer proporcionalmente para mantener la salud del motor. Mantener una relación constante de voltios por hercio (V/Hz) es un requisito absoluto. Por ejemplo, un motor de 460 V que funciona a 60 Hz requiere una relación de 7,67 V/Hz. Si el variador reduce la frecuencia a 30 Hz pero mantiene el voltaje en 460 V, el motor experimenta una saturación magnética severa. El núcleo de hierro no puede soportar el flujo magnético. Esto hace que el motor consuma una corriente excesiva, lo que provoca un sobrecalentamiento grave y una rápida falla del devanado.
Evaluar una instalación requiere establecer métricas de referencia claras y mensurables antes de tirar de cualquier cable. Debe definir un porcentaje objetivo de reducción de energía basado en perfiles de carga históricos y facturas de servicios públicos. Mida las mejoras del factor de potencia de desplazamiento en el medidor de servicios públicos para asegurarse de eliminar las penalizaciones por energía reactiva. Evaluar la precisión de la regulación de velocidad en el campo. Utilice funciones de compensación de deslizamiento dentro de los parámetros del variador para mantener RPM precisas incluso cuando la carga mecánica fluctúe inesperadamente.
Además, establecer límites aceptables para el ruido eléctrico y la Distorsión Armónica Total (THD). Un alto THD puede alterar los PLC y la instrumentación sensibles en la misma red eléctrica. El éxito significa que el variador opera el motor de manera eficiente sin contaminar la red eléctrica de la instalación. Documente las lecturas de vibración de referencia en el motor y el equipo impulsado. Compare estas lecturas después de la instalación para verificar que la aceleración suave de la unidad haya reducido la tensión mecánica.
La ventaja más significativa se aplica directamente a las bombas centrífugas y a los ventiladores regidos por las Leyes de Afinidad. Estas leyes establecen que el consumo de energía varía con el cubo de la velocidad del motor. Esta no es una relación lineal; es exponencial. Una reducción del 20% en la velocidad del motor da como resultado una reducción de casi el 50% en el consumo de energía. Una reducción del 50% en la velocidad requiere solo el 12,5% de la potencia a máxima velocidad. Esta relación exponencial hace que el control dinámico de velocidad sea muy eficiente en comparación con la estrangulación mecánica, donde el motor funciona al 100% de velocidad mientras una válvula obstruye la salida.
Velocidad del motor (%) | Caudal (%) | Presión/altura (%) | Potencia requerida (%) |
|---|---|---|---|
100% | 100% | 100% | 100% |
90% | 90% | 81% | 73% |
80% | 80% | 64% | 51% |
50% | 50% | 25% | 12,5% |
Las unidades también proporcionan una excelente corrección del factor de potencia. Actúan como un amortiguador eléctrico entre la red pública y la carga del motor inductivo. Los condensadores del bus de CC del variador suministran la potencia reactiva que el motor necesita para generar su campo magnético. Esto mejora el factor de potencia de desplazamiento visto por la empresa de servicios públicos, acercándolo a menudo a la unidad (0,95–0,98). Mantener un factor de potencia alto elimina costosas sanciones a los servicios públicos. Un marco realista de cálculo del retorno de la inversión debería tener en cuenta las tarifas de kilovatios-hora de los servicios públicos locales, las horas operativas anuales y los incentivos gubernamentales de eficiencia energética, como las vías ENERGY STAR o los programas de reembolso de servicios públicos locales.
Las instalaciones industriales modernas se están alejando rápidamente del control mecánico del flujo. Las válvulas, rejillas y amortiguadores desperdician enormes cantidades de energía creando resistencia artificial en el sistema. El control dinámico de velocidad ajusta la salida del motor directamente en la fuente. Esto elimina la necesidad de dispositivos mecánicos restrictivos, reduce el mantenimiento de esas piezas mecánicas y agiliza todo el proceso de manipulación de fluidos o aire.
Los sistemas de control de circuito cerrado maximizan esta flexibilidad operativa. Al utilizar controladores PID (Proporcional-Integral-Derivativo) incorporados, los variadores mantienen una presión, un flujo o una temperatura precisos sin intervención humana. El variador recibe una señal analógica de 4-20 mA o 0-10 V de un sensor de proceso. Compara esta lectura real con el punto de ajuste programado. El bucle PID calcula automáticamente el error y ajusta la velocidad del motor en tiempo real para que coincida con el punto de ajuste exacto, lo que garantiza una calidad constante del producto y la estabilidad del sistema.
El arranque directo en línea crea una enorme tensión eléctrica y mecánica en los sistemas industriales. Un motor arrancado directamente a través de la línea consume instantáneamente hasta el 600% de su amperaje de carga total. Esto crea un violento choque mecánico que desgarra las correas, corta las chavetas de acoplamiento y daña las cajas de cambios. Los variadores proporcionan una secuencia de aceleración controlada y programable. Aumentan gradualmente el voltaje y la frecuencia desde cero hasta la velocidad de funcionamiento, manteniendo la corriente de arranque baja y manejable.
La eliminación de los golpes mecánicos durante el arranque prolonga la vida útil de los acoplamientos, las correas y los propios cojinetes del motor. También protege una amplia infraestructura de tuberías. Las rampas de desaceleración programadas eliminan el "golpe de ariete" en los sistemas de fluidos. Cuando una bomba se detiene repentinamente, la energía cinética del fluido en movimiento golpea las válvulas de retención y los codos de las tuberías. La detención gradual protege las válvulas, los sellos mecánicos y las soldaduras de tuberías de estos destructivos picos de alta presión.
Los ingenieros y electricistas a menudo debaten entre especificar arrancadores suaves y transmisiones completas. Los arrancadores suaves tienen limitaciones claras y estrictas. Sólo controlan el motor durante las breves fases de arranque y parada. Utilizan SCR (rectificadores controlados por silicio) para reducir el voltaje inicial, limitando la corriente de entrada. Sin embargo, una vez que el motor alcanza la velocidad máxima, se cierra un contactor de derivación interno. Luego, el motor funciona directamente con la energía de la red pública. Un arrancador suave no proporciona absolutamente ningún control de velocidad continuo y no genera ahorros dinámicos de energía durante el funcionamiento normal.
Utilice una matriz de decisión estricta para la especificación. Elija un variador para control continuo de procesos, variación de velocidad y ahorros dinámicos de energía en cargas de torque variable como ventiladores y bombas. Elija un arrancador suave únicamente para mitigar los impactos mecánicos y reducir la corriente de entrada en aplicaciones de velocidad fija donde se requiere un funcionamiento continuo a máxima velocidad, como trituradoras de rocas grandes o astilladoras de servicio pesado que no se benefician del funcionamiento a velocidades reducidas.
Característica | Directo en línea (DOL) | Entrante suave | Unidad de frecuencia variable |
|---|---|---|---|
Corriente de irrupción | Hasta 600% | 200% - 300% | Menos del 150% |
Control de velocidad | Ninguno (velocidad fija) | Ninguno (velocidad fija) | Control continuo total |
Ahorro de energía | Ninguno | Mínimo | Alto (en par variable) |
Choque mecánico | Severo | Bajo | Eliminado |
Distorsión armónica | Ninguno | Sólo durante el inicio/parada | Continuo (requiere mitigación) |
El tipo de carga dicta la programación, el tamaño y la selección de hardware del variador. Las cargas de par variable, como ventiladores HVAC y bombas de agua centrífugas, requieren perfiles V/Hz cuadráticos. Estos perfiles optimizan el consumo de energía a velocidades más bajas donde se necesita un par significativamente menor para mover el fluido o el aire. La atención se centra exclusivamente en maximizar la eficiencia energética y aprovechar las Leyes de Afinidad.
Las cargas de par constante se comportan de manera completamente diferente. Estos incluyen transportadores, extrusoras, polipastos y bombas de desplazamiento positivo. Estas aplicaciones requieren un par de arranque elevado para superar la fricción estática y exigen una capacidad de sobrecarga significativa durante el funcionamiento. Las especificaciones suelen exigir una clasificación de servicio pesado con una capacidad de sobrecarga del 150 % durante 60 segundos. Las capacidades de control vectorial sin sensores suelen ser necesarias para que estas cargas mantengan una regulación precisa del par y la velocidad a velocidades de funcionamiento muy bajas.
El entorno de instalación física determina la clasificación necesaria del gabinete. Colocar una unidad estándar con ventilación abierta en un entorno industrial hostil garantiza fallas prematuras debido al polvo o la humedad. Seleccione clasificaciones NEMA o IP basándose estrictamente en las condiciones ambientales.
Evalúe la sala de instalación para controlar la temperatura y los contaminantes en el aire.
Especifique gabinetes NEMA 1 (IP20) solo para cuartos eléctricos o CCM limpios y con clima controlado.
Especifique gabinetes NEMA 12 (IP54) para interiores industriales polvorientos, pisos de fabricación y áreas que requieren protección contra goteo de líquidos no corrosivos.
Especifique gabinetes NEMA 4X (IP66) para entornos de lavado, plantas de procesamiento de alimentos, instalaciones al aire libre o áreas expuestas a productos químicos corrosivos.
Asegure un espacio libre adecuado alrededor del gabinete para una disipación de calor adecuada, independientemente de la clasificación NEMA.
Los accionamientos modernos funcionan como nodos muy inteligentes dentro de redes de automatización de plantas más grandes. Evalúe cuidadosamente la compatibilidad del protocolo de comunicación antes de comprar. Asegúrese de que la unidad admita las redes industriales requeridas de forma nativa o mediante tarjetas de expansión. Los protocolos comunes incluyen EtherNet/IP, Modbus TCP, PROFINET o BACnet para la automatización de edificios. Esto permite una integración perfecta de PLC y SCADA, lo que reduce los requisitos de cableado.
La integración de red desbloquea capacidades avanzadas de diagnóstico y resolución de problemas. Los operadores pueden acceder a los datos de mantenimiento predictivo de forma remota. Esto incluye monitorear las temperaturas del disipador de calor, los niveles de voltaje del bus de CC y las anomalías actuales. Estos datos ayudan a los equipos de mantenimiento a programar intervenciones antes de que ocurran fallas catastróficas en los motores, minimizando el tiempo de inactividad no planificado de las instalaciones y la pérdida de producción.
Los variadores generan cargas no lineales que distorsionan la calidad de la energía de la instalación. La sección rectificadora extrae corriente de la red pública en pulsos cortos y fuertes en lugar de una onda sinusoidal suave y continua. Esto crea una distorsión armónica que regresa a la red eléctrica. Los armónicos elevados pueden sobrecalentar los transformadores de distribución, disparar disyuntores aleatoriamente y alterar los componentes electrónicos sensibles de toda la planta.
Las estrategias de mitigación son esenciales para mantener la calidad de la energía y proteger la infraestructura. Instale reactores de línea del 3% o 5% o inductores de CC para agregar impedancia y suavizar el consumo de corriente. Para un cumplimiento más estricto de los estándares IEEE 519 en el punto de servicio público de acoplamiento común, utilice filtros de armónicos pasivos. En entornos altamente sensibles, especifique unidades de front-end activo (AFE) que utilicen IGBT en la sección del rectificador para cancelar activamente las frecuencias armónicas y mantener una onda sinusoidal limpia.
La conmutación de alta frecuencia en la modulación de ancho de pulso (PWM) crea un fenómeno conocido como voltaje de modo común. Esto induce corrientes eléctricas a lo largo del eje del motor. Debido a que el rotor está aislado por la grasa del cojinete, estas corrientes del eje se acumulan hasta que buscan un camino a tierra. Por lo general, forman un arco directamente a través de los cojinetes del motor. Este arco eléctrico continuo provoca picaduras microscópicas, estrías en las pistas de los rodamientos y, eventualmente, fallas catastróficas en los rodamientos.
Se deben instalar medidas preventivas en el motor para garantizar su longevidad. Equipe los motores con anillos de puesta a tierra del eje (como los anillos AEGIS) para proporcionar un camino seguro y de baja resistencia para que las corrientes inducidas lleguen a tierra, sin pasar por los rodamientos. Utilice cojinetes aislados en el extremo no accionado de motores más grandes (normalmente de más de 100 HP) para romper el circuito de corriente circulante. Asegúrese de que se apliquen técnicas adecuadas de conexión a tierra y conexión a tierra de alta frecuencia utilizando correas de conexión a tierra trenzadas entre el bastidor del motor y el chasis del variador.
Hacer funcionar un motor de CA estándar a bajas velocidades introduce graves riesgos térmicos. Un motor estándar se basa en un ventilador de refrigeración montado en el eje para la ventilación. A medida que bajan las RPM del motor, este ventilador pierde su efectividad de manera exponencial. Si el motor continúa consumiendo mucha corriente para impulsar una carga de par constante a bajas velocidades, se sobrecalentará rápidamente y quemará el aislamiento interno del devanado.
Siempre especifique motores de servicio inversor que cumplan con los estándares NEMA MG1 Parte 31. Estos motores cuentan con sistemas de aislamiento mejorados Clase F o Clase H capaces de soportar mayores tensiones térmicas y picos de voltaje. Para aplicaciones de velocidad extremadamente baja y par constante (como hacer funcionar un transportador a una velocidad del 10 % de forma continua), instale ventiladores de enfriamiento auxiliares de velocidad constante. Estos sopladores funcionan con un circuito de alimentación independiente y mantienen el máximo flujo de aire a través de las aletas del motor independientemente de la velocidad del eje principal del motor.
Los cables largos entre el variador y el motor amplifican picos de voltaje peligrosos. Esto se conoce como fenómeno de onda reflejada. Los rápidos pulsos de voltaje PWM viajan a lo largo del cable, alcanzan el desajuste de impedancia en los terminales del motor, se reflejan hacia atrás y se combinan con los pulsos entrantes. Estos picos amplificados pueden exceder fácilmente los 1500 voltios en un sistema de 480 V, perforando el aislamiento del devanado del motor estándar y provocando un cortocircuito.
Se requieren soluciones físicas para tramos de cables largos para proteger el motor. Cumpla estrictamente con las limitaciones de longitud máxima del cable especificadas por el fabricante de la unidad. Utilice cables VFD blindados con tierras simétricas para contener el ruido eléctrico y equilibrar las corrientes de modo común. Instale filtros dv/dt o filtros de onda sinusoidal en la salida del variador para tramos de cable que superen los 50 a 100 pies. Estos filtros suavizan los duros pulsos de voltaje PWM en una forma de onda más suave antes de que viajen por el cable.
Realice una auditoría integral de la energía del motor en todas sus instalaciones para identificar aplicaciones de par variable de alto uso que producirán la recuperación más rápida.
Calcule los posibles ahorros de energía teniendo en cuenta los programas de reembolso de servicios públicos locales, los horarios de funcionamiento y las leyes de afinidad.
Consulte con un integrador de sistemas calificado para especificar la topología exacta del variador, el tamaño de servicio pesado versus el de servicio normal y la clasificación de gabinete NEMA requerida.
Implemente pautas de instalación estrictas con respecto a los tipos de cables blindados, longitudes máximas de cables y conexión a tierra del eje del motor para garantizar la confiabilidad del sistema a largo plazo.
Establezca métricas de referencia de vibración y calidad de energía antes de la instalación para verificar las mejoras de rendimiento y el cumplimiento de armónicos posteriormente.
R: Un inversor es en realidad una etapa interna específica del variador. Es la sección final que convierte la energía CC nuevamente en energía CA simulada usando IGBT. Sin embargo, en muchos entornos industriales, los términos se utilizan indistintamente para describir la unidad motriz completa.
R: No. Debe utilizar motores "de servicio inversor" diseñados específicamente para el funcionamiento del variador. Los motores estándar carecen del aislamiento de devanado mejorado necesario para soportar picos de voltaje PWM. También se sobrecalientan a bajas velocidades porque sus ventiladores de refrigeración internos se vuelven ineficaces.
R: Los ahorros del 20% al 50% son comunes en aplicaciones de torque variable como bombas centrífugas y ventiladores debido a las Leyes de Afinidad. Sin embargo, los ahorros de energía son insignificantes en aplicaciones de par constante como transportadores, donde el variador se utiliza principalmente para el control de procesos.
R: Prolongan la vida útil mecánica al proporcionar un arranque suave y eliminar los golpes mecánicos. Sin embargo, pueden dañar eléctricamente los cojinetes del motor y el aislamiento del devanado si no se implementan estrategias de mitigación adecuadas, como anillos de puesta a tierra del eje y filtros de salida.
R: Un reactor de línea es un componente inductivo de protección instalado entre la alimentación de la red pública y el variador. Absorbe los transitorios de la línea eléctrica, equilibra la impedancia de la línea y reduce la distorsión armónica. Son muy recomendables para proteger tanto el variador como la red eléctrica de la instalación.
R: La distancia está limitada por la caída de voltaje y la amplificación de las ondas reflejadas. Los cables largos provocan picos de tensión que destruyen el aislamiento del motor. Para tramos de cable que superan los 50 a 100 pies, normalmente necesitará instalar filtros dv/dt o filtros de onda sinusoidal.
R: Sí. El bus de CC interno del variador actúa como amortiguador, corrigiendo el factor de potencia de desplazamiento casi a la unidad (0,95 a 0,98) en el lado de la línea. Esto protege las instalaciones de los recargos del factor de potencia del servicio público, independientemente del factor de potencia real del motor.
