El tamaño incorrecto de los equipos de control de motores introduce graves riesgos operativos y financieros para cualquier instalación. Cuando instala el variador incorrecto, enfrenta fallas prematuras del motor, distorsión armónica excesiva y tiempo de inactividad no planificado en las instalaciones. Un error frecuente en las adquisiciones consiste en seleccionar una unidad basándose únicamente en los caballos de fuerza. Este enfoque ignora por completo variables críticas como la dinámica de carga, el ciclo de trabajo, los peligros ambientales y los requisitos de integración de la red. Depender únicamente de los caballos de fuerza a menudo resulta en sistemas de bajo rendimiento y componentes quemados.
Necesita un marco de evaluación estructurado basado en las especificaciones técnicas más críticas para evitar estos fallos. Al analizar la carga mecánica, el suministro eléctrico y el entorno operativo, se asegura de que el variador de frecuencia seleccionado se alinee con los requisitos del proceso, la infraestructura de las instalaciones y los objetivos de confiabilidad a largo plazo. El siguiente desglose detalla las especificaciones exactas que debe evaluar antes de finalizar la selección de su equipo.
Siempre dimensione un variador en función de los amperios de carga completa (FLA) del motor en lugar de los caballos de fuerza para tener en cuenta las ineficiencias operativas y las fluctuaciones de voltaje.
Haga coincidir la capacidad de sobrecarga y las capacidades de regulación de velocidad del variador con el perfil de carga específico (par constante frente a par variable) y el ciclo de trabajo.
Los componentes de hardware internos, específicamente los tipos de capacitores del bus de CC (electrolíticos, de película o llenos de aceite) y los circuitos de precarga, dictan la confiabilidad y la vida útil a largo plazo del variador.
Los factores ambientales dictan la clasificación requerida del gabinete (NEMA/IP); Si no se especifica esto, se producirá una rápida degradación de los componentes debido al polvo, la humedad o el calor.
Los requisitos de integración, que van desde E/S básicas cableadas hasta protocolos Ethernet industriales avanzados e interfaces de puesta en servicio, deben definirse antes de la compra.
Tabla de contenido
Las realidades mecánicas de su aplicación dictan el éxito de su instalación. El variador debe suministrar corriente adecuada para producir el par requerido en todas las velocidades de funcionamiento sin sobrecalentarse. Esto resulta especialmente importante en condiciones de carga transitoria. Si no logra hacer coincidir la unidad con el perfil de carga, garantiza inestabilidad operativa y frecuentes disparos molestos.
Debes clasificar tu carga correctamente antes de mirar cualquier otra especificación. Los ventiladores y las bombas centrífugas representan cargas de par variable. En estas aplicaciones, los requisitos de par caen significativamente a velocidades más bajas. Una capacidad de sobrecarga estándar del 110 % durante 60 segundos maneja estas cargas fácilmente. Por el contrario, los transportadores, extrusoras y bombas de desplazamiento positivo actúan como cargas de par constante. Exigen un par constante en todo el rango de velocidades. Necesita entre un 150 % y un 200 % de capacidad de sobrecarga para lograr un par de arranque elevado y un funcionamiento sostenido a baja velocidad.
Tipo de carga | Ejemplos de aplicación | Característica de par | Capacidad de sobrecarga requerida |
|---|---|---|---|
Par variable | Ventiladores centrífugos, bombas centrífugas, sopladores. | El par disminuye con el cuadrado de la velocidad. | 110% durante 60 segundos |
Torque constante | Transportadores, extrusores, mezcladores, polipastos. | El par permanece constante independientemente de la velocidad. | 150% a 200% durante 60 segundos |
Las aplicaciones simples dependen del control V/Hz (Voltios por Hertz) para la regulación básica de la velocidad. Esto funciona bien para un ventilador estándar. Sin embargo, las aplicaciones que requieren una regulación precisa de la velocidad y un alto par a velocidades cercanas a cero exigen un control vectorial sin sensores o de circuito cerrado. Debe definir la relación de reducción de velocidad requerida. Una relación de 10:1 significa que el motor puede funcionar a una décima parte de su velocidad base. Una relación de 1000:1 requiere retroalimentación del codificador de circuito cerrado para garantizar que el motor funcione lentamente sin detenerse ni sobrecalentarse.
Los ciclos de trabajo altamente cíclicos o intermitentes superan los límites térmicos del hardware del variador. Debe especificar los requisitos de tiempo de aceleración y desaceleración con precisión según el proceso. Las cargas de alta inercia, como las grandes centrífugas o volantes de inercia, requieren una rápida desaceleración. Estas aplicaciones necesitan resistencias de frenado dinámico o unidades regenerativas para disipar el exceso de energía de forma segura. Sin resistencias de frenado, el variador se disparará debido a una falla de sobretensión durante la desaceleración.
El sobrecalentamiento del motor a bajas velocidades presenta un riesgo enorme en aplicaciones de par constante. Los motores estándar utilizan ventiladores montados en eje para enfriar. Cuando el motor funciona lentamente, el ventilador mueve menos aire, pero el motor aún genera calor completo. Mitigue esto verificando la relación de reducción del motor. También puede utilizar un ventilador auxiliar para enfriamiento forzado o seleccionar un motor inversor dedicado diseñado específicamente para gestión térmica de baja velocidad.
Establecer requisitos eléctricos y de hardware básicos evita fallas inmediatas en la puesta en servicio. La salida del variador debe alinearse perfectamente con las características eléctricas reales del motor. Además, el diseño interno de la unidad debe coincidir con el ciclo de vida esperado del equipo de sus instalaciones.
Los caballos de fuerza sirven como métrica mecánica teórica. Los amperios de carga completa (FLA) representan la métrica eléctrica práctica para dimensionar el variador. Debe dimensionar el variador según la placa de identificación del motor FLA. Esto se vuelve fundamental cuando se combinan motores de diferentes clases de eficiencia o motores heredados más antiguos. La eficiencia del motor y el factor de potencia afectan directamente el consumo de corriente real. Dos motores de 50 caballos de fuerza pueden tener clasificaciones FLA muy diferentes. El dimensionamiento por FLA sigue siendo el único método fiable.
Localice la placa de identificación del motor y registre el FLA para su voltaje de operación específico.
Consulte el catálogo del fabricante del variador para conocer la clasificación de corriente de salida continua.
Asegúrese de que la corriente de salida continua del variador exceda el FLA del motor.
Tenga en cuenta el porcentaje de sobrecarga requerido (110 % o 150 %) según el tipo de carga.
Haga coincidir el voltaje y la frecuencia de la línea de la instalación con precisión con la entrada del variador. Los voltajes comunes incluyen 230 V, 460 V y 575 V. Para aplicaciones de conversión monofásica a trifásica, debe aplicar una regla de reducción del 50 %. Cuando se alimenta un motor trifásico desde una fuente monofásica, los rectificadores de entrada del variador trabajan el doble. Debe duplicar el tamaño de la unidad para evitar fallas en los componentes internos.
La construcción de los condensadores del bus de CC dicta la longevidad de la unidad. Estos son los principales componentes de desgaste dentro del chasis.
Tipo de condensador | Vida útil típica | Idoneidad de la aplicación |
|---|---|---|
Electrolítico | 7 a 10 años | Aplicaciones comerciales estándar e industriales ligeras. Rentable. |
Tipo de película | 10 a 15 años | Ambientes hostiles con temperaturas ambiente más altas. Tolerancia térmica mejorada. |
Lleno de aceite | 20-30 años | Variadores de alta tensión o media tensión. Máxima confiabilidad para infraestructura crítica. |
También debe verificar la presencia de un circuito de precarga robusto. Este circuito utiliza contactores y resistencias, o tiristores, para limitar la corriente de entrada en el encendido. Sin un circuito de precarga, el aumento inicial de electricidad destruirá prematuramente los condensadores del bus de CC.
Evalúe la compensación entre comprar una unidad de tamaño preciso o sobredimensionarla en un tamaño de marco. El sobredimensionamiento aumenta el margen térmico. Ayuda a la unidad a manejar caídas de voltaje inesperadas y extiende la vida útil de los componentes internos. En entornos industriales pesados, el sobredimensionamiento en un tamaño de estructura a menudo justifica la inversión de capital inicial al evitar el reemplazo temprano.
La ubicación física del equipo dicta sus requisitos de protección mecánica. Los contaminantes transportados por el aire, la temperatura ambiente, la altitud y la humedad destruyen rápidamente los componentes electrónicos del variador. Debe especificar el gabinete físico correcto para proteger las placas de circuitos internos.
Seleccionar la carcasa incorrecta garantiza una corta vida útil de su equipo. Los gabinetes NEMA 1 (IP20) son adecuados para salas eléctricas limpias con clima controlado o gabinetes limpios de centros de control de motores (MCC). Los gabinetes NEMA 12 (IP54) son obligatorios para pisos de fabricación típicos. Protegen contra el polvo en suspensión, las fibras y las salpicaduras de líquidos ligeros. Los gabinetes NEMA 4/4X (IP66) son necesarios para ambientes de lavado, instalaciones al aire libre o atmósferas altamente corrosivas como plantas de tratamiento de aguas residuales o instalaciones de procesamiento químico.
Debe reducir la potencia de la unidad en caso de temperaturas ambiente elevadas. La mayoría de las unidades estándar están clasificadas para 40°C (104°F). Si su sala eléctrica alcanza los 50°C, debe sobredimensionar el variador para soportar el calor. La altitud también juega un papel importante. Por encima de los 1.000 metros (3.300 pies), el aire se vuelve más fino y reduce la eficiencia de refrigeración. Debe reducir la corriente de salida en aproximadamente un 1 % por cada 100 metros por encima del umbral de 1000 metros. Tenga en cuenta los polvos conductores, como el negro de humo o las virutas de metal, especificando un revestimiento conforme en las placas de circuito impreso (PCB) internas. Este revestimiento evita cortocircuitos catastróficos.
La instalación de variadores NEMA 1 estándar en gabinetes sin ventilación o muy apretados provoca una rápida falla térmica. Los motores generan calor y, si ese calor no puede escapar, el gabinete se convierte en un horno. Mitigue esto calculando la disipación total de calor (pérdida de vatios) de todos los componentes dentro del gabinete. Especifique la refrigeración adecuada del gabinete según ese cálculo. Puede utilizar ventilaciones pasivas para cargas pequeñas, ventiladores de aire forzado para cargas medianas o unidades de aire acondicionado de gabinete dedicadas para aplicaciones de alto calor.
El equipo debe integrarse perfectamente en la arquitectura de control de sus instalaciones existentes. Ya sea que opere el sistema manualmente, a través de un controlador lógico programable (PLC) centralizado o a través de una red industrial compleja, las interfaces de control deben satisfacer sus requisitos.
Evaluar el número necesario de entradas y salidas digitales. Necesita entradas digitales para funciones como arranque/parada, marcha atrás, activadores de fallas externas y selección de múltiples velocidades. Determine las salidas digitales o de relé requeridas para la indicación de estado, como señales de funcionamiento, fallas o velocidad. También necesita E/S analógicas para señales de referencia de velocidad (normalmente 4-20 mA o 0-10 V) y retroalimentación de corriente del motor a su sistema de control.
Cuente el número exacto de entradas digitales necesarias para su esquema de control.
Verifique el nivel de voltaje de las entradas digitales (24VDC vs. 120VAC).
Asegúrese de que existan suficientes entradas analógicas para la referencia de velocidad y la retroalimentación del sensor PID.
Confirme que las salidas de relé estén clasificadas para el voltaje y la corriente de sus luces indicadoras o entradas de PLC.
Evalúe la compatibilidad con las redes de sus instalaciones. Los protocolos comunes incluyen EtherNet/IP, PROFINET, Modbus TCP/RTU, DeviceNet o BACnet para aplicaciones HVAC. La integración de la red ofrece enormes ventajas operativas. Reduce drásticamente el cableado, le brinda acceso a diagnósticos avanzados, permite el monitoreo de energía y permite la configuración remota de parámetros desde una estación de trabajo de ingeniería.
Compare la usabilidad de la interfaz hombre-máquina (HMI). Los teclados LED básicos funcionan para configuraciones simples pero dificultan la resolución de problemas. Las HMI gráficas LCD en varios idiomas proporcionan descripciones claras de fallas y, a menudo, incluyen la función de copiar y pegar. Esto le permite programar un variador, guardar los parámetros en el teclado y descargarlos en varios variadores idénticos en la fábrica. Evalúe las herramientas de software de puesta en servicio del fabricante para una configuración eficiente, funciones de osciloscopio y monitoreo en tiempo real.
Elija equipos con tarjetas de comunicación modulares y opciones de E/S ampliables. Esta escalabilidad permite futuras actualizaciones de la red de las instalaciones sin necesidad de reemplazar toda la unidad. Si sus instalaciones realizan la transición de Modbus a EtherNet/IP en cinco años, solo querrá cambiar una pequeña tarjeta de comunicación, no todo el variador.
Los variadores de frecuencia actúan como cargas no lineales. Consumen corriente en pulsos cortos en lugar de una onda sinusoidal suave. Esto genera distorsión armónica total (THD) en su red eléctrica. Esta distorsión sobrecalienta los transformadores de las instalaciones, dispara los disyuntores y altera los componentes electrónicos sensibles que comparten la misma fuente de energía.
Debe evaluar los variadores con inductancias de enlace de CC integradas o especificar reactores de línea de CA del 3 % al 5 %. Estos componentes limitan los armónicos del lado de entrada y protegen los rectificadores del variador contra sobretensiones de línea entrantes y transitorios de voltaje. Para instalaciones más grandes, determine si se requieren unidades de extremo frontal activo (AFE), filtros de armónicos activos o configuraciones de pulsos múltiples (12 o 18 pulsos) para cumplir con los estándares de cumplimiento de armónicos IEEE 519 en el punto de acoplamiento común de la red pública.
Las ondas reflejadas (dV/dt) en el aislamiento del motor presentan un enorme riesgo de fallo. Este fenómeno ocurre en aplicaciones con cables de motor largos, generalmente de más de 30 metros (100 pies). La rápida conmutación de los IGBT dentro del variador crea picos de voltaje que se reflejan hacia adelante y hacia atrás a lo largo del cable. Estos picos pueden alcanzar el doble del voltaje del bus de CC en los terminales del motor. Especifique reactores de línea de salida, filtros dV/dt o filtros de onda sinusoidal para evitar fallas prematuras en el aislamiento del devanado del motor. Estos filtros también reducen las picaduras en los cojinetes causadas por la descarga de corriente de modo común a través de los cojinetes del motor.
Mida la distancia exacta del cable entre la salida del variador y los terminales del motor.
Si la distancia excede los 100 pies, instale un reactor de línea de salida del 3%.
Si la distancia excede los 300 pies, instale un filtro dV/dt.
Si la distancia excede los 1000 pies, o si usa un motor antiguo sin inversor, instale un filtro de onda sinusoidal.
Compare el costo de capital inicial de los filtros de armónicos, los reactores de línea y los filtros de salida con los costos operativos a largo plazo. Las penalizaciones por la calidad de la energía eléctrica, la degradación del transformador y los reemplazos prematuros de motores eclipsan rápidamente los ahorros iniciales que se obtienen al omitir estos componentes de protección. Hacer la ingeniería por adelantado ahorra miles de dólares en mantenimiento posterior.

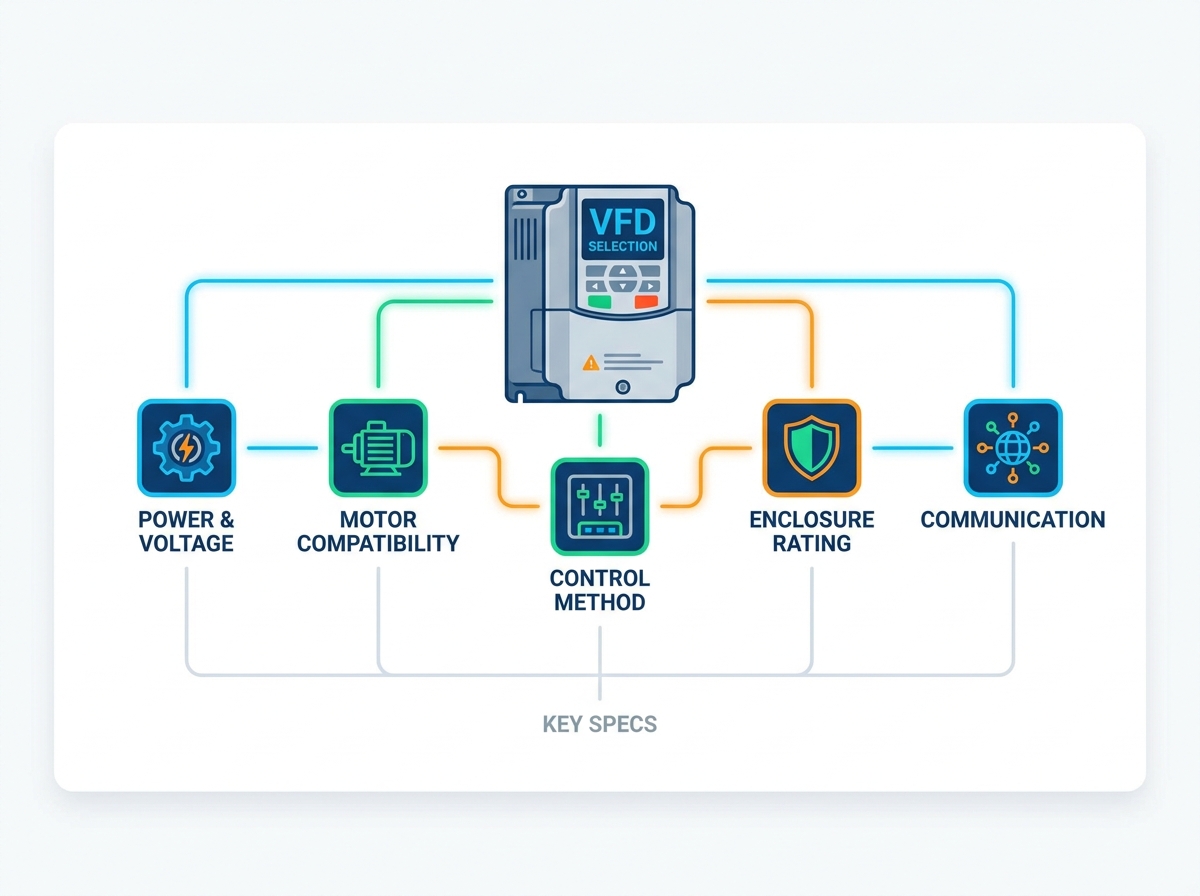

Una especificación exitosa requiere una visión holística de la carga mecánica, el suministro eléctrico, el diseño del hardware interno, el entorno operativo y el sistema de control. Centrarse en un solo aspecto deja a su sistema vulnerable a fallas prematuras.
Cree su hoja de especificaciones comenzando con el motor FLA y el tipo de carga específico (par y ciclo de trabajo).
Seleccione el diseño del capacitor interno y la protección de precarga según la vida útil requerida del equipo.
Filtre sus opciones según la clasificación de gabinete NEMA/IP correcta para su entorno físico.
Finalice su selección definiendo los protocolos de comunicación de red y los componentes necesarios de mitigación de armónicos.
R: Los caballos de fuerza son una clasificación mecánica teórica. Los amperios de carga completa (FLA) representan la corriente eléctrica real que consume el motor. El dimensionamiento por FLA tiene en cuenta la eficiencia del motor y el factor de potencia, lo que garantiza que el variador pueda manejar la carga eléctrica real sin dispararse por sobrecorriente.
R: Las cargas de par variable, como los ventiladores centrífugos, requieren menos par a velocidades más bajas. Las cargas de par constante, como los transportadores pesados, requieren un par constante en todas las velocidades. Las aplicaciones de par constante exigen una mayor capacidad de sobrecarga del variador para evitar que se cale.
R: El polvo, la humedad y las temperaturas extremas degradan rápidamente los componentes electrónicos. Debe seleccionar la clasificación de gabinete NEMA/IP adecuada para bloquear los contaminantes. También debe considerar el recubrimiento conformado en placas de circuitos o refrigeración especializada de gabinetes para proteger los componentes internos del calor.
R: Los variadores generan distorsión armónica que sobrecalienta los transformadores de las instalaciones y daña los equipos sensibles. Los reactores de línea y los filtros de armónicos mitigan estos armónicos, asegurando la calidad de la energía y manteniendo el cumplimiento de los estándares de servicios públicos IEEE 519.
R: Los cables largos crean ondas reflejadas (dV/dt) que provocan picos de voltaje masivos en los terminales del motor. Esto conduce a una rápida rotura del aislamiento del devanado del motor y a un fallo prematuro de los rodamientos debido a las corrientes de modo común.
