Un VFD puede dimensionarse y programarse correctamente y aún así fallar prematuramente debido a su entorno de instalación. El polvo conductor, la humedad, la exposición a productos químicos y el contacto accidental pueden dañar los componentes electrónicos sensibles y provocar costosos tiempos de inactividad en la producción.
Elegir la clasificación correcta del gabinete VFD requiere equilibrar la protección ambiental con la ventilación y la disipación de calor. Si bien una protección insuficiente expone la unidad a la contaminación, un gabinete sobreespecificado puede aumentar los costos, atrapar el calor y complicar la instalación.

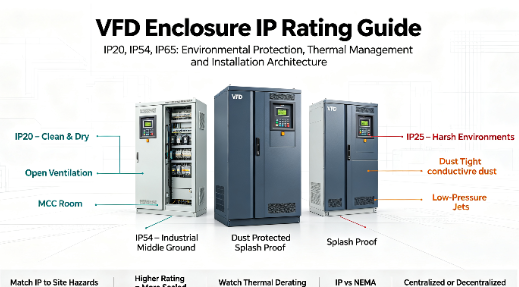

En este artículo, conocerá las diferencias entre las clasificaciones de gabinetes VFD IP20, IP54 e IP65, incluidos sus niveles de protección y aplicaciones típicas. También explicaremos cómo adaptar un gabinete a las condiciones operativas reales mientras se mantiene una refrigeración confiable y un rendimiento de la unidad a largo plazo.
IP20: Estrictamente para ambientes limpios, secos y con clima controlado (como salas MCC o gabinetes sellados); Ofrece cero protección contra líquidos y es vulnerable al polvo en suspensión.
IP54: El término medio industrial; Protege contra la sedimentación del polvo y las salpicaduras de agua, ideal para pisos de fabricación general y aplicaciones HVAC.
IP65: Construido para ambientes hostiles; Completamente estanco al polvo y resistente a chorros de agua a baja presión, obligatorio para zonas de lavado o montaje descentralizado de máquinas.
Tabla de contenido
El estándar IEC 60529 define las clasificaciones de protección de ingreso (IP) para equipos eléctricos. Este sistema proporciona un método estandarizado para evaluar qué tan bien un gabinete bloquea los objetos extraños y la humedad. Para la electrónica de potencia sensible, comprender estos dígitos evita fallas críticas en las aplicaciones. No se pueden adivinar ni aproximar estas clasificaciones cuando se trata de equipos de alto voltaje.
El sistema de clasificación consta de dos números principales. Cada dígito representa un tipo específico de resistencia ambiental. Los números más altos indican mayores niveles de protección física. Cuando evalúa un VFD para una aplicación específica, debe observar ambos dígitos de forma independiente para comprender el alcance completo de la protección.
El primer dígito mide la protección contra objetos sólidos y partículas. Varía de 0 a 6. Para unidades industriales, esta escala dicta qué tan bien la unidad repele el polvo y la suciedad. Las partículas en el aire representan una grave amenaza para las placas de circuito. El polvo conductor, como el carbón o las virutas de metal, une las líneas eléctricas. Esto provoca cortocircuitos inmediatos en los transistores bipolares de puerta aislada (IGBT). El polvo no conductor actúa como aislante. Recubre componentes que generan calor, atrapa energía térmica y hace que el variador se dispare por fallas de sobretemperatura.
Primer dígito | Nivel de protección | Implicaciones prácticas para las unidades |
|---|---|---|
2 | Objetos > 12,5 mm | Protege contra los dedos humanos. Protección cero contra el polvo. |
4 | Objetos > 1mm | Bloquea cables y tornillos. Vulnerable al polvo fino. |
5 | Protegido contra el polvo | Permite una pequeña entrada de polvo que no interrumpe el funcionamiento. |
6 | A prueba de polvo | Sellado al vacío. No se permite la entrada de partículas. |
El segundo dígito mide la protección contra la entrada de agua. Varía de 0 a 9. La exposición al agua provoca cortocircuitos inmediatos y acelera la corrosión galvánica a largo plazo en las trazas de cobre. Incluso una pequeña cantidad de condensación puede destruir un tablero de control si se aplica voltaje mientras el tablero está mojado.
Segundo dígito | Nivel de protección | Implicaciones prácticas para las unidades |
|---|---|---|
0 | Ninguno | Falla inmediatamente al entrar en contacto con el líquido. |
4 | Salpicaduras de agua | Sobrevive a salpicaduras accidentales desde cualquier dirección. |
5 | Chorros de baja presión | Sobrevive a los lavados con mangueras estándar. |
6 | Chorros de alta presión | Sobrevive a mares agitados o potentes chorros de agua. |
Una clasificación IP20 representa el nivel de protección básico para una unidad estándar. Estas unidades están diseñadas exclusivamente para ambientes interiores controlados. Priorizan el máximo flujo de aire y la disipación natural del calor sobre el sellado ambiental. Cuando observa una unidad IP20, verá rejillas de ventilación abiertas y aletas del disipador de calor expuestas. A menudo se pueden ver los condensadores internos y las placas de circuito a través de la carcasa de plástico.
Los gabinetes IP20 protegen al personal del contacto accidental con componentes eléctricos activos. La carcasa bloquea objetos de más de 12,5 mm, lo que garantiza que un técnico no pueda tocar accidentalmente los terminales del bus de CC con los dedos. Sin embargo, el gabinete ofrece una protección absolutamente nula contra la humedad, el goteo de agua o la alta humedad. El polvo en suspensión pasa libremente a través del chasis y se deposita directamente en los sensibles componentes electrónicos.
Debe instalar unidades IP20 en espacios altamente controlados. El éxito depende enteramente de las condiciones ambientales circundantes. Si el entorno cambia, la unidad fallará.
Salas de centros de control de motores (MCC) centralizados con sistemas HVAC dedicados.
Dentro de paneles eléctricos secundarios con clasificación IP (como gabinetes NEMA 12 o NEMA 4).
Salas blancas con filtración de aire HEPA activa.
Entornos de nivel TI y salas de servidores con clima controlado.
La implementación de una unidad IP20 en una fábrica abierta garantiza una eventual falla. La exposición accidental a los lavados de las instalaciones destruirá la unidad instantáneamente. La alta humedad provoca condensación interna, lo que provoca descargas eléctricas en el tablero de control durante el arranque. Incluso el polvo estándar del almacén eventualmente cubrirá los disipadores de calor internos, lo que hará que los ventiladores de enfriamiento trabajen más hasta que la unidad se sobrecaliente.
Para mitigar estos riesgos, debe alojar las unidades IP20 dentro de un gabinete secundario si salen de la sala del MCC. Si se coloca en un área de fabricación general, utilice un gabinete NEMA 12 sellado. Este enfoque requiere una refrigeración calculada del panel. Cada unidad genera calor, normalmente entre el 3 % y el 5 % de su potencia nominal total en vatios de pérdida. Debe instalar ventiladores de gabinete, intercambiadores de calor o acondicionadores de aire activos para evitar fallas térmicas. El gabinete secundario atrapa este calor, lo que requiere una gestión térmica activa para mantener temperaturas de funcionamiento óptimas.
La clasificación IP54 sirve como punto medio industrial. Proporciona suficiente protección para entornos de fabricación generales sin las restricciones térmicas extremas de las unidades completamente selladas. Estas unidades cierran la brecha entre las frágiles unidades IP20 y las unidades IP65 de alta resistencia, ofreciendo una solución práctica para instalaciones con contaminación moderada.
Una carcasa IP54 está protegida contra el polvo y las salpicaduras. No es completamente estanco al polvo. Es posible que entren pequeñas cantidades de polvo en el aire en la carcasa, pero el diseño interno garantiza que este polvo no se deposite en componentes críticos ni interrumpa el funcionamiento. La carcasa resiste salpicaduras de agua desde cualquier dirección. Maneja fácilmente factores estresantes ambientales no corrosivos y no conductores, como goteos de condensación de tuberías elevadas o salpicaduras incidentales de maquinaria cercana.
Estas unidades prosperan en entornos industriales estándar donde no hay pulverización directa de líquido pero el aire no está perfectamente limpio.
Instalaciones de fabricación en general y líneas de montaje de automóviles.
Transportadores de almacén y sistemas automatizados de manipulación de materiales.
Salas de máquinas HVAC, salas de calderas y estaciones de bombeo interiores.
Ambientes con niveles moderados de residuos en el aire, como polvo de cartón o fibras textiles.
Un error de ingeniería común implica malinterpretar el término "a prueba de salpicaduras". IP54 nunca está listo para ser lavado. El gabinete fallará bajo la presión directa de la manguera. Si un equipo de saneamiento rocía un variador IP54 con una manguera de baja presión, el agua pasará por alto los sellos y provocará un cortocircuito en el tablero de control. Además, los ventiladores de refrigeración internos pueden aspirar polvo fino durante largos períodos. Este polvo se acumula en los disipadores de calor internos y reduce la eficiencia de enfriamiento durante años de funcionamiento.
Establecer estrictos protocolos de limpieza de las instalaciones para proteger estas unidades. El personal de mantenimiento debe limpiar las unidades IP54 con paños húmedos. Nunca deben rociarlos con mangueras o hidrolimpiadoras. Implementar un programa de mantenimiento preventivo para monitorear los ventiladores de refrigeración internos. Escuche si hay chirridos en los ventiladores, lo que indica contaminación por polvo. Reemplace los filtros de aire externos en la carcasa de la unidad con regularidad para evitar la estrangulación térmica y prolongar la vida útil del hardware.
Los gabinetes IP65 están diseñados para entornos hostiles e implacables. Proporcionan una barrera física robusta contra contaminantes industriales severos, lo que permite ubicaciones de instalación flexibles directamente en el marco de la máquina o en zonas de lavado intenso.
Una unidad IP65 está completamente sellada y hermética al polvo. Un sello de vacío evita la entrada de sólidos, independientemente de cuán finas sean las partículas. La carcasa resiste chorros de agua a baja presión desde cualquier dirección. Esta clasificación permite que la unidad sobreviva los procedimientos de limpieza de rutina, la exposición a partículas intensas y las condiciones climáticas exteriores. La carcasa suele estar construida con materiales resistentes como aluminio fundido, policarbonato o acero inoxidable para resistir el abuso físico.
Especifique unidades IP65 cuando los peligros ambientales no se puedan controlar, mitigar o evitar.
Áreas de procesamiento de alimentos y bebidas que requieren lavados diarios no cáusticos.
Instalaciones al aire libre que utilizan protección UV adecuada y capotas contra la lluvia.
Instalaciones de procesamiento de agregados pesados, minería y cemento con polvo extremo.
Plantas procesadoras de pulpa y papel con altos niveles de humedad ambiental.
Montaje descentralizado de la máquina donde el accionamiento se asienta directamente sobre el motor.
Debido a que los gabinetes IP65 están completamente sellados, la gestión térmica interna se convierte en un importante desafío de ingeniería. La disipación de calor depende completamente de disipadores de calor externos. La falta de flujo de aire interno significa que los cambios de temperatura pueden provocar sudoración interna. Cuando un disco caliente se enfría rápidamente durante un turno de noche, el aire dentro del gabinete sellado se contrae, absorbiendo humedad si los sellos están comprometidos o simplemente condensando la humedad existente en gotas de agua en la placa de circuito.
Debe tener en cuenta la posible reducción de potencia en entornos de alta temperatura ambiente. Es posible que una unidad sellada no entregue su corriente nominal completa si el aire circundante está demasiado caliente. Por ejemplo, un variador con capacidad nominal de 20 amperios a 25 °C podría entregar de manera segura solo 15 amperios a 40 °C. Asegúrese de que los equipos de mantenimiento limpien periódicamente los residuos de las aletas externas del disipador de calor, ya que el barro o el polvo húmedo aislarán las aletas y provocarán un sobrecalentamiento. Para aplicaciones en exteriores o con alta humedad, especifique unidades equipadas con calentadores internos anticondensación o válvulas de membrana respirables (como respiraderos Gore-Tex). Estas válvulas ecualizan la presión interna y permiten que la humedad escape sin comprometer la clasificación IP.
Seleccionar el nivel de protección adecuado va más allá de hacer coincidir los números en una hoja de datos. Debe evaluar varias dimensiones de ingeniería interconectadas para garantizar el rendimiento confiable del sistema y la integridad estructural.
Realice una auditoría exhaustiva de sus instalaciones antes de especificar el equipo. Identifique los peligros exactos presentes en el área de instalación. Diferenciar entre polvo conductor (como grafito, carbón o virutas de metal) y polvo no conductor (como aserrín, harina o resina plástica). El polvo conductor requiere una estricta clasificación IP65 para evitar cortocircuitos inmediatos, incluso si el ambiente es seco.
Evalúe los niveles de humedad ambiental y la presencia de vapores químicos. Documente los protocolos de limpieza de sus instalaciones. Si su planta utiliza procedimientos de limpieza in situ (CIP) con agua a alta presión y alta temperatura y productos químicos cáusticos, el estándar IP65 fallará. Necesitará gabinetes IP69K especializados diseñados específicamente para condiciones extremas de lavado y resistencia química.
Existe una relación inversa directa entre una clasificación de gabinete más alta y la disipación de calor natural. Las unidades abiertas IP20 enfrían de manera eficiente porque el aire ambiental fluye directamente sobre los componentes internos. Las unidades selladas IP65 atrapan el calor internamente, lo que obliga a que la energía térmica se transfiera a través del chasis al disipador de calor externo.
La especificación de una unidad IP65 a menudo requiere sobredimensionar la unidad para tener en cuenta la reducción térmica. Si un motor de 10 HP requiere una unidad sellada en un ambiente caluroso, es posible que necesite especificar una unidad de 15 HP para manejar la carga térmica de manera segura sin tropezar. Este sobredimensionamiento afecta la huella física general de la instalación. Las unidades más grandes requieren más espacio de montaje, soportes más pesados y radios de curvatura de alambre más grandes.
Una clasificación IP solo mide la resistencia al polvo y al agua. No tiene en cuenta los golpes mecánicos ni las vibraciones. La protección contra el impacto físico se mide mediante el sistema de calificación IK. Los entornos industriales pesados, como la minería o los aserraderos, a menudo requieren altas clasificaciones de IP y de IK para sobrevivir a los escombros voladores o a los impactos accidentales de maquinaria pesada.
La selección de materiales influye en gran medida en la durabilidad del gabinete. Las unidades IP65 estándar suelen utilizar policarbonato o aluminio recubierto de epoxi. Estos materiales resisten el agua, pero pueden degradarse cuando se exponen a productos químicos de limpieza fuertes o a radiación ultravioleta prolongada. Si su proceso involucra químicos corrosivos, especifique gabinetes de acero inoxidable 316. El acero inoxidable sobrevive a los químicos sanitarios agresivos, resiste el óxido y soporta los impactos físicos en el piso de la fábrica mucho mejor que el plástico.

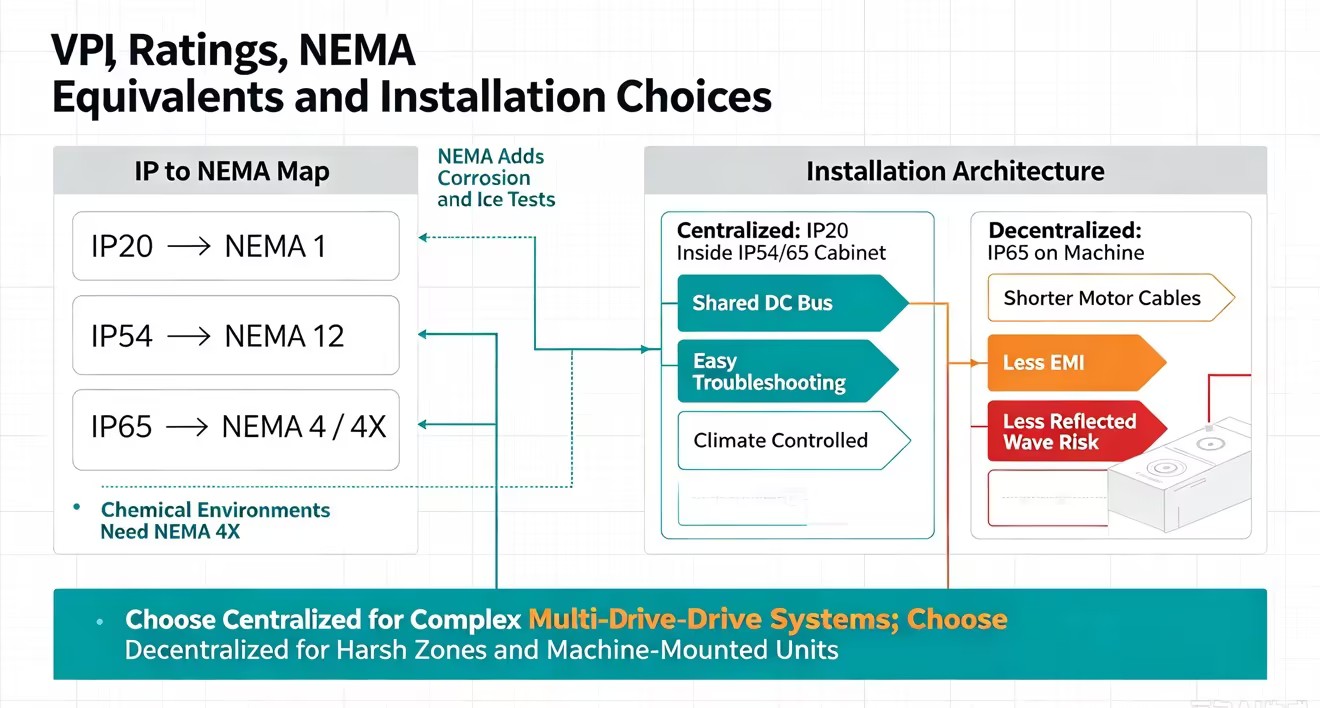

Las instalaciones norteamericanas suelen utilizar clasificaciones NEMA junto con estándares IP. Comprender la conversión ayuda a alinear las especificaciones de adquisición y garantiza el cumplimiento de los códigos eléctricos locales.
Clasificación IP | Equivalente a NEMA | Diferencias clave y protecciones adicionales |
|---|---|---|
IP20 | NEMA 1 | Uso general en interiores. No hay pruebas específicas de agua o polvo más allá de la protección básica de los dedos. |
IP54 | NEMA 12 | Agrega protección contra el goteo de líquidos no corrosivos y el polvo que se asienta. |
IP65 | NEMA 4 | Agrega protección contra el agua dirigida por manguera y la formación de hielo externo. |
IP65 (Especializado) | NEMA 4X | Requiere estrictas pruebas de resistencia a la corrosión. Obligatorio para entornos químicos y marinos. |
Las clasificaciones NEMA incluyen pruebas adicionales de resistencia a la corrosión y formación de hielo que las clasificaciones IP ignoran. Los entornos químicos requieren NEMA 4X, que exige una estricta resistencia a la corrosión. Además, los mandatos de higiene específicos de la industria dictan las opciones de cerramiento. Las regulaciones de la FDA, el USDA y la NSF a menudo exigen acabados de materiales específicos, techos inclinados para evitar la acumulación de agua y clasificaciones estrictas de IP65 o superiores para las zonas de procesamiento de alimentos.
La clasificación de su gabinete elegido dicta directamente la arquitectura de su instalación. Debe decidir si centralizar los accionamientos en una sala de control remoto o descentralizarlos directamente en el bastidor de la máquina.
Las arquitecturas centralizadas agrupan múltiples unidades IP20 dentro de un gran gabinete IP54 o IP65 con clima controlado ubicado lejos de la máquina. Este enfoque funciona mejor para sistemas complejos de múltiples unidades donde los peligros ambientales son demasiado severos para el montaje local.
El cableado de control centralizado simplifica la resolución de problemas y la integración de PLC para los equipos de mantenimiento.
Se hacen posibles configuraciones de bus de CC compartido, lo que mejora la eficiencia energética en múltiples motores al compartir energía regenerativa.
El mantenimiento está aislado de las condiciones peligrosas del suelo de la fábrica, lo que mantiene a los técnicos seguros.
El estricto control climático dentro del gabinete principal protege todos los componentes electrónicos sensibles simultáneamente, extendiendo la vida útil del hardware.
Las arquitecturas descentralizadas colocan unidades IP65 individuales directamente sobre el motor o cerca de él. Este enfoque modular se adapta a diseños de máquinas modernas, sistemas transportadores expansivos e instalaciones con espacio limitado.
Elimina cables de motor largos y blindados, lo que reduce drásticamente la complejidad de la instalación y el uso de cobre.
Mitiga los problemas de EMI/RFI causados por largos tramos de cable que actúan como antenas de transmisión.
Reduce los fenómenos de ondas reflejadas (picos dV/dt), protegiendo el aislamiento de los cojinetes del motor de fallas prematuras.
Libera valioso espacio en la fábrica al eliminar enormes gabinetes de control centralizado y pesadas bandejas de cables.
No existe una clasificación de gabinete universalmente superior. La elección correcta requiere un cálculo estricto de los riesgos ambientales, las realidades térmicas y la arquitectura de instalación específica. Las especificaciones excesivas restringen la refrigeración y aumentan el espacio, mientras que las especificaciones insuficientes garantizan fallos en el hardware. Utilice una lógica de preselección simple: seleccione IP20 para salas blancas o montaje en panel, IP54 para pisos industriales en general e IP65 para zonas de lavado o montaje descentralizado.
Siga los siguientes pasos para finalizar su diseño de ingeniería:
Realice una auditoría ambiental integral de todas las ubicaciones de los motores, documentando los tipos de polvo, los niveles de humedad y la presencia de sustancias químicas.
Calcule las longitudes requeridas de los cables del motor para determinar si una arquitectura centralizada o descentralizada es estructuralmente necesaria para evitar daños por ondas reflejadas.
Consulte con un ingeniero de aplicaciones para finalizar los cálculos de reducción térmica para cualquier gabinete sellado que funcione en temperaturas ambiente altas.
Establezca procedimientos operativos estándar para la limpieza de equipos basados estrictamente en los límites de ingreso del hardware elegido.
R: Una clasificación IP65 se alinea aproximadamente con NEMA 4. Ambos estándares garantizan que el gabinete sea hermético al polvo y al agua dirigida por manguera. Sin embargo, los estándares NEMA también prueban la formación de hielo externo. Si su entorno contiene productos químicos corrosivos, debe especificar NEMA 4X, que agrega requisitos estrictos de resistencia a la corrosión que el estándar IP65 no cubre.
R: No. Una unidad IP20 ofrece cero protección contra la humedad y no puede bloquear el polvo en el aire. Usarlo al aire libre garantiza una falla inmediata por lluvia, humedad o escombros. Para utilizar una unidad IP20 en exteriores, debe instalarla dentro de un gabinete secundario NEMA 3R, NEMA 4 o NEMA 4X con clima controlado.
R: Sí. Las clasificaciones más altas requieren gabinetes sellados que eliminen el flujo de aire interno. Sin ranuras de ventilación, el calor no puede escapar de forma natural. Las unidades selladas dependen completamente de disipadores de calor externos para disipar la energía térmica. Esta restricción a menudo requiere disipadores de calor más grandes o requiere reducir la capacidad de salida de la unidad en ambientes cálidos.
R: La diferencia radica en la protección del agua. IP54 protege contra salpicaduras de agua desde cualquier dirección. IP55 proporciona un mayor nivel de protección, soportando chorros de agua a baja presión desde una boquilla. Ambas clasificaciones ofrecen el mismo nivel de protección contra el polvo, lo que permite la entrada de polvo limitada y no dañina.
R: No. Las clasificaciones IP solo miden la resistencia a objetos sólidos, polvo y agua. No evalúan la resistencia química. La protección contra productos químicos corrosivos depende completamente de la composición del material del gabinete. Debe especificar materiales como acero inoxidable o plásticos especializados para sobrevivir a lavados cáusticos o vapores químicos.
R: No puede actualizar físicamente la clasificación base de una unidad existente. El diseño del chasis es fijo. Para mejorar la protección, debe colocar la unidad existente dentro de un gabinete secundario de mayor clasificación, como un gabinete NEMA 12 o NEMA 4. También debe agregar un panel de refrigeración adecuado para gestionar el calor atrapado.
R: No. IP65 significa que la unidad resiste chorros de agua a baja presión y es completamente hermética al polvo. Es muy resistente al agua pero no impermeable. No puede sobrevivir a la inmersión en agua. Para aplicaciones que requieren inmersión temporal o continua, necesitará clasificaciones IP67 o IP68, que son extremadamente raras para las unidades estándar.
