Aplicación del inversor de la serie Laeg LD350 en bomba de agua de ventilador

I. Breve introducción del ventilador y la bomba de agua

Fan es una abreviatura habitual de maquinaria de compresión y transporte de gas en China.Los ventiladores comúnmente mencionados incluyen: ventilador y soplador, que son máquinas que convierten la energía mecánica giratoria en energía de presión de gas y energía cinética y expulsan el gas.

Una bomba de agua es una máquina que transporta o presuriza líquido.Transfiere la energía mecánica u otra energía externa del motor primario al líquido.

Aumenta la energía del líquido, que se utiliza principalmente para transportar líquido, mezcla gas-líquido y líquido que contiene sólidos en suspensión.

Los ventiladores y las bombas son todas máquinas de fluidos y todos son dispositivos de carga de par cuadrado, es decir, su potencia de salida es proporcional a la tercera potencia de la velocidad de rotación y el par de salida es proporcional al cuadrado de la velocidad de rotación.

En nuestro país, la mayoría de las bombas de ventilador tradicionales combinadas con todo tipo de equipos mecánicos y eléctricos tienen el fenómeno de grandes carros tirados por caballos.Además, debido a los cambios en la producción y la tecnología, es necesario ajustar el flujo y la presión del fluido con frecuencia, y muchas unidades todavía adoptan la forma inversa de ajustar la apertura del deflector o válvula de viento.Este método de ajuste hacia atrás no sólo desperdicia energía valiosa, sino que también tiene una precisión de ajuste deficiente, lo que dificulta cumplir con los requisitos de la producción y los servicios industriales modernos, y los efectos negativos son muy graves.

Con la mejora continua y el desarrollo de la tecnología de conversión de frecuencia en los últimos diez años.El rendimiento de la regulación de velocidad de frecuencia variable es cada vez más perfecto y se ha utilizado ampliamente en la regulación de velocidad de CA en diferentes campos.Ha aportado considerables beneficios económicos a las empresas y ha promovido la automatización de la producción industrial.

En segundo lugar, la necesidad de un control de frecuencia variable del ventilador y la bomba de agua.

La bomba de agua del ventilador tradicional ajusta el flujo a través del deflector de viento o la apertura de la válvula, lo que genera un gran desperdicio de energía y ahorra espacio.La siguiente tabla muestra los ahorros de energía que se pueden lograr mediante el uso de convertidores de frecuencia de soporte cuando los usuarios tienen diferentes requisitos de flujo:

Debido a que los ventiladores y las bombas son cargas de torque cuadradas, existe la siguiente relación proporcional:

Caudal Q∞n velocidad;

Cuadrado de presión t ∞ n velocidad;

Potencia p ∞ n cúbica de velocidad de rotación;

Entonces se convierte la siguiente tabla:

Calculado utilizando un ventilador de 75kW con convertidor de frecuencia:

Suponiendo que la tasa de demanda integral del volumen de aire del ventilador es del 70 %, se puede ahorrar cada año si funciona durante 8 horas todos los días y 25 días cada mes.

La tarifa de electricidad será:

75*(1-34%)*8*25*12=118800kWh

Los resultados muestran que el ahorro anual de electricidad es mucho mayor que el precio de un inversor de 75 kW y que el inversor se puede recuperar en poco tiempo.Inversión en equipos.

Tercero, Shénzhen El convertidor de frecuencia Laeg se aplica a la industria de ventiladores y bombas de agua.

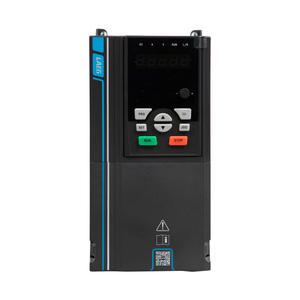

El inversor de la serie LD350 adopta el nuevo chip DSP de la empresa TI complementado con tecnología de control vectorial optimizada y agrega un motor.

Función de modo de ahorro de energía:

En condiciones de carga ligera, puede ahorrar entre un 20 y un 40 % de pérdida de corriente de excitación;

1. Diseño de uso de voltaje de amplio rango, 310V ~ 460V;

2.La tecnología de pintura espesada de tres pruebas tiene una gran adaptabilidad a entornos hostiles como polvo metálico y gases corrosivos;

3. Se selecciona el control VF como modo de control y el inversor está construido con un PLC simple y un control de 16 velocidades, que puede realizar un control lógico multifuncional para cumplir con los requisitos de diversas condiciones de trabajo complejas.

4. La protección multidireccional de toda la máquina permite que el sistema funcione de forma segura.
