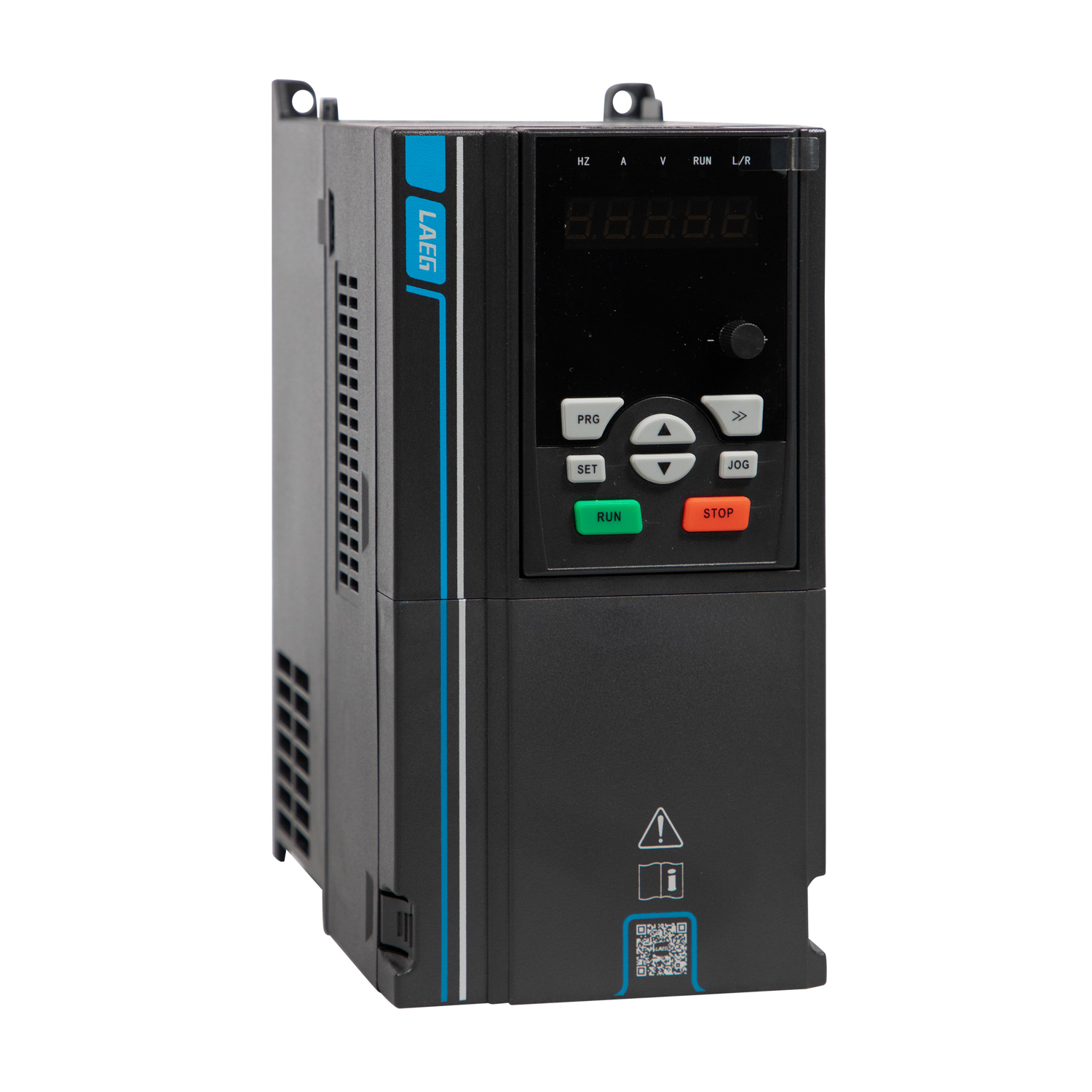

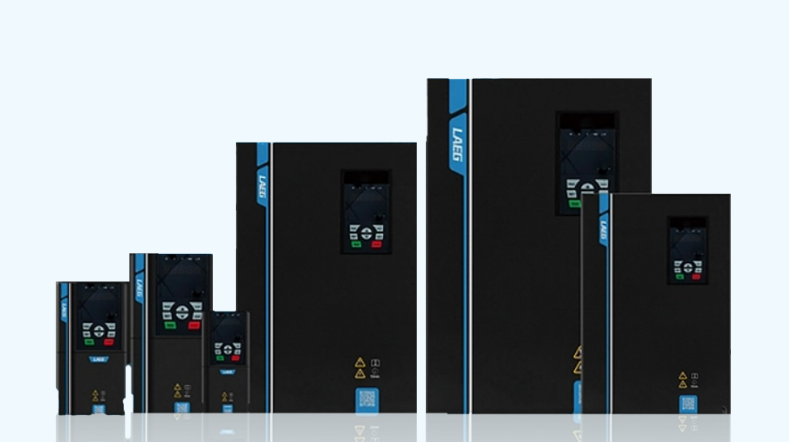

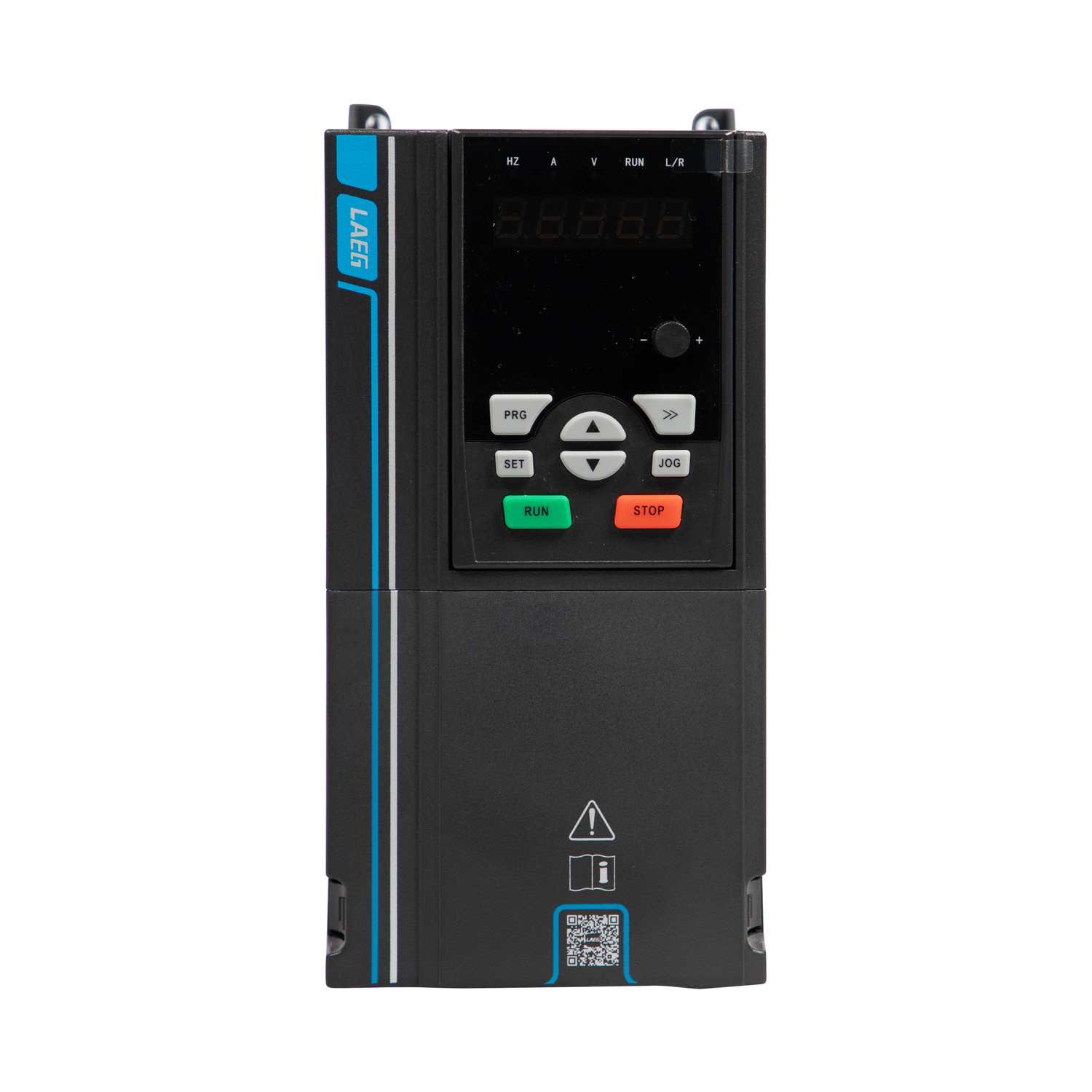

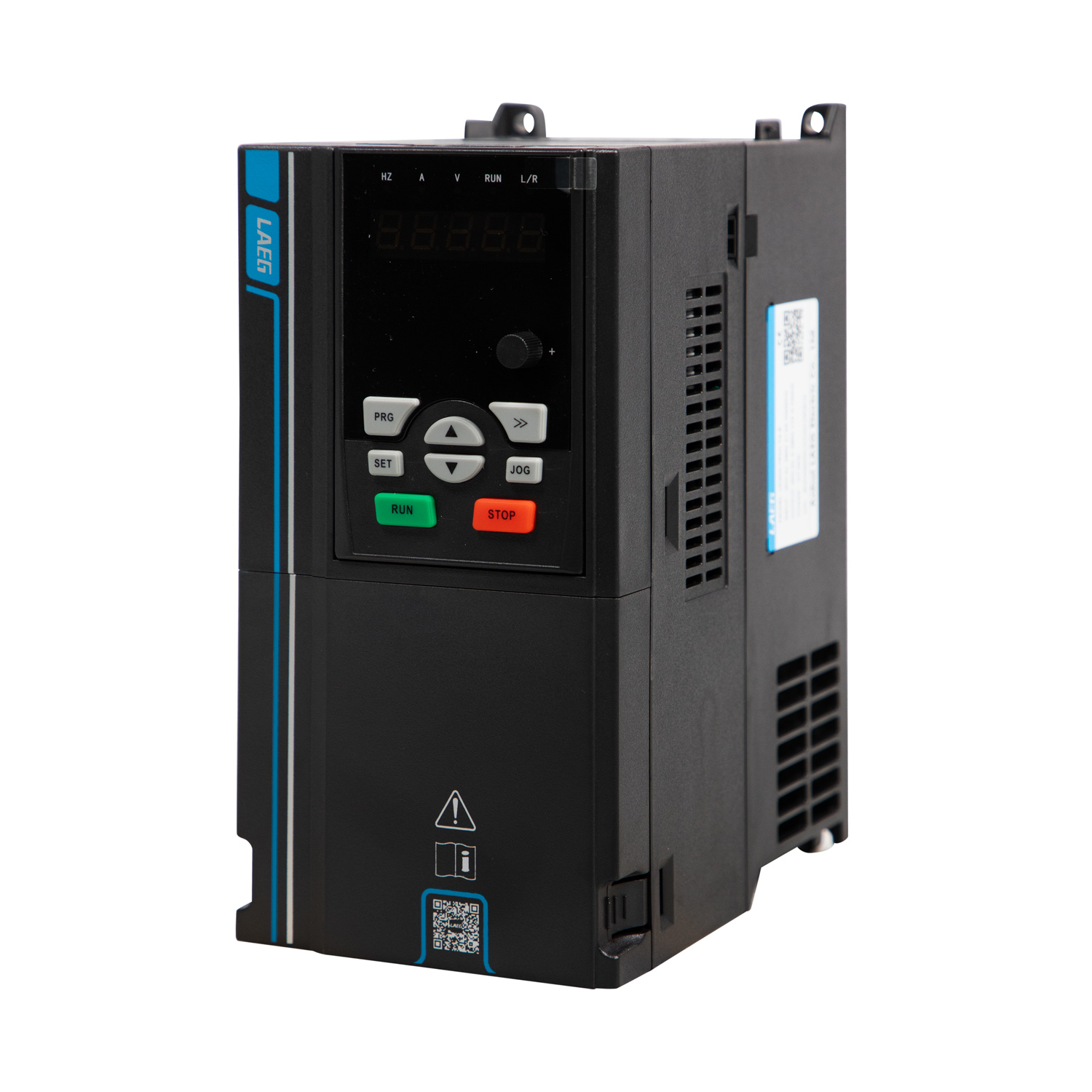

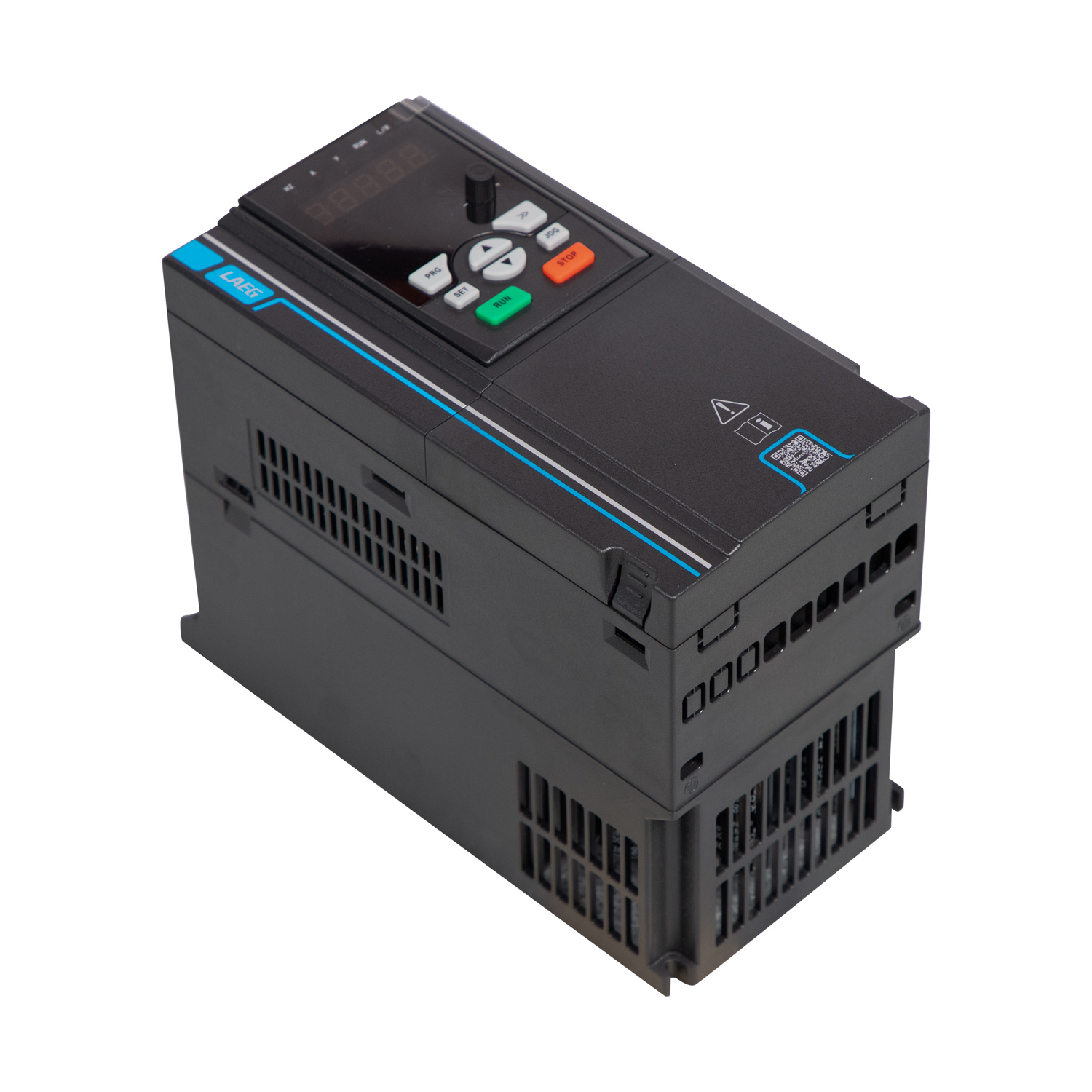

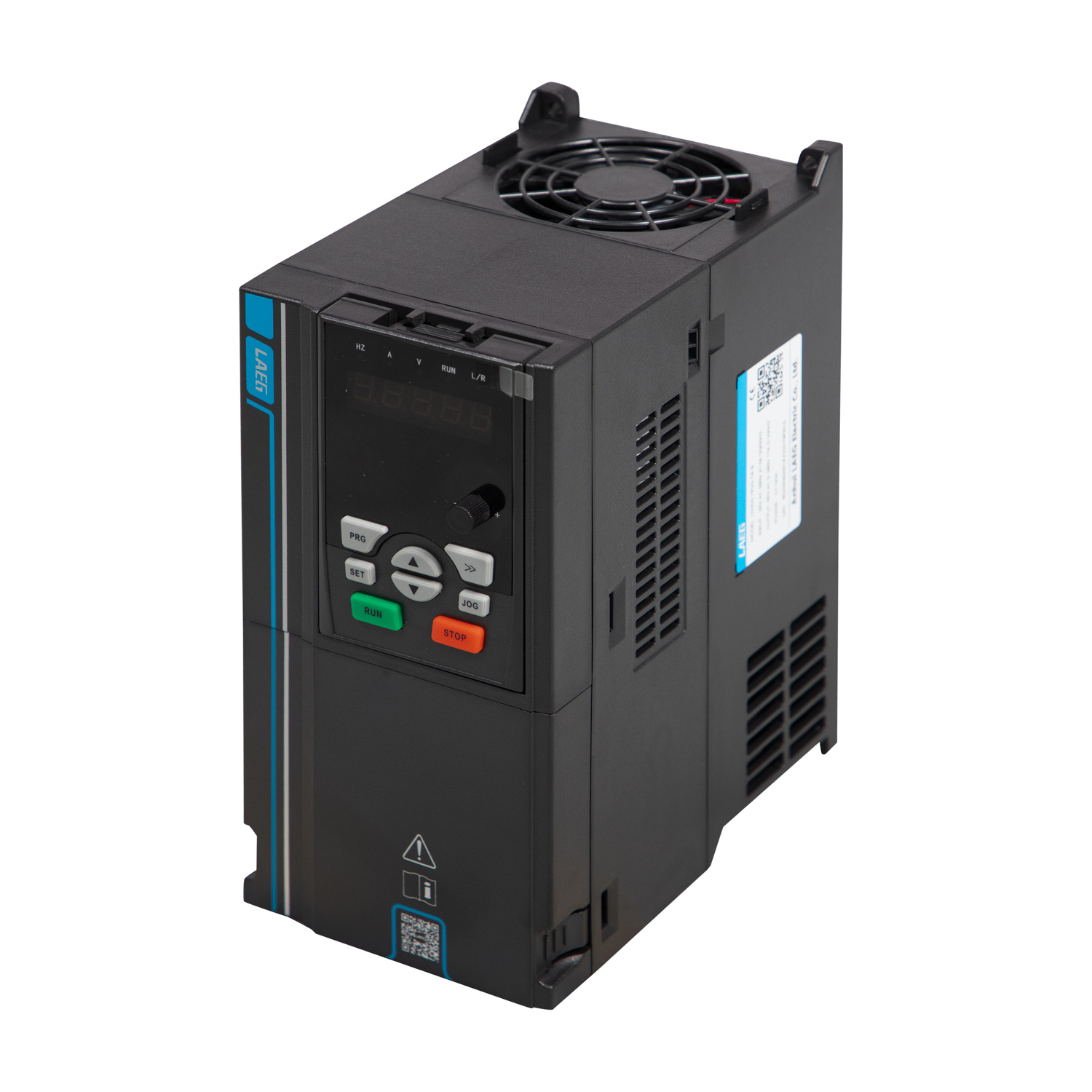

Conductor de control universal de la serie LD350

KW

0.75

1.5

2.2

4

5.5

7.5

Tamaño de marco

A

B

C

KW

0.75

1.5

2.2

4

5.5

7.5

11

15

18.5

22

Tamaño de marco

A

B

C

D

KW

30

37

45

55

75

90

110

132

160

185

200

Tamaño de marco

E

F

G

H

Tamaño de marco

A

B

C

Tipo 1D250-      S2B

0R7

1R5

2R2

4R0

5R5

7R5

Potencia de motor aplicable KW

0.75

1.5

2.2

4

5.5

7.5

Potencia de caballo de motor aplicable HP

1

2

3

5

7.5

10

producción

Capacidad de salida nominal KVA

1.9

2.5

4.2

6.5

9.5

12.5

Corriente  de salida  nominal  a

4

7

9.6

17

25

30

Freitency Hz de salida

0.01-400Hz

Rango de frecuencia de portador kHz

1--16kHz

Capacidad  de sobrecarga

150% de la corriente de salida nominal, puede soportar 60

200% de la corriente de salida nominal, puede soportar 3s

entrada 220V

Inpul  Current  A

7

9.4

14

21

26

31

Frecuencia de voltaje iput

fase única220V, 50/60Hz

Fluctuaciones de voltaje  permitidas

(-15%-+15%)

Sistema de enfriamiento

Aire frío forzado

Unidad de freno

incorporado

Tamaño de marco

A

B

C

Escriba LD350-    T4B

0R7

1R5

2R2

4R0

5R5

7R5

011

015

Potencia de motor aplicable KW

0.75

1.5

2.2

4

5.5

7.5

11

15

Potencia de caballo de motor aplicable HP

1

2

3

5

7.5

10

15

20

producción

Capacidad de salida nominal KVA

2.3

3.2

4.2

6.5

9.9

13.7

18.3

24.4

Detenido wdrwt eawrenl a

2.1

3.8

5.1

9.0

13

17

25

32

Frecuencia de salida Hz

0.01-400Hz

Rango de frecuencia de portador kHz

1--16kHz

Capacidad de sobrecarga

150% de la corriente de salida nominal, puede soportar 60

200% de la corriente de salida nominal, puede soportar 3s

aporte

Corriente de entrada  a

3.2

4.3

5.9

11.2

14

29

25

32

Frecuencia de voltaje de entrada

trifásico    380V, 50/60Hz

(-15%-+15%)

Sistema de codificación

Aire frío forzado

Freno uni

incorporado

Tamaño de marco

D

E

F

G

H

Escriba LD350-      T4B

018

022

030

037

045

055

075

090

110

132

160

185

200

Potencia de motor aplicable KW

18.5

22

30

37

45

55

75

90

110

132

160

185

200

Potencia de caballo de motor aplicable HP

25

30

40

50

60

75

100

125

150

176

215

250

275

producción

Capacidad de salida nominal  KVA

29

43

46

56

69

84

114

143

175

200

300

282

310

Corriente de salida nominal   a

37

45

60

75

90

110

152

176

210

253

304

345

380

Frecuencia de salida Hz

0.01-400Hz

Rango de frecuencia de portador kHz

1--16kHz

Capacidad de sobrecarga

150% de la corriente de salida nominal, puede soportar 60

200% de la corriente de salida nominal, puede soportar 3s

aporte

Entrada curronta

50

54

58

70

90

105

140

165

200

240

290

330

370

Frecuencia de voltaje de entrada

trifásico   380V.50/60Hz

Fluctuaciones de voltaje  permitidas

(-15%-+15%)

Sistema de enfriamiento

Aire frío forzado

proyecto

presupuesto

Encendido

entrada   analógica

Señal de corriente de 2 vías/voltaje, voltaje 0-10V, corriente 0-20 mM

Entrada   digital

5 canales/aislamiento de optoacoplero, que incluye 1 entrada de pulso de alta velocidad, con una frecuencia de pulso de entrada maxinum de hasta 100kHz

salida   analógica

2 canales/rango de salida de voltaje 1-10V, rango de salida de corriente 0-20 mA, el tipo de señal de salida se puede cambiar

Salida   digital

Aislamiento de 2 vías/optoacoplador/salida de colección abierta/corriente nominal 20MA (DO, HDO)

Salida de pulso digital

2 canales/optoacopler aislamiento/salida de pulso de colector abierto (frecuencia o PWM) (DO, HDO), incluido 1 canal de salida de pulso de alta velocidad, la frecuencia de pulso de salida máxima puede alcanzar 100 kHz

salida   de retransmisión

2-vías/Normalmente  abierto  y  normalmente  cerrado,  contacto/250VAC-3A

modo de   comunicación

Protocolo   de comunicación   MODBUS-485   estándar

control

característica

modo   de control

Control v/f; Control de vector libre de PG (SVC)

Modo   de configuración   de frecuencia

Métodos de configuración múltiple, como configuración de teclado, configuración de cantidad analógica, configuración de pulso, configuración de comunicación, etc.

Rango   de control de   Freduency

0.01-400.00Hz

Precisión  de control  de frecuencia

Configuración digital: 0.01Hz; Configuración analógica: frecuencia máxima x 0.025%

rango   de velocidad

1: 200 (SVC);          1: 1000 (FVC)

Rango   estable

± 0.5%(SVC); ± 0.02%(FVC)

Tiempo de aceleración y desaceleración

1.0-3600.0 segundos (los tiempos de aceleración y desaceleración se pueden establecer por separado, y las características S se pueden cambiar)

Control   ​

Rango de frecuencia puntual: 0.00Hz-100.00Hz; Tiempo de aceleración de puntos: 0.0-3600s

Par de arranque

0.5Hz 150%(SVC) ajustable, considerando la capacidad del convertidor de frecuencia; 3.0Hz 100%(V/F)

Impulso   de torque

Aumento de torque automático; Aumento de torque manual ajustable de 0.1%-30.0%

par de  frenado

Frenado de resistencia al frenado  (125%), frenado de CC  (20%)

Frenado de DC

Tiempo de frenado: 0.0-36.0s; Corriente de frenado: 0.0%-100.0%

control de tiempo

Rango  de sincronización :  0.0min-6500min

Control PID

Función PIO incorporada para el conveniente control de circuito cerrado de procesos

V sobre f curva

Curva personalizada lineal, multipunto, curva de descenso arbitraria 1.1-2.0

Control de velocidad múltiple

BUIT-in Simple PLC puede controlar la lógica máxima de la frecuencia de la velocidad

Portador ajustable

Ajustable de 1.0 a 16.0kHz, ajustable según la temperatura del módulo

Señal de configuración de frecuencia

-10-+10,0-+10,4-20MA,  pulso  de alta frecuencia ,  pulso  PWM

protección

función

Capacidad  de sobrecarga

G: 150% 60s 200% 3s

Protección instantánea  de sobrecorriente /cortocircuito

Corte automáticamente la salida cuando la corriente de salida nominal supera el 200%

Protección de voltaje de sobretensión/secundaria

Cuando el voltaje de CC del bus es demasiado bajo (360V) o demasiado alto (800V), el motor se detiene libremente (excepto durante el frenado)

Protección de pérdida de fase

Cuando hay una pérdida de fase en el extremo de entrada o salida, el motor se detiene libremente

Protección contra el sobrecalentamiento

protección del motor

La entrada analógica se puede conectar a las entradas del sensor de temperatura (PT100, PT000) para lograr la protección de sobrecalentamiento del motor

Protección de puestos

Uso de sensores actuales para detectar la prevención de paradas durante la aceleración y la desaceleración, y la prevención de paradas durante la operación (se puede establecer la corriente de ación)

protección del suelo

Uso de sensores de corriente para la detección

Parada instantánea

Al compensar la reducción de voltaje a través de la energía de retroalimentación de carga, el convertidor de frecuencia puede mantener una operación continua durante un corto período de tiempo

presupuesto

estuctura

Entrada  nominal

Voltaje: 1/3ph     220V ± 20%; 3ph     380V ± 20%; frecuencia: 50Hz/60Hz ± 5%

Enfriamiento y protección

≤18.5kw: IP20;> 18.5kw: 1IP10;  enfriamiento  de aire forzado

Entorno  de uso

Temperatura: -10 ℃-+40 ℃ Altitud: no más alto de 1000m; Interior, sin gases corrosivos

Guardar  entorno

Temperatura: -20 ℃-+65 ℃ Humedad: 20-90%HR (sin condensación) La vibración es inferior a 6 m/s al cuadrado (0.6 g)
