Diseño de alta calidad
Diseño independiente del conducto aéreo
Diseño de alta fiabilidad
Múltiple teclado multifunción opcional
Diseñado de acuerdo con los estándares internacionales de IEC
Configuración de EMC
Rendimiento alto
Plataforma de control de nueva generación
Admite una solución común de bus de CC
Ricas capacidades de expansión
Función PLC simple incorporada
parámetro característico | |||
proyecto | presupuesto | ||
Encendido | Entrada analógica | Señal de corriente de 2 vías/voltaje, voltaje 0-10V, corriente 0-20 mM | |
Entrada digital | 5 canales/aislamiento de optoacoplero, incluida 1 entrada de pulso de alta velocidad, con una frecuencia de pulso de entrada máxima de hasta 100kHz | ||
salida analógica | 2 canales/rango de salida de voltaje 1-10V, rango de salida de corriente 0-20 mA, el tipo de señal de salida se puede cambiar | ||
Salida digital | Aislamiento de 2 vías/optoacoplador/salida de colección abierta/corriente nominal 20MA (DO, HDO) | ||
Salida de pulso digital | 2 canales/optoacopler aislamiento/salida de pulso de colector abierto (trigencia o PWM) (DO, HDO), incluida 1 canal de salida de pulso de alta velocidad, la frecuencia de pulso de salida máxima puede alcanzar 100 kHz | ||
salida de retransmisión | 2-vías/Normalmente abierto y normalmente cerrado, contacto/250VAC-3A | ||
modo de comunicación | Protocolo de comunicación MODBUS-485 estándar | ||
Control característica | modo de control | Control v/f; Control de vector libre de PG (SVC); Con PG Vector Control | |
Modo de configuración de frecuencia | Métodos de configuración múltiples, como configuración de teclado, configuración de cantidad analógica, configuración de pulso, configuración de comunicación, etc. | ||
Control de frecuencia Ange | 0.01-500.00Hz | ||
Precisión de control de frecuencia | Configuración digital: 0.01Hz; Configuración analógica: frecuencia máxima x 0.025% | ||
rango de velocidad | 1: 200 (SVC); 1: 1000 (FVC) | ||
Rango estable | ± 0.5%(SVC); ± 0.02%(FVC) | ||
Tiempo de aceleración y desaceleración | 1.0-3600.0 segundos (los tiempos de aceleración y desaceleración se pueden establecer por separado, y las características S se pueden cambiar) | ||
Control | Rango de frecuencia puntual: 0.00Hz-100.00Hz; Tiempo de aceleración de puntos: 0.0-3600s | ||
Par de arranque | 0.5Hz 150%(SVC) ajustable, considerando la capacidad del convertidor de frecuencia; 3.0Hz 100%(V/F) | ||
Impulso de torque | Aumento de torque automático; Aumento de torque manual ajustable de 0.1%-30.0% | ||
par de frenado | Frenado de resistencia al frenado (125%), frenado de CC (20%) | ||
Frenado de DC | Tiempo de frenado: 0.0-36.0s; Corriente de frenado: 0.0%-100.0% | ||
control de tiempo | Rango de sincronización : 0.0min-6500min | ||
Control PID | Función PIO incorporada para el conveniente control de circuito cerrado de procesos | ||
V sobre f curva | Curva personalizada lineal, multipunto, curva de descenso arbitraria 1.1-2.0 | ||
Control de velocidad múltiple | BUIT-in Simple PLC puede controlar la lógica máxima de la frecuencia de la velocidad | ||
Portador ajustable | Ajustable de 1.0 a 16.0kHz, ajustable según la temperatura del módulo | ||
Señal de configuración de frecuencia | 10-+10,0-+10,4-20 mA, pulso de alta frecuencia , pulso PWM | ||
Protección función | Capacidad de sobrecarga | G: 150% 60s 200% 2s; P: 120% 60S 150% 1S | |
Sobrecorriente instantáneo / protección contra cortocircuitos | Corte automáticamente la salida cuando la corriente de salida nominal supera el 200% | ||
Protección contra el voltaje/voltaje secundario | Cuando el voltaje de CC del bus es demasiado bajo (360V) o demasiado alto (800V), el motor se detiene libremente (excepto durante el frenado) | ||
Protección de pérdida de fase | Cuando hay una pérdida de fase en el extremo de entrada o salida, el motor se detiene libremente | ||
Protección contra el sobrecalentamiento | Cuando la temperatura del radiador es ≥85 ℃, el motor se detiene libremente; El umbral de protección de la temperatura se puede establecer libremente de acuerdo con la temperatura ambiente | ||
protección del motor | La entrada analógica se puede conectar a las entradas del sensor de temperatura (PT100, PT000) para lograr la protección de sobrecalentamiento del motor | ||
Protección de puestos | Uso de sensores actuales para detectar la aceleración de la dunación de la prevención de estancamiento y la daceleraión, y la prevención de la parada durante la operación (se puede establecer la corriente de acción) | ||
protección del suelo | Uso de sensores de corriente para la detección | ||
Parada instantánea | Al compensar la reducción de la vatlage a través de la energía de retroalimentación de carga, el convitamiento de frecuencias puede mantener una operación continua durante un breve petiodo de tiempo | ||
Presupuesto estuctura | Entrada nominal | Voltaje: 1/3ph 220V ± 20%; 3ph 380V ± 20%; frecuencia: 50Hz/60Hz ± 5% | |
Enfriamiento y protección | 18.5kw: 1IP10; enfriamiento de aire forzado | ||
Entorno de uso | Temperatura: -10 ℃-+40 ℃ Altitud: no más alto de 1000m; Interior, sin gases corrosivos | ||
Guardar entorno | Temperatura: -20 ℃-+65 ℃ Humedad: 20-90%HR (sin condensación) La vibración es inferior a 6 m/s al cuadrado (0.6 g) |

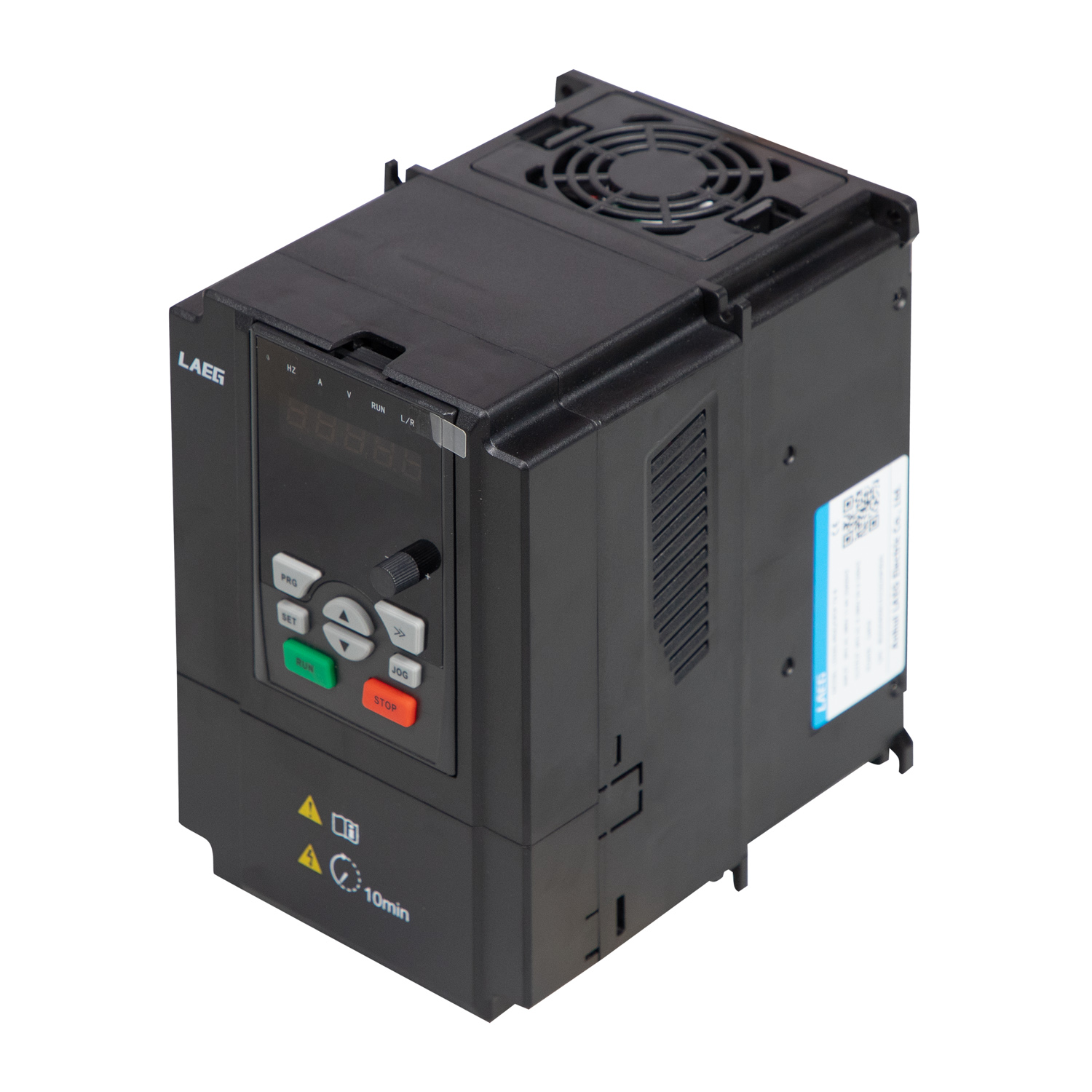

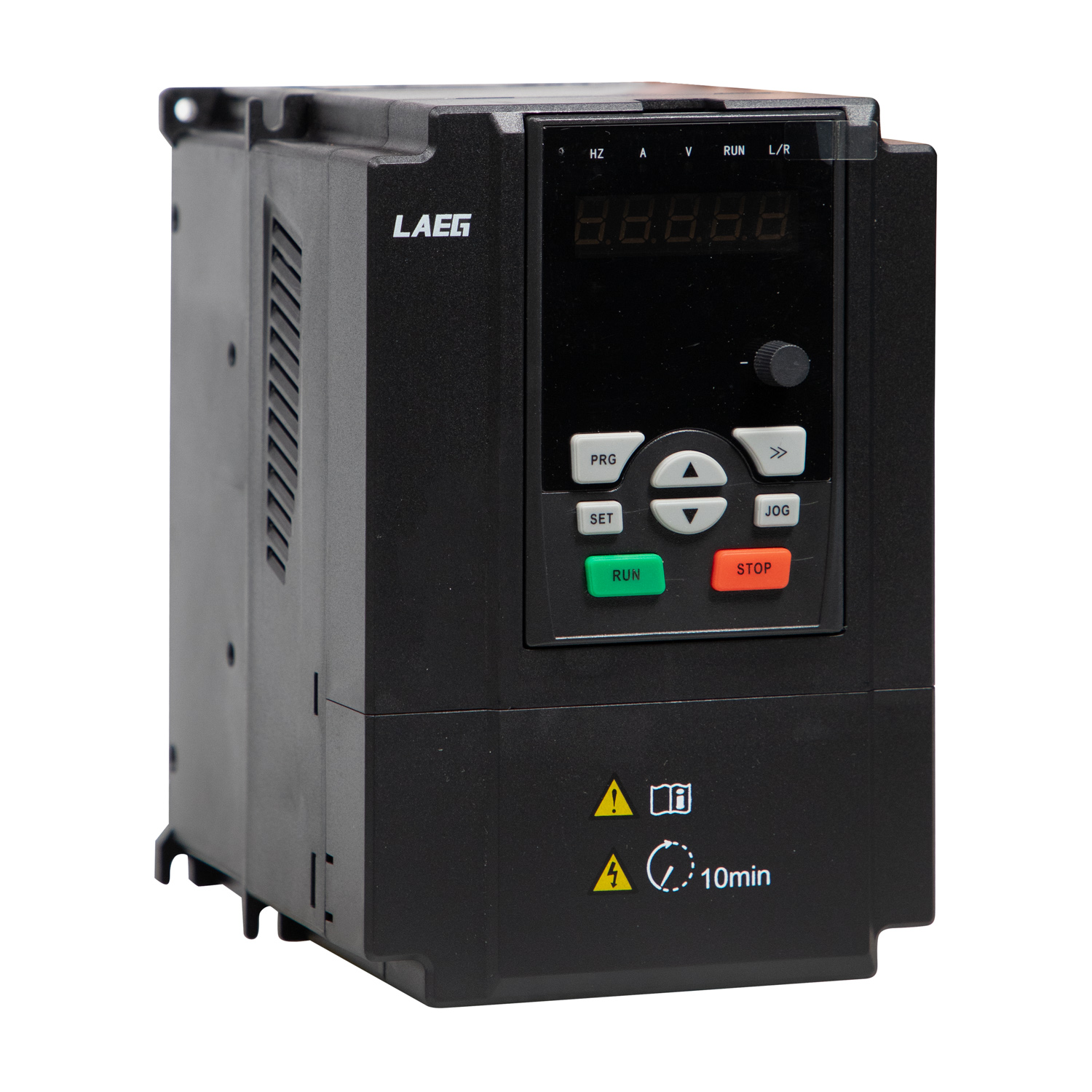

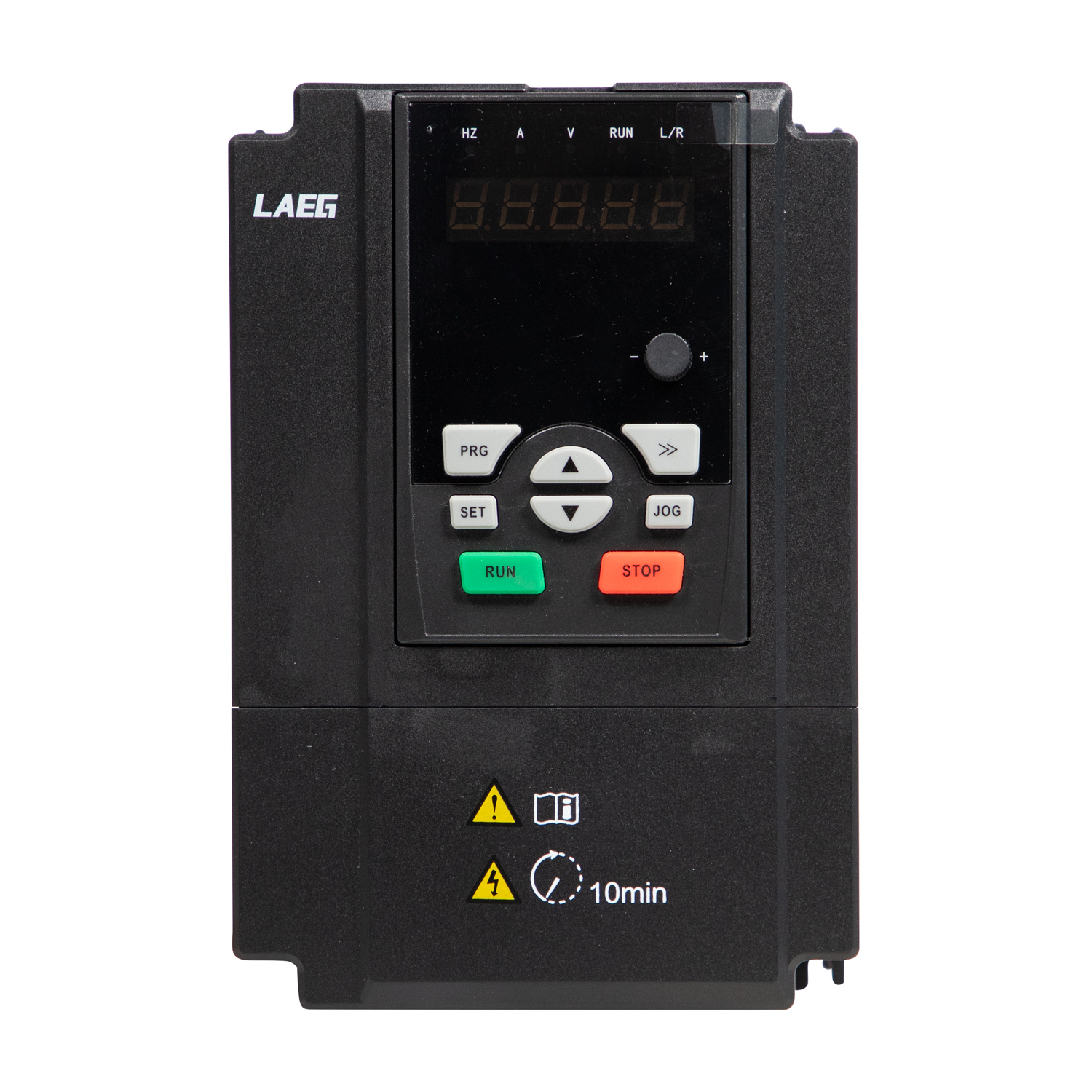

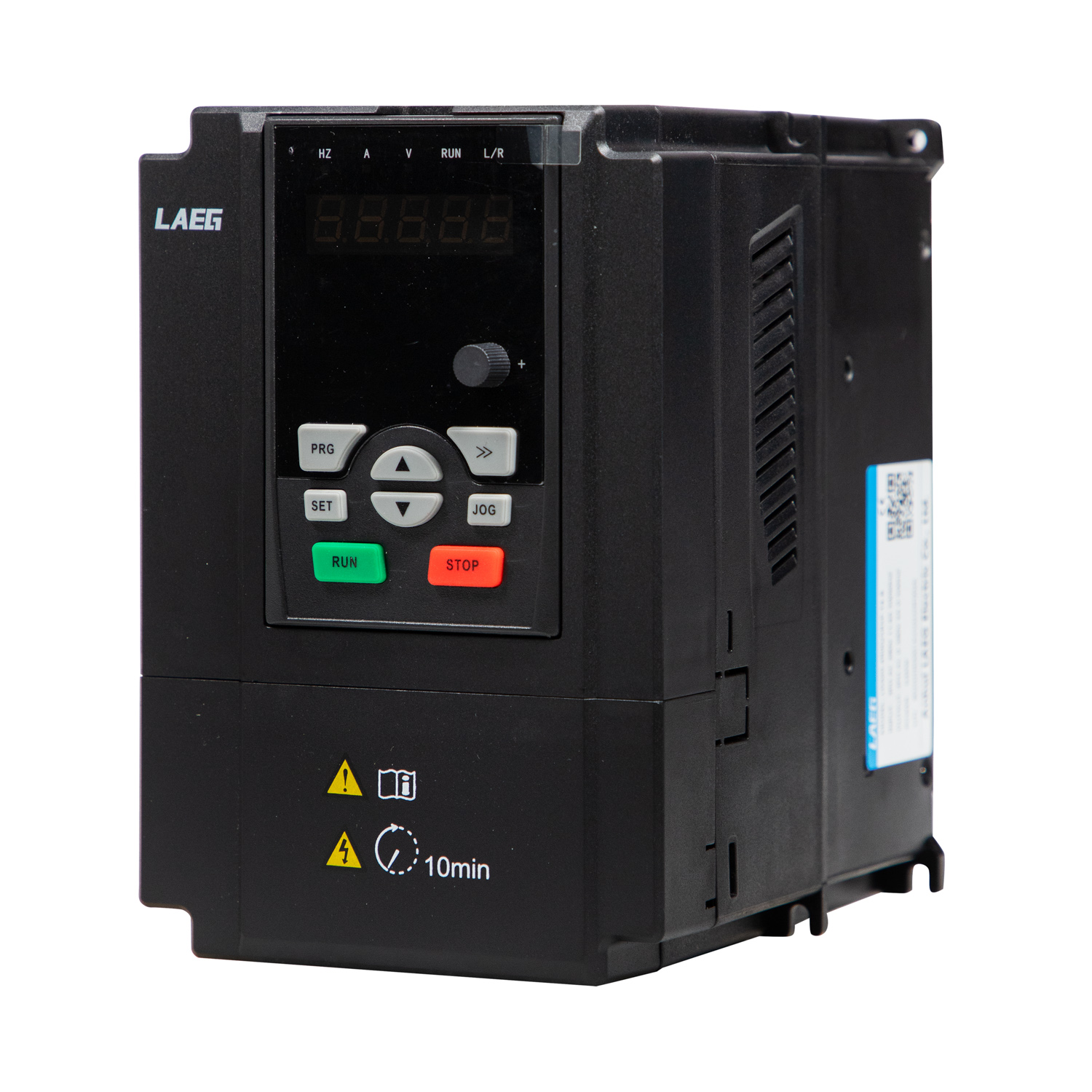

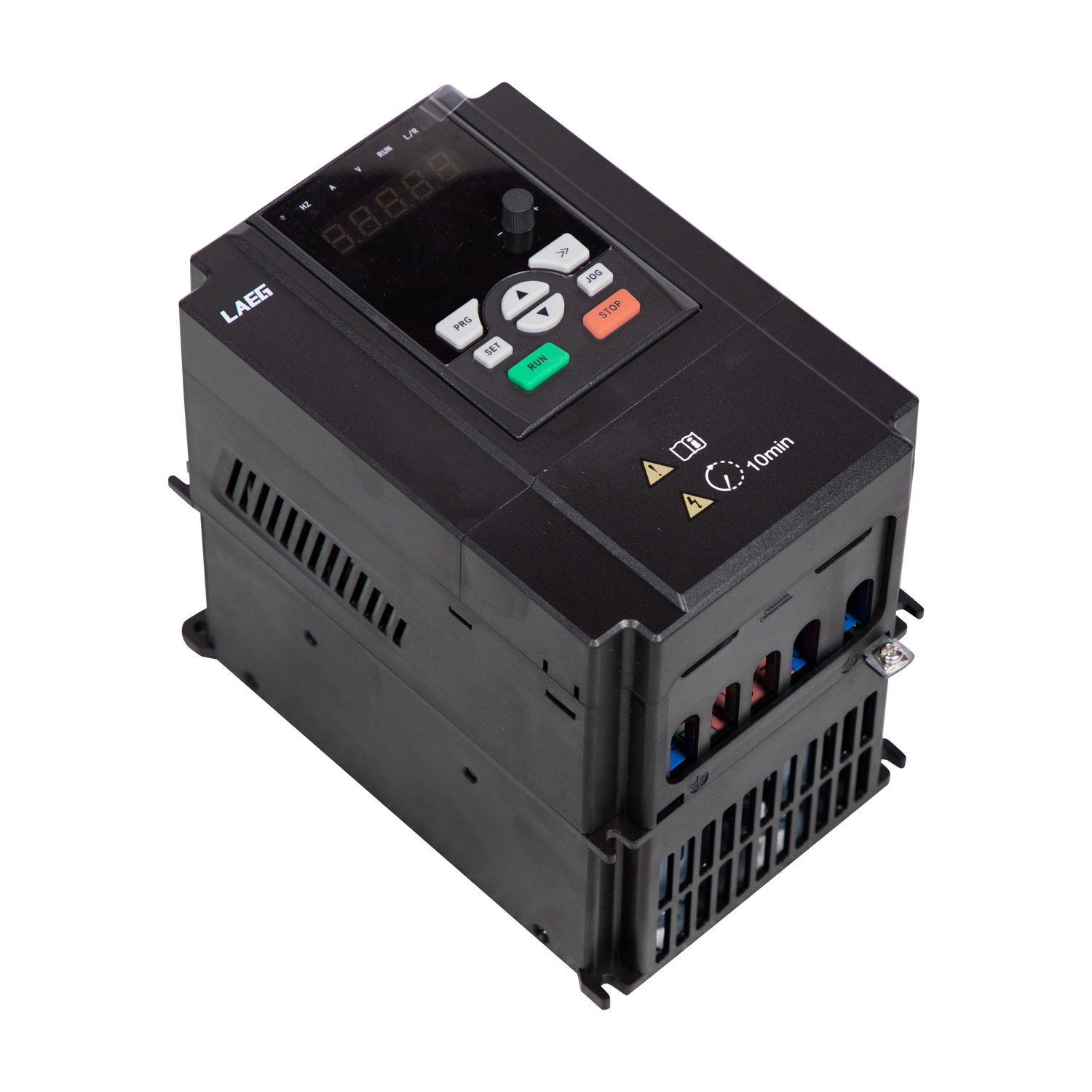

La serie LD320 tiene una estructura compacta, excelente rendimiento, funciones ricas, simple y fácil de usar, y puede usarse ampliamente en carpintería, textiles, alimentos, impresiones y embalajes, plásticos, HVAC, logística y equipos de transporte, etc.
