Los administradores de instalaciones equilibran constantemente el gasto de capital inicial del hardware de control de motores con los gastos operativos a largo plazo de hacer funcionar los motores a máxima velocidad. El funcionamiento no regulado del motor provoca un consumo excesivo de energía. Provocan desgaste mecánico prematuro e inflan las facturas de servicios públicos. Sin embargo, adquirir la unidad equivocada crea problemas completamente nuevos. Corre el riesgo de distorsión armónica, falla del motor o desperdiciar presupuesto en funciones innecesarias.
Evaluar el costo de un variador de frecuencia requiere mirar más allá de la etiqueta adhesiva de la unidad. Debe comprender las especificaciones de ingeniería, los requisitos de instalación y el retorno de la inversión proyectado a través del ahorro de energía. Hacer coincidir el perfil de carga exacto con el nivel de hardware correcto garantiza un rendimiento óptimo sin gastar demasiado. Desglosaremos los factores centrales de ingeniería, los gastos ocultos de implementación y los marcos de evaluación necesarios para seleccionar la solución de control de motores adecuada para sus instalaciones.
Variación del precio base: Los costos iniciales varían drásticamente desde microaccionamientos de potencia fraccionaria hasta unidades industriales de alta capacidad diseñadas a medida.
Precio de las unidades de especificación: Las clasificaciones de caballos de fuerza/kilovatios son la base, pero las clasificaciones de gabinete (NEMA/IP), la mitigación de armónicos y los métodos de control específicos dictan en gran medida los costos finales del hardware.
Costos de implementación ocultos: la instalación, el cableado especializado, los reactores de línea y las modificaciones de refrigeración con frecuencia igualan o superan el costo del variador en sí.
Período de recuperación rápido: para aplicaciones de par variable (bombas y ventiladores), los ahorros de energía generalmente generan un retorno de la inversión (ROI) dentro de 6 a 24 meses, compensando el costo inicial del variador de frecuencia .
Tabla de contenido
Los equipos de adquisiciones a menudo tienen dificultades para presupuestar los controles de motores. Los niveles de hardware de los fabricantes varían enormemente según la escala de la aplicación y los requisitos de energía. Comprender las categorías básicas ayuda a establecer una base realista para su proyecto sin depender de estimaciones arbitrarias. El hardware se divide en tres clasificaciones principales según la potencia de salida y la complejidad de los componentes internos.
Los microaccionamientos representan el nivel básico de control de motores. Los fabricantes diseñan estas unidades compactas para aplicaciones simples y de bajo consumo de energía donde el espacio físico es limitado. Por lo general, cuentan con control básico de voltios por hercio (V/Hz) y capacidades mínimas de entrada/salida (E/S). Muchos microvariadores ofrecen conversión de energía monofásica a trifásica. Esto los hace muy prácticos para espacios comerciales pequeños que carecen de energía eléctrica trifásica. Los casos de uso ideales incluyen transportadores simples, pequeños extractores de aire y maquinaria de embalaje básica. Sus limitaciones incluyen la falta de protocolos de comunicación avanzados, menores capacidades de sobrecarga y una mitigación mínima de armónicos integrada en el chasis.
El nivel industrial estándar constituye la columna vertebral de la mayoría de las operaciones de fabricación y HVAC. Estas unidades incluyen conjuntos de funciones sólidas diseñadas para un funcionamiento diario continuo en entornos exigentes. Por lo general, encontrará controladores PID integrados, gabinetes NEMA 1 estándar y protocolos de comunicación básicos como Modbus RTU incluidos de fábrica. Los variadores industriales estándar manejan bombas centrífugas estándar, ventiladores grandes y equipos de fabricación de torque moderado. Ofrecen una mejor gestión térmica, disipadores de calor internos más grandes y una lógica programable más extensa que los microdrives. Este nivel representa la categoría de adquisiciones más común para mejoras de instalaciones.
Las aplicaciones industriales pesadas requieren variadores de alta capacidad o media tensión. Este nivel requiere una importante inversión de capital. Estas unidades rara vez salen del mercado. Los fabricantes los diseñan a medida para requisitos de instalación y perfiles de carga específicos. A esta escala, los variadores requieren filtros de armónicos avanzados, sistemas especializados de refrigeración líquida o de aire forzado y gabinetes independientes de alta resistencia. Controlan activos masivos como bombas de agua municipales, trituradoras mineras y extrusoras a gran escala. La complejidad de la ingeniería a este nivel influye en gran medida en el gasto final en hardware, ya que cada unidad es esencialmente un sistema de administración de energía hecho a medida.

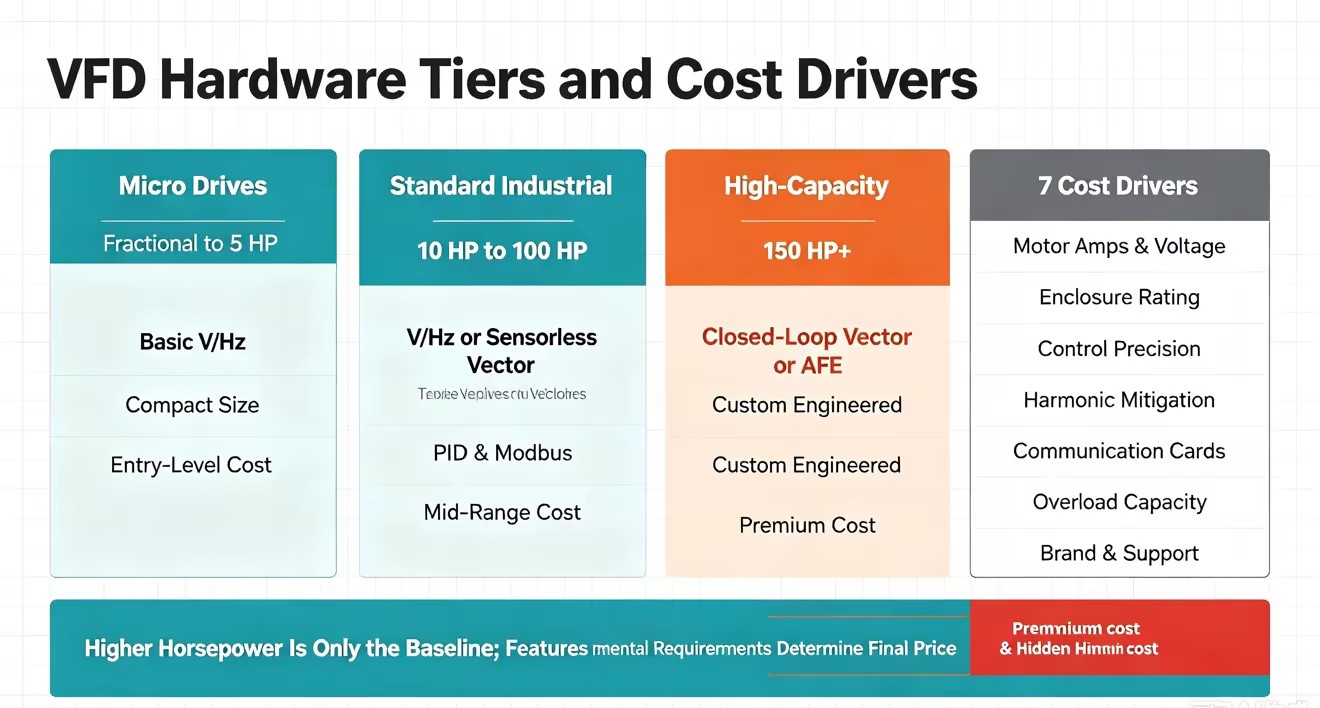

Categoría de unidad | Rango de potencia típico | Método de control primario | Aplicaciones ideales | Nivel de gastos relativos |
|---|---|---|---|---|
Microunidades | Fraccionado a 5 HP | V/Hz básicos | Transportadores pequeños, ventiladores básicos. | Nivel de entrada |
Estándar Industrial | 10 CV a 100 CV | V/Hz, vectorial sin sensores | Ventiladores HVAC, bombas centrífugas. | gama media |
Alta capacidad | 150 caballos de fuerza y más | Vector de circuito cerrado, AFE | Trituradoras y extrusoras para minería | Prémium/Personalizado |
Una transmisión básica y una transmisión completamente cargada con la misma potencia nominal conllevan gastos muy diferentes. Los requisitos de ingeniería específicos impulsan estas variaciones. La evaluación de estas siete dimensiones garantiza que solo pagará por las funciones que su aplicación realmente necesita, evitando presupuestos de proyectos inflados.
Si bien las clasificaciones de caballos de fuerza o kilovatios proporcionan una guía general de dimensionamiento, la clasificación de amperaje continuo dicta el verdadero gasto base. Debe dimensionar un variador de frecuencia según los amperios de carga completa (FLA) del motor. Además, la clase de voltaje tiene un gran impacto en la selección de componentes internos. Un variador de 480 V requiere transistores bipolares de puerta aislada (IGBT) más robustos y condensadores internos más grandes que un variador de 240 V. Las clases de voltaje más altas requieren inherentemente una arquitectura interna más costosa para administrar de manera segura la carga eléctrica y evitar fallas catastróficas de los componentes durante picos de voltaje.

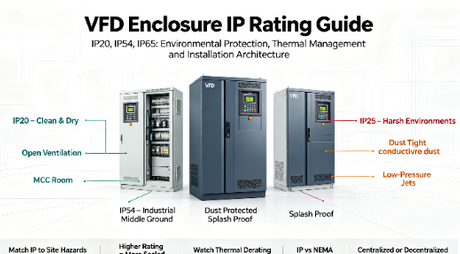

El entorno físico que rodea la unidad dicta la clasificación requerida del gabinete. Los gabinetes estándar NEMA 1 (IP20) funcionan perfectamente para ambientes interiores limpios y con clima controlado, como salas eléctricas dedicadas. Sin embargo, los entornos hostiles exigen una protección mejorada. Pasar a un gabinete NEMA 12 (hermético al polvo) o NEMA 4X (lavable, resistente a la corrosión) aumenta significativamente el gasto en hardware. Los gabinetes mejorados requieren gestión térmica especializada. Dado que no pueden utilizar ventiladores de refrigeración con ventilación estándar, los fabricantes deben utilizar disipadores de calor externos de gran tamaño o un revestimiento conformado avanzado en las placas de circuitos internos para evitar el sobrecalentamiento y al mismo tiempo mantener un entorno sellado.
El método matemático que utiliza el variador para controlar el motor afecta la potencia de procesamiento requerida. El control básico de voltios por hercio (V/Hz) mantiene una estricta relación voltaje-frecuencia. Ofrece un rendimiento confiable para cargas centrífugas simples como ventiladores y requiere una potencia de procesamiento mínima. El control vectorial sin sensores requiere microprocesadores más rápidos para construir un modelo matemático del motor en tiempo real. Proporciona una regulación de velocidad más estricta y un par de arranque más alto. El control vectorial de flujo de circuito cerrado requiere tarjetas de retroalimentación del codificador y potencia de procesamiento superior. Ofrece precisión absoluta para aplicaciones exigentes como polipastos y grúas. Una mayor precisión requiere hardware interno más caro y tarjetas de retroalimentación opcionales.
Los variadores consumen corriente en pulsos no lineales, lo que crea una distorsión armónica en la red eléctrica de sus instalaciones. La gestión de esta calidad de energía es un factor de ingeniería importante. Las unidades básicas pueden incluir una simple inductancia de enlace de CC. Cumplir con los estrictos estándares armónicos IEEE 519 requiere soluciones avanzadas. Es posible que necesites agregar filtros armónicos pasivos en el lado de entrada. En entornos altamente sensibles, es posible que necesite una unidad Active Front End (AFE). Los variadores AFE utilizan un segundo conjunto de IGBT para cancelar activamente la distorsión armónica antes de que llegue a la red. Esta tecnología avanzada representa un nivel de hardware premium y altera significativamente el presupuesto de adquisiciones.
Las instalaciones industriales modernas dependen de sistemas de control interconectados. Las unidades básicas suelen incluir Modbus RTU estándar a través de RS-485 sin coste adicional. La integración del variador en una red PLC moderna requiere módulos de comunicación premium. Las tarjetas opcionales para EtherNet/IP, PROFINET o DeviceNet se suman al gasto básico. Estos módulos permiten la transferencia de datos de alta velocidad, el diagnóstico remoto y la integración perfecta en sistemas SCADA centralizados. Si sus instalaciones requieren una integración de red avanzada, debe contabilizar el gasto de estas tarjetas de opción de comunicación específicas.

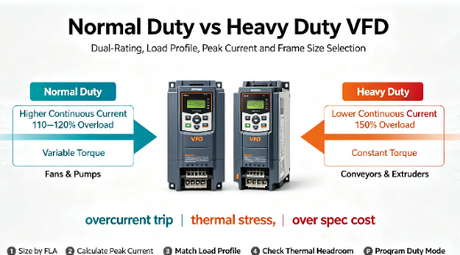

Las aplicaciones exigen diferentes niveles de energía adicional temporal durante el inicio o cambios repentinos de carga. Los fabricantes clasifican los variadores para operación de servicio normal o servicio pesado. Las unidades de servicio normal suelen proporcionar una capacidad de sobrecarga del 110 % durante un minuto. Esto se adapta a cargas de par variable como las bombas centrífugas estándar. Las unidades de servicio pesado proporcionan una capacidad de sobrecarga del 150 % durante un minuto. Esto es obligatorio para cargas de par constante como transportadores, trituradoras o bombas de desplazamiento positivo. El dimensionamiento para servicio pesado requiere seleccionar una unidad físicamente más grande para manejar el aumento de estrés térmico, lo que altera el gasto inicial.
La reputación de la marca del fabricante y la red de soporte desempeñan un papel crucial en la evaluación del hardware. Los fabricantes de primer nivel tienen una prima. Esta prima financia una amplia investigación y desarrollo, lo que da como resultado un firmware altamente maduro y un hardware confiable. Además, las marcas premium ofrecen amplias redes de soporte local, términos de garantía sólidos y disponibilidad garantizada de piezas de repuesto. Las marcas económicas ofrecen gastos iniciales más bajos, pero pueden carecer de soporte técnico localizado u opciones de reemplazo rápido durante una avería de emergencia. Debe sopesar los ahorros iniciales con el gasto potencial de un tiempo de inactividad prolongado.

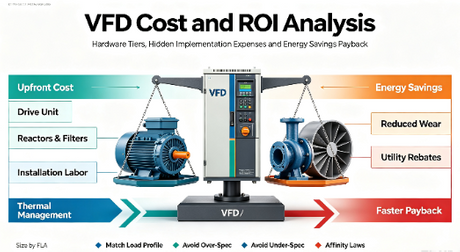

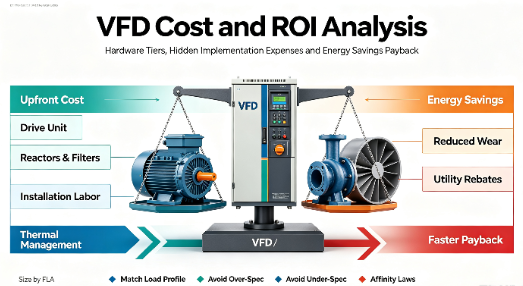

Evaluar el coste real del control del motor requiere mirar más allá del propio variador. La infraestructura circundante y los requisitos de instalación con frecuencia igualan o superan la inversión básica en hardware. Ignorar estas realidades de implementación conduce a presupuestos de proyecto inflados y cronogramas de puesta en servicio retrasados.
Montar el variador y tirar del cable es solo el primer paso. Debe contratar electricistas certificados para garantizar el cumplimiento de los códigos eléctricos locales. Después de la instalación física, un técnico de control debe poner en marcha el convertidor. La puesta en servicio implica programar docenas de parámetros, ajustar bucles PID e integrar la unidad con los paneles de control existentes. Las aplicaciones complejas requieren pruebas exhaustivas para garantizar que la unidad responda correctamente a las entradas de sensores externos. Las tarifas de mano de obra especializada para técnicos de integración certificados forman una parte importante del presupuesto del proyecto.
Montaje físico: asegurar la unidad a un panel posterior o pared, asegurando un espacio adecuado para el flujo de aire y la disipación de calor.
Conductos y cableado: Enrutar la alimentación de entrada, los cables de salida del motor y el cableado de control de bajo voltaje a través de conductos separados para evitar interferencias en la señal.
Configuración de parámetros: ingresar datos de la placa de identificación del motor, configurar rampas de aceleración/desaceleración y configurar límites de fallas de protección.
Integración de red: asignación de direcciones IP, asignación de registros de datos al PLC de la instalación y verificación de la integridad de la comunicación.
Prueba de carga: hacer funcionar el motor en condiciones de proceso reales para verificar el consumo de corriente, la estabilidad térmica y la regulación de velocidad.
Los variadores generan ruido eléctrico y picos de voltaje que pueden dañar el equipo. Proteger su sistema requiere hardware periférico. Los reactores de línea se encuentran entre la energía de la red pública y el variador. Protegen el variador de picos de voltaje transitorios y reducen los disparos molestos causados por las fluctuaciones de la red. Entre el accionamiento y el motor se encuentran bobinas de carga o filtros dV/dt. Ralentizan el rápido aumento de voltaje generado por las frecuencias de conmutación del variador. Esto protege el aislamiento interno del motor contra averías prematuras. Estos componentes protectores son adiciones críticas y no negociables para un funcionamiento confiable.
El cable de construcción estándar no es suficiente para conectar un variador a un motor. Debe utilizar un cable especializado con clasificación VFD. Este cable cuenta con blindaje pesado y cables de tierra simétricos para contener interferencias electromagnéticas (EMI). Sin el blindaje adecuado, la EMI puede alterar los dispositivos electrónicos sensibles y las redes de comunicación cercanas. Además, los variadores inducen voltaje de modo común en el eje del motor. Este voltaje se descarga a través de los cojinetes del motor, provocando picaduras y estrías. La instalación de anillos de puesta a tierra del eje desvía de forma segura este voltaje lejos de los rodamientos. Tanto el cable especializado como los anillos de puesta a tierra aumentan los gastos de implementación.
Los accionamientos generan calor. Una unidad típica rechaza alrededor del 3% al 5% de su potencia nominal como calor puro al entorno circundante. La instalación de varios variadores en una única sala del Centro de control de motores (MCC) altera drásticamente la carga térmica del espacio. Es posible que deba actualizar el sistema HVAC de la habitación para evitar que las unidades se sobrecalienten y fallen. Para instalaciones de paneles independientes, es posible que necesite agregar ventiladores de refrigeración suplementarios o acondicionadores de aire montados en paneles. Las modificaciones de las instalaciones para gestionar este calor rechazado deben tenerse en cuenta en el alcance general del proyecto.
A pesar de los gastos iniciales de hardware e implementación, agregar control de velocidad variable a un sistema de velocidad fija es una de las actualizaciones de instalaciones más sólidas desde el punto de vista financiero disponibles. El retorno de la inversión es muy predecible y, a menudo, rápido, especialmente en el caso de los sistemas de manipulación de fluidos.
El principal beneficio financiero se aplica a las cargas de par variable, específicamente a las bombas y ventiladores centrífugos. La relación entre la velocidad del motor y el consumo de energía sigue las Leyes de Afinidad. El consumo de energía es proporcional al cubo de la velocidad del motor. Esto crea una curva de ahorro no lineal. Si se reduce la velocidad del motor sólo un 20%, el consumo de energía se reduce casi un 50%. Hacer funcionar un motor al 80 % de su velocidad en lugar de utilizar amortiguadores mecánicos o válvulas de estrangulación produce reducciones masivas en el consumo de energía de la red pública.
Considere un gran ventilador funcionando continuamente. Sin control de velocidad, el motor funciona al 100% de velocidad y el flujo de aire está restringido por amortiguadores mecánicos. Al quitar las compuertas y utilizar un variador para reducir la velocidad del motor para igualar la demanda real de flujo de aire, el consumo de energía se desploma. Las instalaciones ven rutinariamente que sus gastos operativos anuales por un solo motor grande caen entre un 60% y un 70%. Estos ahorros mensuales compuestos compensan rápidamente los gastos iniciales de hardware e instalación, convirtiendo un gasto de capital en un generador de flujo de efectivo neto positivo.
Arrancar un motor en línea genera una corriente de entrada masiva, a menudo seis veces el amperaje de carga total del motor. Esto provoca graves impactos mecánicos en correas, poleas y acoplamientos. En los sistemas de fluidos, provoca golpes de ariete, que dañan tuberías y válvulas. Un variador actúa como arrancador suave. Aumenta gradualmente el voltaje y la frecuencia, proporcionando una aceleración suave y controlada. Esto elimina los impactos mecánicos, extiende la vida útil de los equipos accionados y reduce significativamente los gastos de mantenimiento continuo y el tiempo de inactividad no planificado.
Las compañías eléctricas locales quieren reducir la tensión general sobre la red eléctrica. Muchos proveedores de servicios públicos ofrecen importantes reembolsos en efectivo para las instalaciones que actualizan los motores de velocidad fija con control de velocidad variable. Estos incentivos de eficiencia pueden cubrir una parte importante del gasto inicial de hardware. Investigar y solicitar reembolsos de servicios públicos locales reduce efectivamente la inversión neta requerida para modernizar su infraestructura de control de motores. Debe comunicarse con su proveedor de servicios públicos durante la fase de planificación para asegurarse de que el hardware seleccionado califique para estos programas de reembolso prescriptivos o personalizados.
Seleccionar el hardware correcto requiere un marco de evaluación disciplinado. Debe hacer coincidir las capacidades del variador con las demandas específicas de la carga impulsada. Las conjeturas conducen a fallas en el sistema o al desperdicio de capital.
Comience analizando el tipo de carga. ¿Es una carga de par variable (ventiladores, bombas centrífugas) o una carga de par constante (transportadores, bombas de desplazamiento positivo, extrusoras)? Las cargas de torsión variable requieren un tamaño de servicio normal y un control básico de V/Hz. Las cargas de par constante requieren un tamaño de servicio pesado y, a menudo, se benefician del control vectorial para una mejor gestión del par a baja velocidad. A continuación, analice el ciclo de trabajo. Un variador proporciona el mejor rendimiento financiero cuando los caudales o velocidades requeridos varían significativamente a lo largo del día. Si un motor debe funcionar al 100% de velocidad las 24 horas del día, los 7 días de la semana, un variador ofrece un ahorro de energía mínimo.
Los ingenieros a veces especifican características premium por precaución. Comprar un variador vectorial de circuito cerrado de alta resistencia con módulos de comunicación premium para un simple extractor de aire en el tejado es un desperdicio de capital. El ventilador no requiere una precisión de velocidad absoluta ni una gran capacidad de sobrecarga. Especificar demasiado infla el presupuesto inicial sin aportar ningún valor operativo adicional. Cíñete a las funciones que resuelven directamente los requisitos de la aplicación. Revise las demandas mecánicas de la carga y elimine funciones de software innecesarias o actualizaciones de gabinete que no coincidan con el entorno de instalación.
Por el contrario, no especificar hardware para ahorrar dinero por adelantado garantiza fallas a largo plazo. La instalación de una unidad NEMA 1 estándar en un entorno de fabricación polvoriento provocará obstrucciones en los disipadores de calor y fallas térmicas. El dimensionamiento de un variador para servicio normal en un transportador pesado provocará disparos por sobrecorriente durante el arranque. Ignorar la necesidad de reactores de línea provocará que los componentes internos exploten debido a picos de voltaje de la red eléctrica. Las especificaciones insuficientes provocan tiempos de inactividad no planificados, fallas prematuras del hardware y gastos de reemplazo que eclipsan los ahorros iniciales. Priorice siempre la protección del medio ambiente y el tamaño adecuado del amplificador sobre los ahorros básicos de hardware.
La evaluación del hardware de control de motores requiere un enfoque integral. El gasto real abarca la unidad base, los periféricos de protección necesarios y la mano de obra de instalación profesional. Sin embargo, estas inversiones iniciales se ven rápidamente compensadas por reducciones drásticas en el consumo de energía y el desgaste mecánico.
Para seguir adelante con la actualización del control del motor, siga los siguientes pasos prácticos:
Realice una auditoría integral de motores en sus instalaciones para identificar bombas y ventiladores de velocidad fija que funcionan con estrangulamiento mecánico.
Mida el consumo de energía de referencia y las horas de funcionamiento de estos motores objetivo para establecer el uso de energía actual.
Calcule los posibles ahorros de energía utilizando las leyes de afinidad en función de los distintos caudales requeridos.
Consulte con un integrador de sistemas certificado para cotizar un sistema completo instalado que incluya la protección periférica necesaria y las clasificaciones de gabinete adecuadas.
R: Verifique la placa de identificación del motor. Necesita un motor de inducción de CA clasificado para servicio inversor. Los motores de servicio inversor tienen un aislamiento mejorado para soportar los picos de voltaje generados por las frecuencias de conmutación del variador. Los motores estándar más antiguos pueden requerir reactores de carga para evitar fallas en el aislamiento.
R: Para aplicaciones de par variable, como bombas centrífugas y ventiladores HVAC, el período de recuperación es muy favorable. Basándose únicamente en el ahorro de energía, las instalaciones suelen obtener un retorno completo de la inversión en un plazo de 6 a 24 meses, dependiendo de las tarifas de los servicios públicos locales y los horarios de funcionamiento.
R: Sí, un solo variador puede controlar varios motores simultáneamente, siempre que funcionen a la misma velocidad. Debe dimensionar el variador de modo que su amperaje continuo exceda la suma de los amperios de carga total de todos los motores conectados combinados. Cada motor requiere protección externa contra sobrecargas.
R: Un reactor de línea actúa como amortiguador entre la red pública y el variador. Protege los componentes internos sensibles del variador contra picos de voltaje transitorios y sobretensiones en la línea eléctrica. También ayuda a reducir la distorsión armónica que el variador devuelve a la red eléctrica de la instalación.
R: Ahorra energía al alterar la frecuencia y el voltaje enviado al motor, lo que le permite funcionar a velocidades más bajas. Para bombas y ventiladores, las Leyes de Afinidad dictan que el consumo de energía cae en el cubo de la reducción de velocidad. Correr a velocidades más bajas reduce drásticamente el consumo eléctrico.
