Dimensionar un variador de frecuencia (VFD) estrictamente según la potencia nominal del motor es un descuido de ingeniería común. Este error conduce directamente a fallas prematuras del hardware o a un desperdicio de capital en la planta. Los accionamientos industriales suelen tener doble clasificación. Esto significa que exactamente el mismo hardware físico tiene diferentes especificaciones según las demandas de sobrecarga de la aplicación. No entender estos límites térmicos y de corriente resulta en disparos molestos durante la operación o en una especificación excesiva de equipos para cargas simples. Para garantizar la confiabilidad del sistema sin gastar demasiado, los ingenieros deben evaluar los perfiles de carga, los requisitos de torque y las demandas de corriente máxima antes de la instalación. Esta guía desglosa los criterios de evaluación técnica para elegir entre un VFD de servicio pesado o de servicio normal, asegurando que su estrategia de control de motor se alinee con los requisitos mecánicos reales.

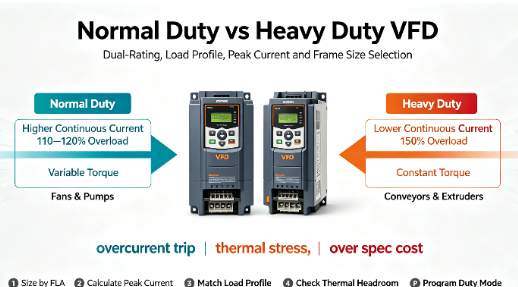

La capacidad de sobrecarga es el diferenciador: un VFD de servicio normal generalmente admite una sobrecarga del 110 % al 120 % durante 60 segundos, mientras que un VFD de servicio pesado admite un 150 % durante 60 segundos (y hasta un 200 % durante 3 segundos).
El tipo de carga dicta la clasificación: las aplicaciones de torsión variable (bombas centrífugas, ventiladores) se alinean con el trabajo normal; las aplicaciones de torsión constante (transportadores, extrusoras, polipastos) requieren clasificaciones de servicio pesado.
Realidad de calificación dual: La mayoría de los VFD industriales modernos tienen calificación dual. Una unidad con capacidad para 100 HP en servicio normal normalmente tendrá una capacidad de 75 HP en servicio pesado debido a los límites térmicos de sus componentes internos.
Tamaño por amperios, no por caballos de fuerza: la selección del mando final siempre debe basarse en los amperios de carga completa (FLA) del motor y los requisitos de corriente máxima de la aplicación, en lugar de los caballos de fuerza nominales.
Tabla de contenido
Los fabricantes rara vez construyen unidades físicas completamente separadas para aplicaciones normales y pesadas dentro de rangos de potencia industriales estándar. En cambio, proporcionan dos perfiles de clasificación distintos para exactamente el mismo inversor físico. La limitación de cualquier VFD es el calor. Los transistores bipolares de puerta aislada (IGBT) dentro del variador generan una energía térmica significativa durante el proceso de conmutación de alta frecuencia utilizado para crear la forma de onda de salida de CA simulada. Una unidad de doble clasificación simplemente ofrece dos formas diferentes de administrar esa capacidad térmica interna. Puede ejecutar una corriente continua más alta con muy poco espacio para picos de sobrecarga, o puede ejecutar una corriente continua más baja para dejar un gran amortiguador térmico para picos de corriente masivos y repentinos. Los disipadores de calor físicos, los ventiladores de refrigeración y los condensadores del bus de CC siguen siendo idénticos; la diferencia radica completamente en cómo el firmware de la unidad gestiona el rendimiento actual.
Una clasificación VFD de servicio normal permite que el variador funcione a su máxima corriente de salida continua con un umbral de sobrecarga estándar del 110% al 120% durante 60 segundos. Las suposiciones térmicas aquí son sencillas. El variador está diseñado para aplicaciones donde la carga mecánica permanece estable y rara vez excede la clasificación continua. Las necesidades de par de arranque más bajas son estándar. Debido a que la unidad no necesita reservar una enorme capacidad de disipación de calor para picos repentinos de corriente del 150%, puede impulsar una corriente base más alta de forma continua. Esto maximiza los caballos de fuerza que puede conducir con un tamaño de estructura física específico. En aplicaciones de campo como sistemas HVAC comerciales o estaciones de bombeo de agua municipales, esta clasificación proporciona un control de motor altamente eficiente sin requerir gabinetes eléctricos de gran tamaño.
La especificación de servicio pesado reduce la clasificación de corriente continua del variador para aumentar el umbral de sobrecarga. Una clasificación de servicio pesado generalmente garantiza el 150 % de la corriente de salida continua durante 60 segundos, con picos cortos de 3 segundos que alcanzan hasta el 200 %. Las suposiciones térmicas cambian drásticamente en este modo. El variador está diseñado para manejar picos frecuentes de alta corriente sin sobrecalentar los IGBT ni desencadenar una falla de protección. Al reducir la corriente continua de referencia, el variador mantiene el margen térmico necesario para absorber el enorme calor generado durante arranques bruscos, atascos mecánicos repentinos o eventos de desaceleración rápida. Los entornos industriales que utilizan puentes grúa, bombas de desplazamiento positivo o grandes transportadores de agregados dependen de este amortiguador térmico para mantener la producción en movimiento durante eventos de tensión mecánica.
Seleccionar la unidad correcta lista para usar es solo el primer paso. Los ingenieros deben programar explícitamente los parámetros del VFD durante la instalación para indicarle al variador si está funcionando en modo normal o de servicio pesado. El hardware de la unidad no puede detectar automáticamente el perfil de carga mecánica. Durante la puesta en servicio, debe ingresar los datos del motor y seleccionar el parámetro del ciclo de trabajo. Este paso garantiza que el microprocesador del variador establezca los límites de corriente internos, las constantes de tiempo térmicas y los umbrales de falla correctos. Si no se parametriza correctamente una unidad de doble clasificación, a menudo queda en su estado predeterminado de fábrica. Si el valor predeterminado es servicio normal y lo conecta a una carga de servicio pesado, la unidad experimentará un disparo molesto inmediato en el primer arranque cargado porque los límites internos del software limitarán la corriente de arranque requerida.

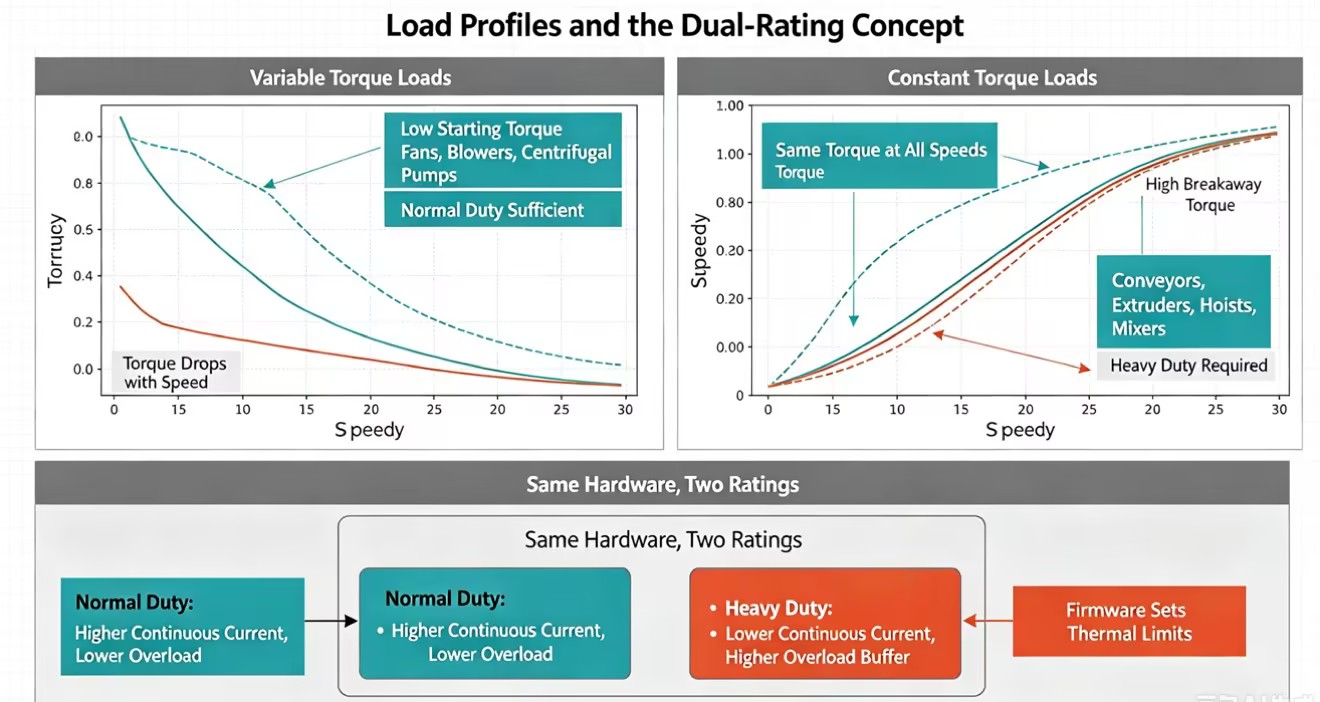

Las cargas de par variable exhiben un comportamiento mecánico específico: el par requerido para hacer girar la carga disminuye significativamente a medida que disminuye la velocidad del motor. Los ejemplos más comunes son ventiladores centrífugos, bombas centrífugas y sopladores. Estas aplicaciones siguen las leyes de afinidad, donde la potencia requerida cae en una proporción del cubo de la reducción de velocidad. En este caso, una clasificación de servicio normal es totalmente suficiente. Estas cargas requieren un par de arranque mínimo porque comienzan sin carga. Una bomba centrífuga empuja muy poca agua al 10% de velocidad, lo que significa que el motor consume muy poca corriente durante la fase inicial de aceleración. Además, estas aplicaciones rara vez experimentan atascos mecánicos repentinos o picos de carga dinámica durante el funcionamiento en estado estable. El consumo de corriente sigue siendo muy predecible, lo que permite que la unidad funcione cerca de su límite térmico continuo máximo de forma segura.
Las cargas de par constante requieren exactamente la misma cantidad de par independientemente de la velocidad de funcionamiento del motor. En esta categoría entran los transportadores, las bombas de desplazamiento positivo, las extrusoras y los mezcladores industriales. Empujar un transportador de agregados completamente cargado requiere una fuerza enorme a 5 Hz, al igual que a 60 Hz. Estas aplicaciones exigen clasificaciones de servicio pesado. Requieren un par de arranque excepcionalmente alto para superar la fricción estática (fricción) en el arranque. Además, están sujetos a cambios dinámicos de carga. Una extrusora podría ingerir repentinamente un lote más denso de materia prima, provocando un aumento inmediato en el par requerido y, en consecuencia, un aumento masivo en el consumo de corriente. La unidad debe tener una capacidad de sobrecarga del 150% lista para atravesar ese material denso sin desconectarse.
La ingeniería siempre contiene matices. Independientemente de la característica teórica de par-velocidad de la carga, debe observar el sobrepar máximo absoluto a corto plazo requerido por la aplicación específica. Si una aplicación de par constante está diseñada mecánicamente de modo que nunca requiera más de un 10 % de pico de sobrepar a corto plazo, una clasificación de servicio normal puede ser técnicamente suficiente. Por ejemplo, un transportador de inspección perfectamente horizontal y con carga ligera puede técnicamente tener una carga de torsión constante, pero nunca experimenta atascos repentinos ni demandas de arranque intensas. En este caso extremo estricto, la capacidad de sobrecarga del 110% de una clasificación de servicio normal maneja el trabajo perfectamente. Sin embargo, esto requiere absoluta certeza sobre los límites mecánicos de la máquina; Si los operadores alguna vez sobrecargan ese transportador, la unidad se desconectará.
Las aplicaciones industriales especializadas, como trituradoras de rocas, punzonadoras y centrifugadoras grandes, introducen una dinámica mecánica extrema. Estas máquinas presentan una enorme inercia rotacional. Ponerlos en marcha requiere una producción sostenida de alta corriente para que la masa pesada se mueva. Detenerlos genera picos masivos de energía regenerativa a medida que la energía cinética regresa al motor. Las clasificaciones de servicio pesado no son negociables aquí. El accionamiento debe soportar la enorme transferencia de energía cinética y las severas cargas de impacto cuando una trituradora muerde una roca o una prensa golpea un metal. El buffer de sobrecarga del 150% al 200% evita que el bus de CC interno del variador se dispare durante estos violentos eventos mecánicos. En muchas de estas aplicaciones, los ingenieros también deben emparejar el variador de alta resistencia con resistencias de frenado dinámico externas para eliminar el exceso de voltaje regenerativo.

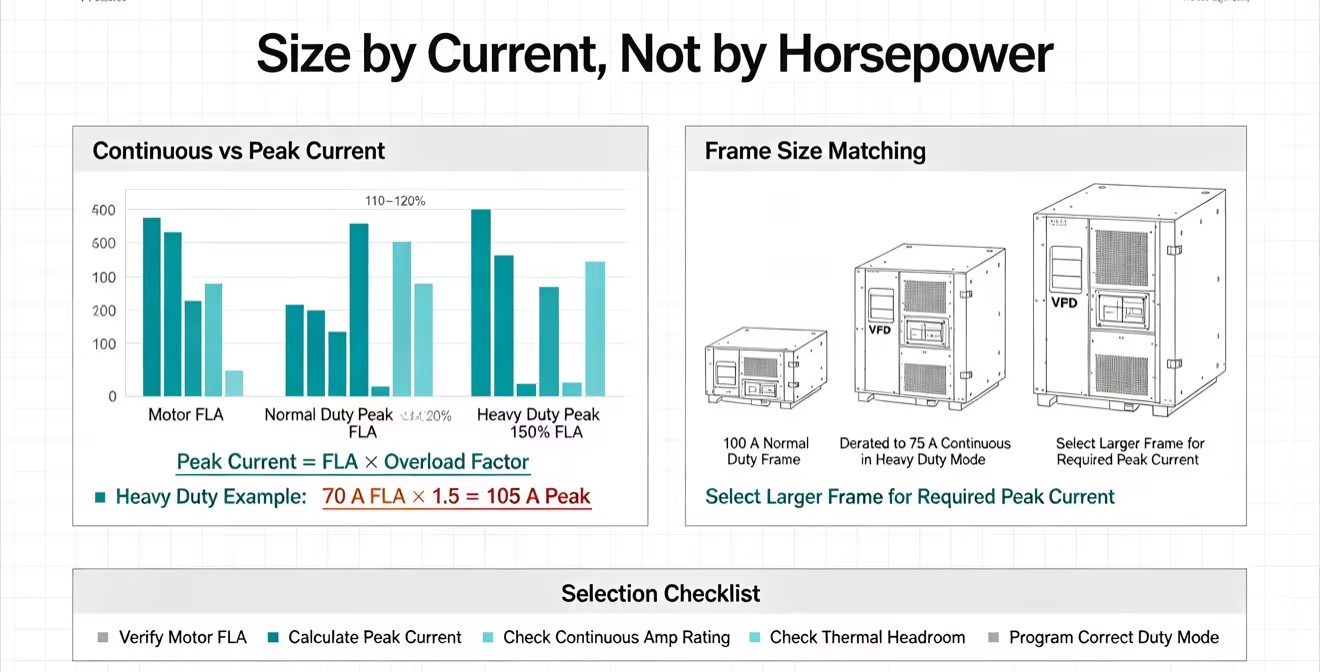

El tamaño de la transmisión debe abandonar los caballos de fuerza y centrarse completamente en el amperaje. Debe evaluar los amperios de carga completa (FLA) de la placa de identificación del motor con el amperaje continuo del VFD, pero lo más importante es que debe calcular la corriente máxima absoluta. Multiplique el FLA del motor por el porcentaje de sobrecarga requerido. Para una aplicación de servicio pesado, multiplique el FLA por 1,5. El amperaje máximo resultante debe estar dentro de la clasificación de sobrecarga máxima del VFD. Esta verificación matemática garantiza que los IGBT del VFD puedan sobrevivir al peor de los casos de la aplicación sin exceder sus límites térmicos. Depender únicamente de los caballos de fuerza ignora la eficiencia y el factor de potencia variables de los diferentes motores, lo que puede provocar transmisiones de tamaño insuficiente y fallas continuas por sobrecorriente.
Criterios de evaluación | VFD de servicio normal | VFD de servicio pesado |
|---|---|---|
Capacidad de sobrecarga | 110% - 120% durante 60 segundos | 150% durante 60 segundos (200% durante 3s) |
Característica de carga | Par variable | Par constante/alta inercia |
Par inicial | Bajo (Empieza descargado) | Alto (Requiere una gran fuerza de ruptura) |
Aplicaciones típicas | Bombas centrífugas, ventiladores, sopladores. | Transportadores, extrusores, polipastos, mezcladores. |
Espacio libre térmico | Mínimo (optimizado para flujo continuo) | Máximo (optimizado para picos de calor) |
Dimensionamiento de hardware | Coincide directamente con los HP del motor | A menudo requiere un tamaño de cuadro más grande |
Cuando los ingenieros utilizan la clasificación de servicio pesado de una unidad de doble clasificación, la carga impulsada es efectivamente un "tamaño" menor que la capacidad máxima de servicio normal de la unidad. Por ejemplo, un variador físicamente capaz de impulsar 100 amperios continuamente en modo de servicio normal podría reducirse a 75 amperios continuamente en modo de servicio pesado. Si su motor consume 70 amperios FLA, debe comprar el tamaño de bastidor de 100 amperios para obtener la clasificación de servicio pesado. La corriente de carga completa del motor se encuentra muy por debajo de la capacidad física continua máxima del VFD. Este desajuste intencional deja el espacio necesario para picos de sobrecarga del 150% sin derretir el silicio dentro del disco. Comprender esta curva de reducción evita que los ingenieros compren accidentalmente un variador que sea demasiado pequeño para la sobrecarga requerida.
El par de arranque dicta cuánta corriente debe impulsar el variador a frecuencias muy bajas (0-10 Hz) para superar la fricción estática. Los perfiles de servicio normal limitan este impulso de corriente de baja velocidad para proteger el variador, asumiendo que la carga es un ventilador o una bomba que gira libremente a bajas velocidades. Las clasificaciones de servicio pesado permiten que el variador impulse cantidades masivas de corriente a velocidades cercanas a cero. Si está levantando una carga con un polipasto o arrancando un transportador inclinado completamente cargado, el variador debe generar 150 % o más del par nominal instantáneamente. Sólo una clasificación de servicio pesado proporciona los márgenes de corriente a bajas frecuencias para lograr esto sin detener el motor o disparar el variador ante una falla instantánea de sobrecorriente.
La frecuencia portadora (o frecuencia de conmutación) determina qué tan rápido se encienden y apagan los IGBT del variador para simular la onda sinusoidal de CA. El aumento de la frecuencia portadora reduce el chirrido audible del motor, que a menudo se requiere en entornos HVAC o comerciales. Sin embargo, una conmutación más rápida genera exponencialmente más calor dentro del disco. Las altas frecuencias portadoras fuerzan una reducción térmica agresiva. Un ingeniero puede verse obligado a seleccionar una clasificación de servicio pesado sólo para mantener los niveles de rendimiento de servicio normales porque el aumento de calor debido a la alta frecuencia portadora consume el espacio térmico del variador. Siempre verifique las curvas de reducción del fabricante si planea aumentar la frecuencia de conmutación por encima de los niveles predeterminados, ya que un variador con capacidad para 100 amperios a 4 kHz solo puede tener capacidad para 60 amperios a 12 kHz.
Usar una clasificación de servicio normal para una carga de trabajo pesado es un camino garantizado hacia una falla operativa. El riesgo más inmediato son las frecuentes fallas por sobrecorriente, comúnmente conocidas como disparos molestos. Cada vez que el transportador se atasca o el mezclador alcanza un lote grueso, el variador detecta un pico de corriente que excede su límite del 110 % y se apaga para protegerse. Esto detiene las líneas de producción. Más allá del tiempo de inactividad inmediato, llevar un variador a sus límites térmicos provoca repetidamente una degradación acelerada de los condensadores del variador y los IGBT. El calor hornea los componentes internos, acortando drásticamente la vida útil del hardware. Los costos ocultos de las horas de producción perdidas, los lotes arruinados y el mantenimiento de emergencia superan ampliamente los ahorros de capital iniciales que se obtienen al comprar un bastidor de transmisión más pequeño.
Por el contrario, utilizar una clasificación de servicio pesado para una carga de servicio estrictamente normal introduce cargas físicas y financieras innecesarias. El principal riesgo es el despilfarro de gastos de capital. Comprar una unidad de alta resistencia de 100 HP para un ventilador centrífugo de 100 HP significa que está pagando por un tamaño de estructura física más grande, disipadores de calor más grandes y componentes internos de mayor calificación que el ventilador nunca utilizará. Además, los marcos de unidades más grandes requieren espacios físicos más grandes. Esto conduce a paneles de control de gran tamaño y más caros y aumenta los requisitos generales de refrigeración de la sala o gabinete eléctrico. El dimensionamiento preciso evita este desperdicio, mantiene las dimensiones del panel manejables y reduce la clasificación de BTU requerida para los acondicionadores de aire de gabinete.
El entorno físico afecta directamente la capacidad de una unidad para eliminar calor, lo que altera el cálculo de servicio pesado versus servicio normal. Las altas temperaturas ambiente, las grandes altitudes (el aire más fino transfiere menos calor) y los tipos de gabinetes sellados (como NEMA 4X sin enfriamiento activo) reducen severamente la eficiencia de enfriamiento del disco. La mayoría de las unidades están clasificadas para funcionamiento a una temperatura ambiente de 40 °C. Si la sala eléctrica alcanza los 50°C, el variador pierde capacidad térmica. Se aplica la regla general estándar: si la reducción ambiental empuja un VFD de servicio normal cerca de su límite térmico, debe pasar al siguiente tamaño de bastidor. Efectivamente, está utilizando la capacidad del hardware de alta resistencia solo para sobrevivir en un entorno hostil mientras soporta una carga de trabajo normal. Calcule siempre la reducción ambiental antes de finalizar el tamaño de la unidad.
La elección entre un VFD de servicio pesado o uno normal no es una cuestión de calidad del hardware. Se trata de una estricta alineación matemática entre la capacidad térmica interna del variador, el perfil de par de la carga mecánica y el porcentaje de sobrecarga requerido. La desalineación conduce directamente a fallas de hardware o capital desperdiciado. Al centrarse en el amperaje en lugar de los caballos de fuerza, los ingenieros pueden hacer coincidir los límites térmicos del variador con las realidades físicas de la máquina impulsada.
Ejecute los siguientes pasos para finalizar su selección de unidad:
Audite el equipo mecánico para determinar si opera con par variable o par constante.
Calcule la corriente máxima absoluta multiplicando los amperios de carga completa (FLA) del motor por el porcentaje de sobrecarga requerido.
Revise el entorno de instalación para detectar temperaturas ambiente elevadas o altitudes que requieran una reducción térmica.
Seleccione un tamaño de bastidor de unidad donde las clasificaciones de corriente continua y máxima excedan sus requisitos calculados.
Programe el parámetro de ciclo de trabajo correcto en el firmware del variador durante la puesta en servicio inicial.
R: Generalmente no. Los transportadores son cargas de par constante que requieren un par de arranque alto para superar la fricción estática. También experimentan cambios repentinos de carga cuando el material cae sobre la banda. Estas realidades mecánicas requieren una capacidad de sobrecarga del 150% de una clasificación de servicio pesado para evitar disparos molestos durante la operación.
R: Los VFD están limitados por el calor. El variador puede suministrar una corriente continua más alta (HP más alto) si los picos de sobrecarga son pequeños (servicio normal). Sin embargo, se debe reducir su potencia a una corriente continua más baja (HP más bajo) para dejar el margen térmico necesario para sobrevivir a grandes picos de sobrecarga del 150 % (trabajo pesado).
R: El variador detectará una condición de sobrecorriente que excede su constante de tiempo térmica. Para evitar que los IGBT internos se fundan, el microprocesador del variador ejecutará una falla de protección. Esto apaga inmediatamente el motor y detiene la línea de producción para proteger el hardware.
R: Revisar las características mecánicas del equipo accionado. Si la máquina arranca bajo una carga pesada, maneja materiales altamente viscosos, procesa agregados de diferentes tamaños o experimenta atascos mecánicos repentinos, una capacidad de sobrecarga del 150 % es una práctica de ingeniería estándar para mantener un funcionamiento confiable.
R: No. La potencia real consumida depende enteramente del motor y la carga mecánica, no de la clasificación del variador. Una unidad de servicio pesado simplemente utiliza componentes internos más grandes para manejar un mayor rendimiento de corriente de forma segura. Sólo consumirá la energía que exige la carga.
