Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-09-15 Origen:Sitio
La aplicación incorrecta de un variador de frecuencia (VFD) provoca fallas prematuras del motor, disparos molestos y tiempo de inactividad del proceso. Seleccionar la transmisión adecuada requiere ir más allá de la combinación básica de caballos de fuerza para analizar los perfiles de carga, las realidades eléctricas y las necesidades de soporte a largo plazo. Los ingenieros y administradores de instalaciones a menudo luchan por equilibrar los costos de capital iniciales con la confiabilidad a largo plazo. Especificar un variador sin tener en cuenta el par de arranque, los peligros ambientales, la distorsión armónica o las configuraciones de energía de entrada corre el riesgo de fallar catastróficamente el sistema.

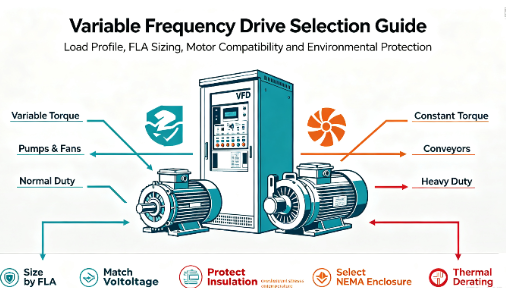

Esta guía proporciona un marco sistemático, centrado en la ingeniería, para evaluar y especificar el VFD correcto en función de las características de carga, abordando específicamente los distintos requisitos de las aplicaciones de par variable (bombas y ventiladores) versus aplicaciones de par constante (transportadores).
Tamaño por FLA, no por HP: Dimensione siempre un VFD en función de los amperios de carga completa (FLA) del motor en lugar de los caballos de fuerza para tener en cuenta las ineficiencias operativas y las demandas de corriente máxima.
Haga coincidir el perfil de carga: un VFD para bombas y ventiladores generalmente requiere una clasificación de 'servicio normal' (par variable), mientras que los transportadores exigen una clasificación de 'servicio pesado' (par constante) para manejar una alta inercia de arranque.
Verifique el voltaje y el cableado: siempre haga coincidir la alimentación de entrada de la instalación con el VFD y asegúrese de que la configuración de cableado específica del motor (Delta/Estrella) esté alineada con la salida del variador.
Tenga en cuenta el medio ambiente: la temperatura ambiente, la altitud y los contaminantes en el aire dictan la clasificación de gabinete NEMA/IP requerida y los cálculos de reducción térmica.
Mitigue los riesgos eléctricos: tenga en cuenta el costo y la huella física de los reactores de línea o los filtros de armónicos para proteger el aislamiento del motor y cumplir con los estándares de calidad eléctrica IEEE 519.
Tabla de contenido
El filtro principal para seleccionar cualquier variador es el perfil de carga mecánica. Debe definir la diferencia crítica entre cargas de par variable y cargas de par constante antes de analizar las especificaciones eléctricas. No identificar el tipo de carga garantiza un rendimiento deficiente en la fábrica. Un variador del tamaño de un ventilador se disparará inmediatamente por una falla de sobrecorriente si lo conecta a una cinta transportadora completamente cargada. Debe hacer coincidir la capacidad de sobrecarga del variador con las realidades mecánicas del equipo impulsado.
Las cargas centrífugas, como bombas y ventiladores, siguen las leyes de afinidad: el par aumenta con el cuadrado de la velocidad, mientras que la potencia aumenta con el cubo. Por ejemplo, un ventilador que funciona al 50 % de velocidad requiere solo alrededor del 12,5 % de la energía necesaria a máxima velocidad, lo que explica los importantes ahorros de energía posibles en sistemas HVAC y de fluidos.
Debido a que las bombas y ventiladores requieren un par de arranque relativamente bajo, un VFD para bombas y ventiladores con clasificación de 'servicio normal' suele ser suficiente. Estas unidades suelen proporcionar entre un 110% y un 120% de capacidad de sobrecarga durante 60 segundos, lo que proporciona suficiente energía para el arranque sin sobredimensionamiento innecesario y, al mismo tiempo, mantiene una fuerte eficiencia energética a velocidades reducidas.
Velocidad del motor (%) | Caudal (%) | Presión/altura (%) | Potencia requerida (%) |
|---|---|---|---|
100% | 100% | 100% | 100% |
90% | 90% | 81% | 73% |
75% | 75% | 56% | 42% |
50% | 50% | 25% | 12,5% |
La tabla anterior ilustra por qué las aplicaciones de par variable producen enormes ganancias de eficiencia. Reducir la velocidad del motor en sólo un 10 % reduce el consumo de energía en casi un 27 %. Esta realidad mecánica dicta que el variador solo necesita manejar corrientes de funcionamiento estándar con una sobrecarga mínima durante la fase de aceleración inicial.
Los transportadores, extrusoras y bombas de desplazamiento positivo requieren un par constante en todo su rango de velocidades. A diferencia de las bombas y los ventiladores, a menudo necesitan un par de arranque elevado para superar la fricción estática, especialmente cuando arrancan con una carga pesada.
Estas aplicaciones normalmente requieren VFD "Heavy Duty" con una capacidad de sobrecarga del 150% al 200% durante 60 segundos. Esta corriente adicional ayuda a que un transportador completamente cargado arranque sin tropezar y permite que equipos como trituradoras o extrusoras manejen aumentos temporales en la resistencia mecánica.
Los requisitos de frenado también son importantes. Los transportadores en descenso, los polipastos y las cargas de alta inercia pueden generar energía regenerativa durante la desaceleración, enviando voltaje de regreso al bus de CC del VFD. Es posible que se requieran resistencias de frenado externas para disipar esta energía de manera segura y evitar fallas de sobretensión.
Establecer los parámetros técnicos correctos garantiza que el variador coincida con el motor de manera precisa y segura. Las conjeturas durante esta fase provocan aislamiento derretido, fusibles quemados y equipos dañados. Debe leer atentamente la placa de identificación del motor y alinear sus especificaciones con las capacidades de salida del variador.
Nunca dimensione un VFD únicamente en función de los caballos de fuerza. Los motores con la misma clasificación de HP pueden consumir diferentes corrientes según la eficiencia, el factor de potencia y el número de polos. Por ejemplo, un motor de 6 polos puede consumir más corriente que un motor de 2 polos con la misma potencia.
En su lugar, dimensione el VFD de acuerdo con los amperios de carga completa (FLA) de la placa de identificación del motor. La corriente de salida continua del variador debe igualar o exceder el FLA del motor. Si el motor tiene una potencia nominal de 65 amperios, el VFD debe proporcionar al menos 65 amperios continuamente. El uso de FLA ayuda a prevenir la sobrecarga y garantiza que el variador pueda suministrar suficiente corriente durante el funcionamiento.
La fuente de alimentación de la instalación debe coincidir con el voltaje de entrada del VFD. Conectar un variador de 460 V a un suministro de 230 V puede causar una falla de bajo voltaje, mientras que conectar un variador de 230 V a 460 V puede dañar los componentes internos. Siempre verifique el voltaje de línea real antes de seleccionar el variador.
El cableado del motor también debe coincidir con el voltaje de salida del VFD. Muchos motores industriales admiten voltajes duales, como 230/460 V, utilizando cableado Delta o Estrella. El cableado incorrecto puede provocar un par bajo, deslizamiento excesivo y sobrecalentamiento.
La entrada monofásica también requiere una consideración especial al alimentar un motor trifásico a través de un VFD. Es posible que sea necesario reducir o sobredimensionar la unidad para soportar la mayor corriente de entrada y el estrés térmico adicional. Siga siempre los requisitos de tamaño del fabricante para aplicaciones de entrada monofásicas.
No todos los motores pueden manejar la salida eléctrica de un variador moderno. Debe evaluar la diferencia entre motores estándar y motores de servicio inversor. Los motores de servicio inversor cumplen con las normas NEMA MG1 Parte 31. Cuentan con un aislamiento de devanado mejorado diseñado para resistir el duro entorno eléctrico creado por la modulación de ancho de pulso (PWM).

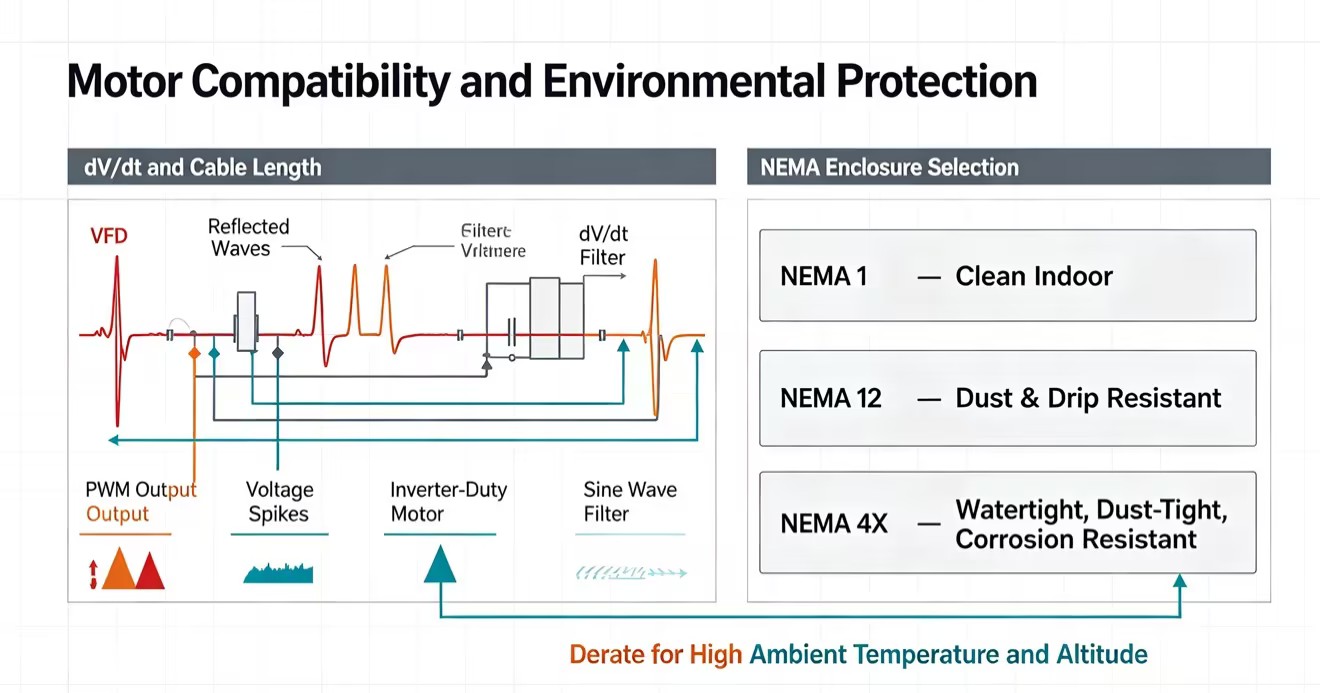

Los impulsores crean un fenómeno conocido como ondas reflejadas o dV/dt. La rápida conmutación de los transistores bipolares de puerta aislada (IGBT) envía pulsos de voltaje de alta frecuencia por el cable del motor. Si el cable es lo suficientemente largo, estos pulsos se reflejan en los terminales del motor y se acumulan encima de los pulsos entrantes. Esto crea picos de voltaje que pueden exceder los 1600 voltios en un sistema estándar de 480 V. Estos picos corroen el aislamiento estándar del motor, lo que provoca cortocircuitos y fallas catastróficas del motor.
Establezca pautas estrictas para longitudes máximas de cable para proteger el motor:
0 a 50 pies: Instalación estándar. Por lo general, no se requiere filtrado de salida adicional para los motores de servicio inversor.
De 51 a 150 pies: Instale un reactor de carga de salida de 3% o 5% en los terminales del variador para amortiguar los picos de voltaje.
De 151 a 300 pies: instale un filtro dV/dt dedicado para reducir el tiempo de aumento de voltaje y proteger los devanados.
Más de 300 pies: instale un filtro de onda sinusoidal para convertir la señal PWM nuevamente en una forma de onda sinusoidal suave.
Las realidades físicas del lugar de instalación dictan la selección del hardware tanto como los requisitos eléctricos. Colocar dispositivos electrónicos sensibles en un entorno hostil sin la protección adecuada garantiza una vida útil corta. Debe evaluar los contaminantes en el aire, el calor ambiental y la altitud antes de finalizar una especificación.
Las clasificaciones de gabinete definen qué tan bien el equipo resiste el polvo, el agua y la entrada física. La selección del gabinete incorrecto provoca disipadores de calor sucios, tableros de control en cortocircuito y fallas prematuras del variador.
Tipo de gabinete | IP equivalente | Mejor entorno de aplicaciones | Nivel de protección |
|---|---|---|---|
NEMA 1 | IP20 | Cuartos eléctricos limpios y climatizados. | Protección básica contra contacto accidental. Sin resistencia al polvo ni al agua. |
NEMA 12 | IP54 | Pisos de fabricación, talleres de carpintería. | Bloquea el polvo, la suciedad y el goteo de líquidos no corrosivos en el aire. |
NEMA 4X | IP66 | Plantas de aguas residuales, procesamiento de alimentos, exteriores. | Estanco al agua, al polvo y altamente resistente a la corrosión química. |
Si instala una unidad NEMA 1 en el piso polvoriento de una fábrica, las partículas serán absorbidas por los ventiladores de enfriamiento. Este polvo actúa como una manta aislante sobre los disipadores de calor internos, lo que provoca que la unidad se sobrecaliente y se dispare. Siempre haga coincidir el gabinete con las peores condiciones ambientales de la instalación.
El calor es el principal enemigo de la electrónica de estado sólido. Las altas temperaturas ambiente requieren reducir la capacidad actual de la unidad. La mayoría de los variadores industriales están clasificados para un rendimiento máximo a 40 °C (104 °F). Si la temperatura ambiente dentro del panel de control excede este umbral, debe reducir la clasificación de corriente continua máxima de acuerdo con la curva de reducción del fabricante. De no hacerlo, la unidad se disparará debido a una falla de sobretemperatura.
La altitud también afecta la eficiencia de enfriamiento. El aire más fino a gran altura absorbe menos calor de los disipadores de calor internos. La reducción de altitud generalmente comienza por encima de los 1000 metros (3300 pies). Por cada 100 metros por encima de esta línea base, generalmente se pierde el 1% de la capacidad actual del disco. Si está instalando equipos en una operación minera a gran altitud en las montañas, debe sobredimensionar el variador para compensar el aire enrarecido.
El flujo de aire adecuado dentro de los paneles de control no es negociable. Siga exactamente los requisitos de autorización del fabricante. Dejar un espacio adecuado encima, debajo y al lado de la unidad garantiza que los ventiladores de refrigeración internos puedan expulsar el aire caliente de forma eficaz. Amontonar demasiados componentes en un gabinete pequeño crea zonas muertas donde el calor se acumula rápidamente. Si monta varias unidades en un solo gabinete, escalonelas para que el calor de escape de la unidad inferior no entre directamente a la entrada de la unidad superior.
Debe evaluar cómo interactuará el equipo con el proceso mecánico y el sistema de control más amplio de la instalación. El método de control dicta con qué precisión el motor sigue el comando de velocidad. Los protocolos de comunicación determinan la facilidad con la que el equipo de mantenimiento puede monitorear los datos de desempeño.
El control de voltios por hercio (V/Hz) es la opción estándar y rentable para aplicaciones centrífugas. Mantiene una relación lineal entre voltaje y frecuencia. Este método funciona perfectamente para un VFD que ejecuta un ventilador de ventilación estándar o una bomba de torre de enfriamiento. El control V/Hz es fácil de ajustar y no requiere modelos matemáticos complejos del motor. Sin embargo, tiene dificultades para producir un par elevado a velocidades muy bajas.
Se requiere control vectorial sin sensores (SVC) para transportadores, extrusoras y cargas pesadas. SVC utiliza un modelo matemático interno para calcular la posición exacta del rotor del motor sin necesidad de un codificador físico. Esto permite que el variador separe la corriente magnetizante de la corriente productora de par. El resultado es una enorme disponibilidad de par a bajas RPM y una regulación de velocidad increíblemente estricta. Si necesita avanzar lentamente una cinta transportadora pesada sin detenerse, debe usar SVC.
Evalúe sus requisitos de E/S analógicas y digitales para control local. Necesita entradas digitales para comandos de arranque/parada, conmutación de avance/retroceso y restablecimiento de fallas. Necesita entradas analógicas (normalmente 4-20 mA o 0-10 V) para recibir referencias de velocidad de transductores de presión, sensores de temperatura o medidores de flujo. Asegúrese de que la unidad tenga suficientes terminales integrados para manejar su conjunto de sensores específico sin necesidad de costosas tarjetas de expansión.
Evaluar las necesidades de integración de redes industriales para comunicación PLC y SCADA. Las instalaciones modernas dependen de datos en red para el mantenimiento predictivo y la optimización de procesos. Especifique la tarjeta de comunicación correcta por adelantado. EtherNet/IP es estándar en la fabricación norteamericana. Modbus TCP/RTU es común en el tratamiento de agua y HVAC. PROFINET domina la maquinaria de diseño europeo. La integración del variador en la red de la planta permite a los operadores monitorear la corriente del motor, los códigos de falla y el consumo de energía en tiempo real directamente desde la sala de control.
A veces los ingenieros diseñan demasiado sistemas simples. No todos los motores requieren control de velocidad variable. Debe proporcionar un marco claro para cuando un variador de frecuencia sea innecesario y un arrancador suave sea la mejor opción.
Elija un arrancador suave cuando la aplicación solo requiera reducción de impacto mecánico durante el arranque. Un arrancador suave utiliza tiristores (rectificadores controlados por silicio) para aumentar gradualmente el voltaje suministrado al motor. Esto limita la corriente de irrupción y evita que las correas se rompan, que los engranajes se rompan o que las tuberías experimenten golpes de ariete. Una vez que el motor alcanza la velocidad máxima, se cierra un contactor de derivación interno, conectando el motor directamente a la línea de alimentación y sacando los componentes de estado sólido del circuito.
Si el proceso no requiere control de velocidad durante el ciclo de ejecución, un arrancador suave es altamente eficiente. Una bomba que simplemente llena un tanque de retención a máxima velocidad y luego se apaga no necesita una modulación continua de velocidad. Los arrancadores suaves son más pequeños, generan menos calor durante el ciclo de funcionamiento y producen cero distorsión armónica en la red eléctrica una vez anulados. Reserve unidades para aplicaciones donde la modulación de la velocidad proporciona mejoras tangibles en los procesos o ahorros de energía mensurables.
Audite las placas de identificación de su motor y registre los amperios de carga completa (FLA) y el voltaje exactos antes de consultar cualquier catálogo de variadores.
Clasifique su carga mecánica como par variable o par constante para determinar la capacidad de sobrecarga requerida (servicio normal frente a servicio pesado).
Mida el voltaje de línea real en el sitio de instalación y confirme que la configuración del cableado del motor coincida con la salida del variador.
Calcule la distancia del cable entre el variador y el motor para determinar si se necesitan reactores de carga o filtros dV/dt para proteger el aislamiento.
Verifique la temperatura ambiente, los contaminantes en el aire y la altitud del sitio de instalación para seleccionar el gabinete NEMA correcto y aplicar fórmulas de reducción térmica.
R: Sí. Puede suministrar energía monofásica a un variador trifásico, que enviará energía trifásica al motor. Sin embargo, debe duplicar el tamaño del variador en relación con el FLA del motor para manejar el aumento de tensión térmica en los rectificadores de entrada y los capacitores del bus de CC.
R: Las cargas de alta inercia, como los transportadores, actúan como generadores cuando se desaceleran rápidamente. Esta energía regenerativa se retroalimenta al variador, elevando el voltaje del bus de CC. Es necesario instalar una resistencia de frenado dinámico para disipar este exceso de energía de forma segura en forma de calor.
R: Si bien los motores estándar más antiguos a veces pueden funcionar con unidades, esto es muy riesgoso. La conmutación PWM crea picos de voltaje que degradan rápidamente el aislamiento estándar. Utilice siempre motores de servicio inversor que cumplan con NEMA MG1 Parte 31 para un funcionamiento confiable a largo plazo.
R: Los gabinetes NEMA 1 son cajas metálicas básicas diseñadas para ambientes interiores limpios. No ofrecen protección contra el polvo o el agua. Los gabinetes NEMA 12 están sellados contra el polvo en el aire, la suciedad y el goteo de líquidos no corrosivos, lo que los hace adecuados para pisos de fábrica.
R: Los variadores consumen corriente en pulsos no lineales, lo que crea armónicos en la red eléctrica. Puede mitigar esto instalando reactores de línea de CA o inductores de CC. Para un cumplimiento más estricto de IEEE 519, es posible que necesite filtros de armónicos activos o unidades de 18 pulsos.
R: Sí, pero sólo en modo de control V/Hz. Todos los motores funcionarán exactamente a la misma velocidad. La clasificación de corriente continua del variador debe ser mayor que la suma del FLA de todos los motores conectados, más un margen de seguridad del 10 %. Cada motor también requiere protección individual contra sobrecargas.
