Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-07-21 Origen:Sitio
El tiempo de inactividad no planificado causado por fallas en el control del motor afecta directamente el rendimiento de la producción y los gastos operativos. Cuando una unidad se desconecta, los equipos de mantenimiento a menudo diagnostican erróneamente la causa raíz, lo que lleva a un reemplazo innecesario del equipo. El desafío radica en aislar si la falla es interna del hardware o un síntoma de degradación del sistema externo, como problemas de cableado, estado del motor o fluctuaciones en el suministro de energía. Esta guía proporciona un marco sistemático para diagnosticar problemas comunes del variador de frecuencia , resolver códigos de falla persistentes y determinar el umbral para reparar o reemplazar la unidad. Si sigue estos pasos, podrá identificar con precisión el origen del problema e implementar soluciones efectivas en la planta sin depender de conjeturas.
Externo versus interno: más del 80% de las fallas del variador se originan fuera de la propia unidad, generalmente debido a especificaciones de tamaño insuficiente, defectos de instalación o degradación del motor.
Diagnóstico sistemático: la resolución de problemas eficaz requiere aislar la fuente de alimentación, el variador, el cableado y el motor para evitar códigos de alarma recurrentes.
Ajustes de parámetros: muchos disparos molestos se pueden resolver mediante un ajuste preciso de los parámetros, como reducir las frecuencias portadoras o ajustar los tiempos de desaceleración, antes de que sean necesarias reparaciones físicas.
Reparar versus reemplazar: la decisión de reemplazar una unidad debe basarse en un análisis estricto de costo-beneficio que incluya la etapa del ciclo de vida de la unidad, el estado del capacitor y la disponibilidad de piezas de repuesto OEM.
Tabla de contenido
Un error común en la fábrica es que un código de falla de la unidad indica automáticamente una unidad averiada. En realidad, el accionamiento actúa como un sensor del sistema altamente sensible. Dispara para protegerse a sí mismo y al motor conectado de anomalías externas. Estas anomalías frecuentemente incluyen picos de voltaje de suministro, ataduras mecánicas en la carga o aislamiento degradado del motor. Cuando el variador detecta condiciones fuera de sus parámetros operativos seguros, se apaga para evitar daños catastróficos. Reemplazar la unidad sin investigar la carga mecánica o la calidad de la energía generalmente resulta en que la nueva unidad se dispare con exactamente el mismo código de falla.
Considere el entorno operativo. Las altas temperaturas ambiente, el exceso de polvo y la mala calidad de la energía de la red pública contribuyen a la inestabilidad del sistema. Un variador puede registrar una falla de sobretensión, pero la causa principal podría ser un banco de capacitores de la red eléctrica que se enciende a kilómetros de distancia. Comprender que la unidad es a menudo el mensajero, más que la fuente del problema, es el primer paso para una resolución eficaz del problema.
La base para un proceso de diagnóstico exitoso es identificar la verdadera causa raíz en lugar de simplemente restablecer la falla. Pulsar el botón de reinicio sin investigar el problema subyacente a menudo provoca desconexiones recurrentes, componentes degradados y eventuales fallos catastróficos. Necesita las herramientas adecuadas para el trabajo. El equipo de diagnóstico esencial incluye un multímetro digital de alta calidad con una función confiable de verificación de diodos, una pinza amperimétrica de verdadero valor eficaz para lecturas de corriente precisas y un probador de resistencia de aislamiento (Megger) para verificar los devanados y cables del motor.
Los parámetros de seguridad para las pruebas no son negociables. Verifique siempre un estado de energía cero y asegúrese de que se complete una estricta verificación de bloqueo/etiquetado (LOTO) antes de abrir cualquier gabinete. Los condensadores del bus de CC almacenan cantidades letales de energía mucho después de que se elimina la alimentación de entrada. Debe permitir que estos condensadores se descarguen completamente según el tiempo especificado por el fabricante. Mida siempre el voltaje del bus de CC en los terminales positivo y negativo para asegurarse de que esté por debajo de 50 VCC antes de tocar cualquier componente interno.

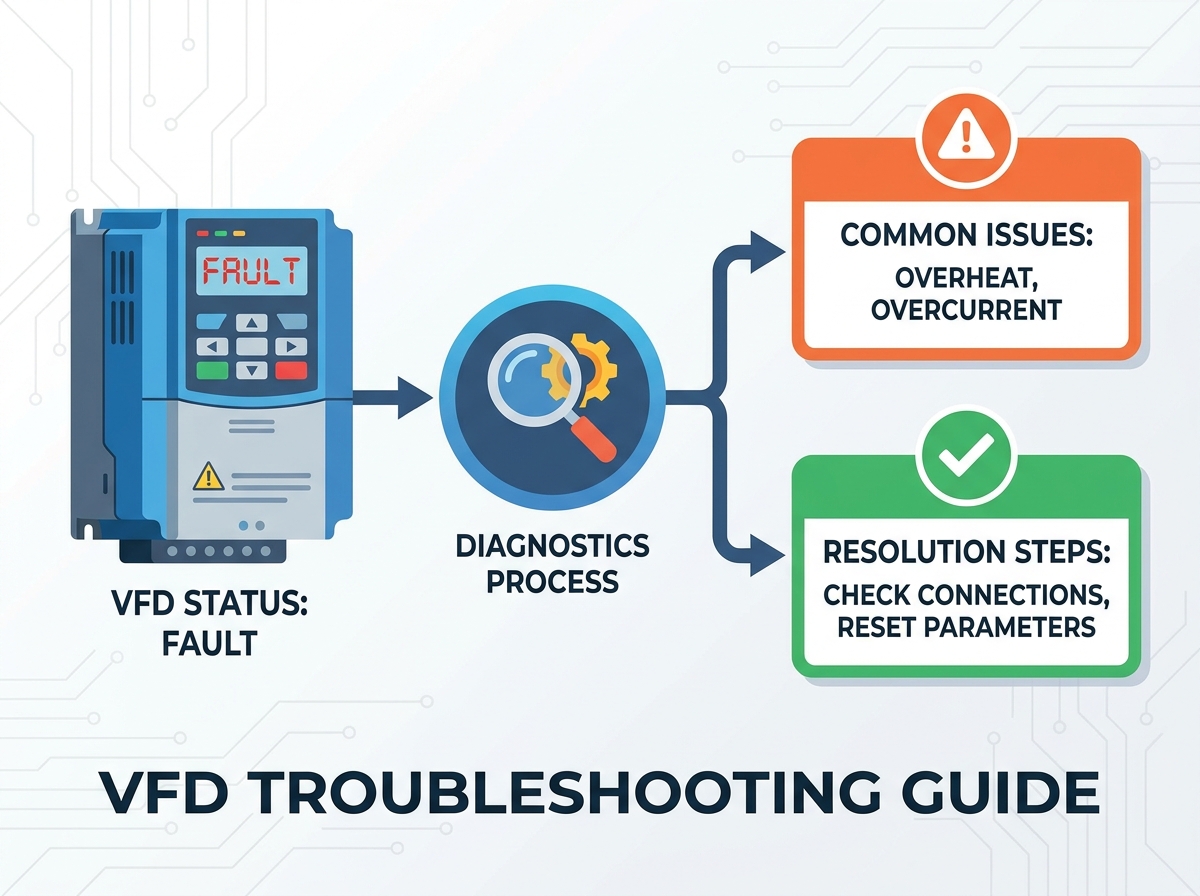

Siga esta lista de verificación secuencial para diagnosticar sistemáticamente problemas en la unidad y eliminar las variables una por una:
Inspección visual y sensorial: busque olores a quemado, corrosión en los tableros de control, ventiladores de refrigeración bloqueados o conexiones de terminales sueltas. Muchos fallos son visibles a simple vista.
Verificación de energía de entrada: Verifique el equilibrio de voltaje en las tres fases. Verifique si hay pérdida de fase o caídas severas de voltaje en la fuente de alimentación entrante utilizando su medidor de verdadero valor eficaz.
Pruebas estáticas: realice comprobaciones de diodos e IGBT utilizando un multímetro para verificar la integridad de la sección de potencia antes de aplicar cualquier voltaje.
Verificaciones de salida y cables: realice pruebas de aislamiento en los cables y devanados del motor para descartar fallas a tierra o cortocircuitos entre fases.
Pruebas dinámicas: si es seguro hacerlo, compare un funcionamiento del motor sin carga con un funcionamiento con carga para aislar la unión mecánica de las fallas eléctricas.
Paso de diagnóstico | Herramienta requerida | Resultado esperado | Acción si falla |
|---|---|---|---|
Verificación del voltaje de entrada | Multímetro de verdadero valor eficaz | Voltaje trifásico equilibrado dentro del 10 % de la clasificación | Investigue el suministro de servicios públicos, los fusibles o los disyuntores. |
Comprobación de diodos estáticos | Multímetro (modo diodo) | Polarización directa de 0,3 V a 0,6 V, polarización inversa OL | Reemplace el módulo impulsor o rectificador si está en cortocircuito. |
Prueba de aislamiento del motor | Megger (500V/1000V) | > 100 megaohmios a tierra | Repare o reemplace el motor/cableado. No ejecute la unidad. |
Las fallas por sobrecorriente se encuentran entre los disparos molestos más frecuentes y, a menudo, apuntan directamente a causas físicas en la máquina. Una sobrecarga mecánica, un rotor bloqueado o un cojinete del motor defectuoso obligarán al motor a consumir corriente excesiva, lo que disparará el variador. Las causas eléctricas incluyen cortocircuitos en el cable del motor, cortocircuitos entre fases dentro de los devanados del motor o salidas conectadas a tierra. Debe aislar el motor del variador para determinar si el cortocircuito está en el cableado o en la sección de salida del variador.
Los ajustes de parámetros frecuentemente desencadenan fallas por sobrecorriente durante la puesta en servicio o después de un cambio de proceso. Si el tiempo de aceleración se establece demasiado corto para una carga de alta inercia, la unidad impulsará la corriente máxima tratando de alcanzar la velocidad objetivo, alcanzando el límite de corriente del hardware. Los ajustes incorrectos de la curva V/Hz también pueden provocar un flujo excesivo en el motor, lo que provoca picos de corriente masivos durante el arranque. Ajustar la rampa de aceleración o cambiar a un modo de control vectorial sin sensores a menudo puede resolver estos problemas sin necesidad de girar una sola llave.
La sobretensión durante la desaceleración generalmente ocurre cuando la inercia de la carga impulsa el motor más rápido que el tiempo de desaceleración programado. El motor actúa como un generador, devolviendo energía al variador y elevando el voltaje del bus de CC hasta que se supera el límite de alto voltaje. Las estrategias de mitigación incluyen la instalación de resistencias de frenado dinámicas para quemar el exceso de energía en forma de calor, o simplemente extender la rampa de desaceleración para que coincida con el tiempo natural de marcha libre de la carga.
Los disparos por subtensión suelen ser externos. Provienen de caídas de energía de la red pública, conexiones de terminales de entrada sueltas o fusibles de entrada quemados que causan una condición monofásica. Si una instalación experimenta maquinaria pesada arrancando en el mismo bus eléctrico, la caída de voltaje resultante puede desencadenar fácilmente una falla de bajo voltaje en unidades sensibles. La instalación de reactores de línea puede ayudar a proteger el variador de estas caídas de voltaje transitorias.
Debe diferenciar entre sobretemperatura del variador y sobrecarga térmica del motor. El exceso de temperatura de la unidad es un mecanismo de protección de hardware. A menudo es causado por disipadores de calor obstruidos, ventiladores de refrigeración internos defectuosos o temperaturas ambiente que exceden la clasificación del gabinete. La limpieza periódica de los disipadores de calor y la verificación del funcionamiento de los ventiladores son tareas de mantenimiento obligatorias.
La sobrecarga térmica del motor, por otro lado, es una falla calculada en función del consumo de corriente y la velocidad de funcionamiento. Por lo general, ocurre cuando se hace funcionar un motor de inducción estándar a bajas velocidades durante períodos prolongados. El ventilador de refrigeración interno del motor pierde eficiencia a bajas RPM, lo que provoca que se acumule calor incluso si la corriente está dentro de los límites de la placa de identificación. Solucione este problema instalando ventiladores de refrigeración auxiliares en el motor o ajustando los parámetros de sobrecarga térmica del variador para que coincidan con la clase de motor específica.
Antes de aplicar energía a una unidad sospechosa, realice una verificación de diodos estáticos en el puente rectificador de entrada. Utilice un multímetro configurado para la función de diodo. Coloque el cable positivo en el terminal negativo del bus de CC y pruebe las fases entrantes (L1, L2, L3) con el cable negativo. Debería ver una caída de diodo estándar (normalmente de 0,3 V a 0,6 V). Invierta los cables para verificar si hay un circuito abierto (OL). Repita este proceso para el terminal positivo del bus de CC. Una lectura en cortocircuito (0,0 V) indica un rectificador fundido.
De manera similar, realice una prueba estática en los transistores bipolares de puerta aislada (IGBT) de salida. Sonda entre los terminales del bus DC y los terminales de salida del motor (T1, T2, T3). La interpretación de estas lecturas del multímetro ayuda a identificar fallas de los componentes internos antes de aplicar energía. Si un IGBT sufre un cortocircuito, la aplicación de energía probablemente provocará una falla catastrófica, lo que podría dañar el tablero de control y los componentes circundantes.
Los condensadores del bus de CC suavizan la tensión rectificada y proporcionan el almacenamiento de energía necesario para la sección del inversor. Su vida útil típica es de 7 a 10 años, y depende en gran medida del uso, la temperatura ambiente y la calidad de la energía. Los síntomas de la degradación del condensador incluyen abultamientos físicos, fugas de electrolito o subvoltajes frecuentes e inexplicables o fallas de ondulación de CC.
Para evaluar el estado del condensador, mida el voltaje del bus de CC mientras el variador está funcionando bajo carga. El voltaje del bus de CC debe ser aproximadamente 1,414 veces el voltaje de entrada de CA (por ejemplo, alrededor de 680 VCC para un sistema de 480 VCA). Una fluctuación de voltaje significativa o un voltaje del bus de CC inferior al esperado indica que los condensadores están fallando. En muchos variadores modernos, los condensadores están integrados en el módulo de potencia, lo que requiere un reemplazo completo del módulo si fallan.
El aislamiento degradado del cable o los devanados defectuosos del motor provocan fallas a tierra intermitentes que son notoriamente difíciles de rastrear. Estas fallas a menudo se presentan como disparos molestos que desaparecen cuando se reinicia la unidad, para regresar horas o días después. Los multímetros estándar no pueden detectar estas fallas de aislamiento de alto voltaje.
Debe utilizar un Megger para probar la resistencia del aislamiento. Lo más importante es que siempre desconecte los cables del motor del variador antes de realizar una prueba de Megger. El alto voltaje generado por el probador de aislamiento (normalmente 500 V o 1000 V) destruirá los IGBT de salida sensibles del variador y la electrónica de control. Prueba fase a fase y fase a tierra. Las lecturas por debajo de 100 megaohmios generalmente indican entrada de humedad o degradación del aislamiento que requiere reparación del motor o reemplazo del cable.
La frecuencia portadora (o frecuencia de conmutación) determina qué tan rápido se encienden y apagan los IGBT de salida para simular la onda sinusoidal de CA. Los valores predeterminados de fábrica suelen estar establecidos entre 4 kHz y 8 kHz. Reducir la frecuencia portadora a 2,5 kHz o 3 kHz puede aliviar varios problemas de campo. Reduce significativamente las corrientes de carga de cables capacitivos en cables largos de motor, lo que puede provocar molestos disparos por sobrecorriente.
Reducir la frecuencia de conmutación también reduce las pérdidas de conmutación dentro de los IGBT, lo que reduce la temperatura de funcionamiento general del variador. Sin embargo, este ajuste tiene una desventaja: aumenta el zumbido magnético audible producido por el motor. En entornos industriales, este ruido rara vez es un problema, lo que hace que la reducción de la frecuencia de la portadora sea un paso de solución de problemas altamente efectivo y sin costo para problemas de estabilidad.
Los problemas de cableado de control y comunicación a menudo se hacen pasar por fallas del variador. Una señal de referencia de velocidad de 4-20 mA perdida, bloques de terminales sueltos o un relé de arranque/parada defectuoso detendrán el funcionamiento sin generar necesariamente un código de falla específico. La interferencia EMI/RFI en los cables de control es otro culpable común, que provoca fluctuaciones erráticas de velocidad o paradas aleatorias.
Verifique los protocolos de blindaje y conexión a tierra para eliminar los problemas inducidos por el ruido. Asegúrese de que los cables de control de bajo voltaje estén tendidos en conductos separados de los cables de alimentación de alto voltaje. Los blindajes de los cables de control deben estar conectados a tierra solo en un extremo (normalmente en el chasis del variador) para evitar bucles de tierra. Inspeccione todas las conexiones de los terminales para ver si están apretadas y corroídas, ya que la vibración industrial frecuentemente afloja el cableado de control con el tiempo.
Cuando una unidad sufre una falla interna grave, debe evaluar la posición actual de la unidad en el ciclo de vida del OEM. Los fabricantes clasifican las unidades como activas, heredadas u obsoletas. El mantenimiento de unidades obsoletas conlleva importantes costes ocultos. Las piezas de repuesto se vuelven escasas y caras, y cesa el soporte de firmware.
Si una unidad está obsoleta, repararla suele ser un parche temporal. Corre el riesgo de que otro componente falle poco después de la reparación. La actualización a un modelo activo actual garantiza soporte a largo plazo, acceso a protocolos de comunicación modernos y piezas de repuesto fácilmente disponibles, lo que minimiza el tiempo de inactividad futuro.
Aplique la regla estándar del 50%: si el costo total de la reparación (incluyendo piezas, mano de obra, envío y el costo del tiempo de inactividad prolongado) excede el 50% del precio de compra de una nueva unidad, el reemplazo es generalmente la decisión financiera correcta. Reemplazar componentes modulares como ventiladores de refrigeración, teclados y tableros de control suele ser viable y rentable.
Sin embargo, reemplazar módulos de potencia encapsulados o bloques rectificadores principales en unidades más pequeñas (menos de 50 HP) rara vez resulta económico. La mano de obra involucrada en desmontar la unidad, limpiar la pasta térmica y reconstruir la unidad a menudo excede el costo de una unidad nueva con garantía total de fábrica. Tenga siempre en cuenta el período de garantía de la reparación frente a una unidad nueva.
Determine si la unidad actual es de tamaño insuficiente para la aplicación. Las fallas crónicas por sobrecorriente, el sobrecalentamiento frecuente y la vida útil más corta de los componentes son signos clásicos de un disco de tamaño insuficiente. Si la carga mecánica ha aumentado a lo largo de los años debido a cambios en el proceso, es posible que la transmisión original ya no sea adecuada.
Plantee un reemplazo no sólo como una solución de mantenimiento, sino también como una actualización de ingeniería. Un nuevo variador ofrece la oportunidad de especificar una unidad con clasificaciones de sobrecarga más altas (servicio pesado versus servicio normal), características de seguridad integradas como Safe Torque Off (STO) y comunicación Ethernet nativa, lo que mejora la escalabilidad y seguridad general del sistema.
Muchas fallas de las unidades se remontan a errores de instalación del primer día. Una conexión a tierra inadecuada es la causa principal de comportamiento errático y fallas de comunicación. Asegúrese de que el variador esté conectado a tierra directamente al bus de tierra del panel principal, no conectado en cadena a través de otros equipos. Las clasificaciones de gabinete inadecuadas para el medio ambiente (por ejemplo, usar una unidad NEMA 1 en un ambiente polvoriento NEMA 12) garantizan fallas prematuras debido a la contaminación.
Aplique reactores de línea en el lado de entrada para proteger la sección rectificadora del variador contra transitorios de voltaje de suministro, sobretensiones y distorsión armónica. En el lado de salida, use reactores de carga o filtros dV/dt para mitigar el fenómeno de onda reflectante (picos de voltaje) que ocurre en cables de motor de longitud larga (generalmente aquellos de más de 100 pies). Estos componentes pasivos extienden significativamente la vida útil tanto del variador como del motor.
El mantenimiento reactivo es caro. Delinear un programa de mantenimiento preventivo realista basado en el entorno operativo. Este programa debe incluir inspecciones visuales de rutina para detectar acumulación de polvo y corrosión. Utilice cámaras termográficas para escanear conexiones eléctricas bajo carga; una conexión caliente indica alta resistencia y falla inminente.
Establezca intervalos estrictos de reemplazo de ventiladores. Los ventiladores de refrigeración tienen cojinetes mecánicos que se desgastan; reemplácelos cada 3 a 5 años independientemente del estado aparente. Finalmente, mantenga copias de seguridad periódicas de los parámetros. Tener un archivo de respaldo verificado permite a un técnico programar una unidad de reemplazo en minutos en lugar de pasar horas ingresando manualmente los parámetros de un manual impreso.
La resolución de problemas eficaz requiere mirar más allá del teclado y analizar todo el sistema electromecánico. Cuando se confirma una falla interna del hardware, compare el costo inmediato de la reparación con la confiabilidad y garantía a largo plazo de un reemplazo moderno. Un enfoque sistemático evita el cambio de piezas y garantiza el máximo tiempo de actividad.
Documente todos los parámetros de referencia y guárdelos en una ubicación de red segura para una implementación rápida durante una falla.
Realice una auditoría exhaustiva del sistema, que incluya pruebas de aislamiento del motor, comprobaciones de enrutamiento de cables y análisis de la calidad de la energía.
Consulte con un socio certificado de integración o reparación de unidades que se acercan al final de su ciclo de vida para planificar rutas de migración.
Implemente un estricto programa de mantenimiento preventivo centrado en la gestión térmica y la integridad de la conexión.
R: La mayoría de las fallas se originan por problemas externos, como ataduras mecánicas, especificaciones de unidad de tamaño insuficiente o fluctuaciones en el suministro de energía, en lugar de fallas internas de la unidad.
R: Verifique que no haya atascos mecánicos, verifique que el cableado del motor no tenga cortocircuitos y asegúrese de que el tiempo de aceleración no sea demasiado corto para la inercia de la carga.
R: La carga está regenerando energía nuevamente en el variador. Solucione este problema extendiendo el tiempo de desaceleración o agregando una resistencia de frenado dinámico.
R: Aísle la energía de entrada, verifique la descarga segura del bus de CC y luego use el modo de verificación de diodos para probar la polarización directa e inversa de los diodos rectificadores de entrada y los IGBT de salida.
R: Sí. Un motor con devanados en cortocircuito puede provocar picos de sobrecorriente severos que eventualmente pueden dañar los transistores bipolares de puerta aislada (IGBT) del variador.
R: Normalmente cada 7 a 10 años, aunque las altas temperaturas ambiente y el uso intensivo pueden acortar esta vida útil significativamente.
R: Reemplace cuando la unidad esté obsoleta, cuando los costos de reparación excedan el 50% de una unidad nueva o cuando la aplicación requiera características de las que carece la unidad actual.
