Las limitaciones de energía de las instalaciones rara vez se alinean perfectamente con los requisitos ideales de control de motores, lo que obliga a los ingenieros y administradores de instalaciones a navegar por complejos compromisos de configuración de energía. Especificar la configuración de fase incorrecta para un variador de frecuencia (VFD) da como resultado fallas prematuras del variador, disparos molestos, sobrecalentamiento del motor o gastos de capital innecesarios en actualizaciones de energía de las instalaciones. Resolver el dilema del VFD monofásico versus trifásico requiere una evaluación estricta de la disponibilidad de energía de entrada, los datos de la placa de identificación del motor y las realidades técnicas de la conversión de fase. Esta guía proporciona un marco basado en evidencia para especificar la arquitectura de unidad correcta sin realizar demasiada ingeniería ni reducir el tamaño del sistema.
Distinción entre entrada y salida: La decisión depende de hacer coincidir la potencia disponible de la instalación (entrada) con el diseño del motor (salida). Los VFD pueden cerrar la brecha entre las fuentes monofásicas y los motores trifásicos, pero rara vez a la inversa.
La realidad de la reducción de potencia: el uso de un VFD trifásico en una fuente de alimentación monofásica requiere una reducción de potencia significativa; generalmente, sobredimensionar el variador en un 50 % para manejar el aumento de la corriente de entrada y la ondulación del bus de CC.
Escala de aplicación: Los variadores de entrada monofásicos están estrictamente limitados a aplicaciones de baja potencia y pequeña escala (generalmente menos de 3 HP, como bombas de pozo residenciales o pequeñas unidades HVAC), mientras que los sistemas trifásicos son obligatorios para procesos de escala industrial de alto torque.
Costo versus huella: la conversión de fase mediante VFD es altamente rentable en comparación con las actualizaciones de servicios públicos, pero requiere un gabinete físico más grande y una gestión térmica estricta.
Tabla de contenido

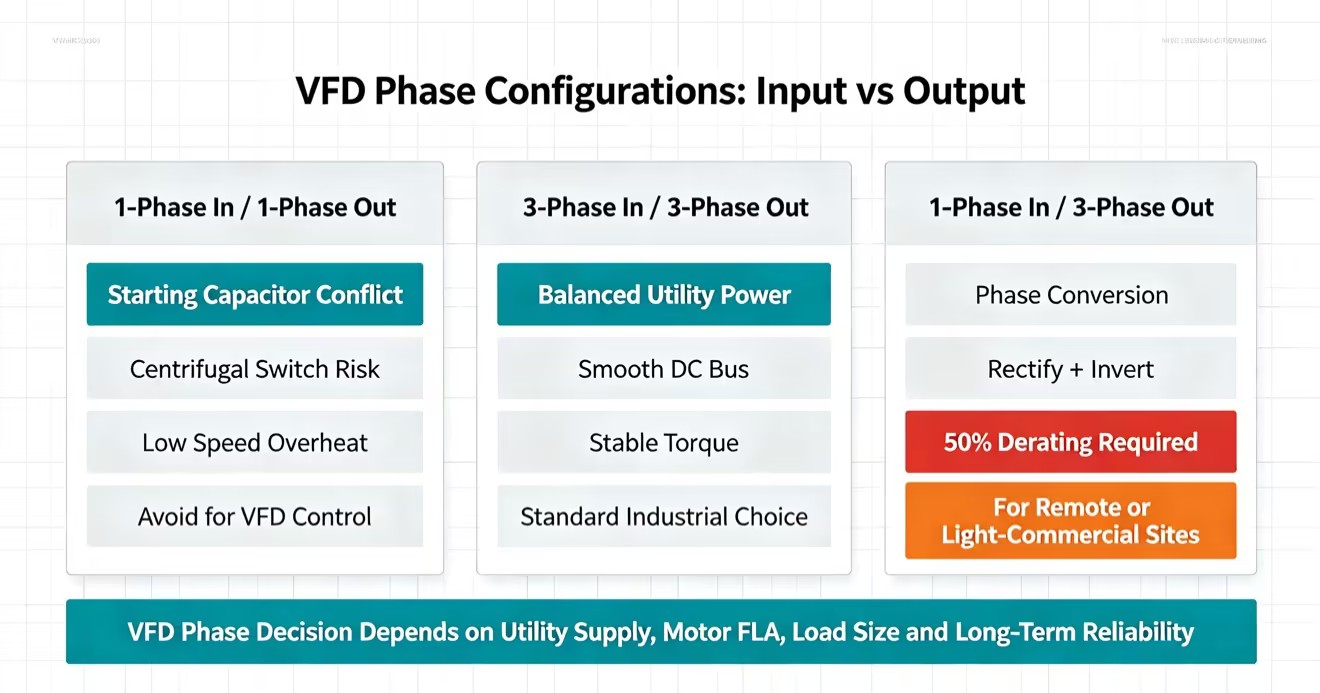

Al seleccionar un variador, el término "fase" se refiere a dos etapas eléctricas distintas. Debe evaluar el suministro de energía que ingresa al variador (entrada) y la energía que sale del variador para hacer funcionar el motor (salida). Confundir estas dos etapas conduce a una falla inmediata del equipo. Un variador actúa como un convertidor de potencia y opera dentro de estrictas limitaciones físicas basadas en su circuito interno. Evaluamos tres configuraciones principales en el campo.
Esta configuración presenta severas limitaciones mecánicas. Los profesionales de la automatización generalmente evitan controlar motores monofásicos con VFD. Los motores monofásicos suelen depender de condensadores de arranque e interruptores centrífugos para iniciar la rotación. Cuando un VFD altera la frecuencia para reducir la velocidad del motor, el interruptor centrífugo vuelve a su posición de reposo. Esta acción reconecta el capacitor de arranque mientras el motor está en marcha, causando daño eléctrico inmediato al capacitor y a la sección del inversor del variador. Operar estos motores a bajas velocidades también provoca un rápido sobrecalentamiento porque el ventilador de refrigeración interno pierde velocidad. La mayoría de los fabricantes se niegan a producir VFD para aplicaciones de salida monofásica debido a estos conflictos mecánicos inherentes.
Esta configuración representa el estándar básico para el control de motores industriales. Un estándar VFD trifásico recibe energía equilibrada de la red pública. Las tres corrientes alternas se superponen perfectamente, por lo que la tensión nunca cae a cero. Esta superposición crea un voltaje de bus de CC uniforme y constante dentro del variador. Luego, el variador invierte esta suave potencia de CC nuevamente en una salida trifásica precisa. Los motores que funcionan con esta configuración ofrecen un par óptimo, funcionan a menor temperatura y experimentan una vibración mecánica mínima. Las instalaciones que operan maquinaria pesada dependen completamente de esta arquitectura de energía equilibrada para mantener el tiempo de actividad de la producción.
Esta configuración resuelve un desafío de ingeniería específico. Permite a los operadores hacer funcionar motores industriales trifásicos en instalaciones que carecen de servicios públicos trifásicos. Encontrará esta configuración con frecuencia en edificios agrícolas, talleres residenciales y espacios comerciales ligeros. El variador toma la energía eléctrica monofásica, la rectifica y sintetiza una salida trifásica. Si bien es muy útil, este proceso de conversión de fase ejerce una gran presión sobre los componentes internos de la unidad. Requiere un dimensionamiento cuidadoso y protocolos de instalación específicos para funcionar de manera confiable durante una vida útil prolongada.
Configuración | Aplicación primaria | Limitaciones técnicas | Recomendación de campo |
|---|---|---|---|
1 fase de entrada/1 fase de salida | Ventiladores residenciales, bombas pequeñas. | Conflictos con condensadores de arranque e interruptores centrífugos. | Evitar para control de velocidad variable. Utilice contactores en su lugar. |
Entrada trifásica / Salida trifásica | Maquinaria industrial pesada, transportadores, extrusoras. | Requiere caídas de energía de servicios públicos. | Opción estándar para todas las instalaciones industriales. |
Entrada monofásica / Salida trifásica | Agricultura, bombeo remoto, máquinas CNC para aficionados. | Requiere reducción de potencia de la unidad y gabinetes más grandes para la disipación de calor. | Ideal para sitios remotos o comerciales ligeros que carecen de infraestructura de servicios públicos. |
Seleccionar la arquitectura de unidad correcta requiere analizar su infraestructura física y carga mecánica. No puedes basar esta decisión en la preferencia. Depende completamente de la disponibilidad eléctrica y los requisitos del motor. Utilizamos un conjunto estricto de criterios para determinar el camino correcto a seguir.
Primero debe evaluar los costos concretos de su infraestructura de servicios públicos. Llevar nuevas líneas de servicios públicos trifásicos a una instalación remota a menudo cuesta decenas de miles de dólares. Las empresas de servicios públicos cobran caro por los nuevos transformadores, postes y zanjas. En estos escenarios, utilizar líneas monofásicas existentes tiene sentido financiero. Sin embargo, los paneles de instalación monofásicos estándar tienen límites estrictos de amperaje máximo. Un panel residencial o comercial ligero típico tiene un máximo de 200 o 400 amperios. Hacer funcionar grandes motores industriales con energía monofásica consume una corriente masiva, consumiendo rápidamente la capacidad disponible del panel. Debe calcular la carga total de la instalación antes de agregar un variador de conversión de fase grande.
Para evaluar la potencia de su instalación, siga estos pasos:
Ubique el disyuntor principal en el panel de su instalación para determinar el amperaje total disponible.
Calcule el consumo continuo de toda la iluminación, HVAC y equipos auxiliares existentes.
Resta el consumo existente del amperaje total disponible para encontrar tu capacidad utilizable.
Compare la capacidad utilizable con el consumo de entrada monofásico calculado de su VFD propuesto.
La potencia del motor dicta sus opciones de hardware. Los fabricantes diseñan variadores de entrada monofásicos dedicados específicamente para cargas pequeñas. Estas unidades dedicadas suelen tener un máximo de alrededor de 3 HP (aproximadamente 2,2 kW). Si su motor es de 3 HP o menos, puede comprar un variador específicamente clasificado para entrada monofásica sin matemáticas complejas. Las aplicaciones de bajo consumo, como máquinas CNC para aficionados, pequeños extractores de aire y bombas de pozos residenciales, encajan perfectamente aquí.
Los procesos de calificación de alta potencia exigen un enfoque diferente. Las extrusoras pesadas, los grandes transportadores de material y las mezcladoras industriales requieren un par de arranque enorme. Una vez que supere el umbral de 3 HP, debe utilizar un variador trifásico estándar y adaptarlo para entrada monofásica. Esta transición requiere un estricto cumplimiento de los principios de reducción de potencia para evitar fallos del hardware. Un torno de 10 HP, por ejemplo, no puede funcionar con un accionamiento monofásico dedicado. Requiere una unidad trifásica reducida.
La salida mecánica de su motor depende en gran medida de la calidad de la energía de entrada. La energía trifásica entrega pulsos de energía continuos y superpuestos. El voltaje nunca cae a cero en las tres fases simultáneamente. Esta entrega continua de potencia da como resultado una rotación estable y suave del motor. Proporciona un par máximo en todo el rango de velocidades, lo cual es obligatorio para el mecanizado de precisión y el levantamiento de objetos pesados.
La energía monofásica pulsa inherentemente en los cruces por cero. El voltaje cae a cero 120 veces por segundo en un sistema estándar de 60 Hz. Cuando un variador intenta convertir esta potencia pulsante en una salida trifásica, el voltaje del bus de CC interno fluctúa. Esta fluctuación se denomina ondulación del bus de CC. Si el variador no tiene el tamaño correcto, esta ondulación pasa al motor. Aumenta la vibración del motor, degrada la estabilidad del par y acelera el desgaste mecánico de los rodamientos. Los equipos que requieren alta precisión prefieren en gran medida la verdadera energía eléctrica trifásica para eliminar estas vibraciones mecánicas.

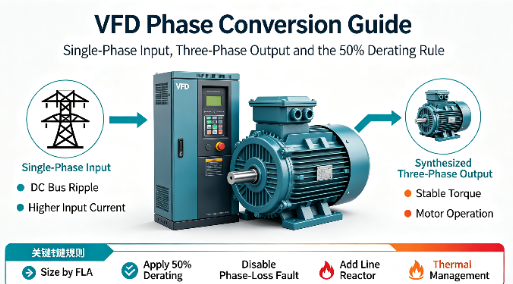

Operar un motor trifásico en un suministro eléctrico monofásico es el desafío de configuración de fases más común en el campo. Comprender cómo la unidad procesa esta energía garantiza la longevidad del sistema y evita tiempos de inactividad inesperados.

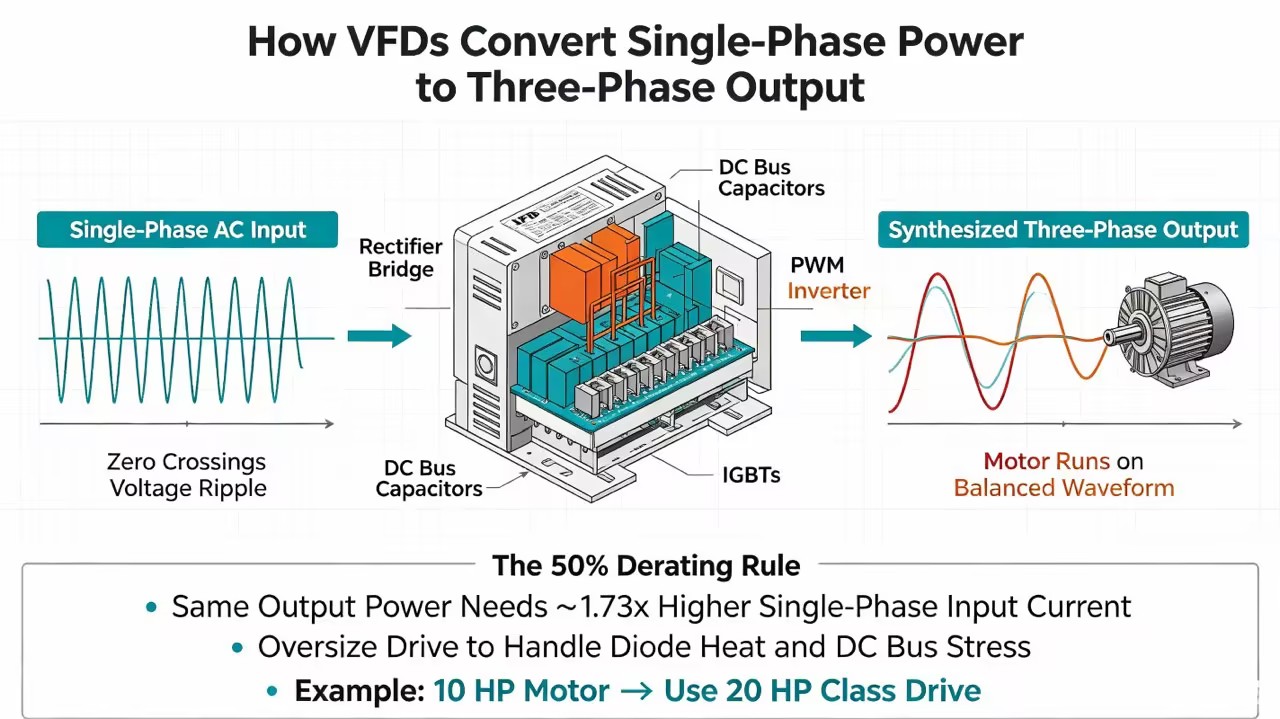

Un variador de frecuencia no cambia mágicamente una fase en tres. Reconstruye el poder completamente desde cero. Primero, el puente rectificador del variador utiliza diodos para convertir la energía CA monofásica entrante en energía CC bruta. A continuación, unos condensadores internos de gran tamaño filtran y suavizan esta potencia CC bruta, almacenándola en el bus de CC. Finalmente, la sección del inversor utiliza transistores bipolares de puerta aislada (IGBT) para cortar la potencia de CC en pulsos rápidos. Esta modulación de ancho de pulso (PWM) sintetiza una nueva forma de onda de CA trifásica. El motor lee esta forma de onda sintetizada como energía trifásica estándar. El variador aísla eficazmente el motor del suministro eléctrico monofásico, actuando como amortiguador y convertidor simultáneamente.
La conversión de fase conlleva una grave realidad matemática. Una entrada monofásica consume aproximadamente 1,73 veces más corriente que una entrada trifásica para producir la misma potencia de salida. Cuando se aplica energía monofásica a un variador diseñado para entrada trifásica, toda esa corriente pasa a través de solo cuatro diodos en lugar de seis. Esto crea una concentración masiva de calor en una sección específica del puente rectificador.
Para proteger el puente rectificador y los condensadores del bus de CC, es necesario sobredimensionar el variador. Esto se conoce como reducción de potencia. La regla estándar de la industria requiere un factor de reducción del 50%. Si necesita hacer funcionar un motor trifásico de 10 HP con energía monofásica, debe comprar un variador de 20 HP. El variador más grande contiene diodos más pesados y condensadores más grandes capaces de manejar la corriente monofásica concentrada. No reducir la potencia del variador garantiza una rápida falla de los componentes, lo que generalmente resulta en un rectificador quemado o capacitores rotos dentro de las primeras horas de operación.
Sobredimensionar una unidad afecta tanto a su presupuesto como a su panel de control físico. Comprar una unidad de 20 HP para hacer funcionar un motor de 10 HP aumenta el costo inicial de hardware. Sin embargo, este costo sigue siendo significativamente menor que pagarle a la empresa de servicios públicos para que instale líneas eléctricas trifásicas. Cambia una pequeña prima de hardware por enormes ahorros en infraestructura.
La huella física presenta un desafío mayor. Una unidad de 20 HP es sustancialmente más grande que una de 10 HP. Requiere un gabinete eléctrico más grande. La unidad de gran tamaño también genera más calor, lo que requiere una gestión térmica agresiva. Debe tener en cuenta estas dimensiones físicas al diseñar el diseño de su panel de control. Intentar meter una unidad de gran tamaño en un gabinete de tamaño insuficiente provoca fallas térmicas y un comportamiento errático.
La implementación de un sistema de conversión de fase requiere precisión. Las conjeturas durante el dimensionamiento, el cableado o la programación darán como resultado fallas inmediatas o riesgos de seguridad. Seguimos un estricto protocolo para cada instalación.
Nunca dimensione un variador de conversión de fase basándose únicamente en los caballos de fuerza. Los caballos de fuerza son una clasificación mecánica, pero los VFD son dispositivos eléctricos. Debes calcular el amperaje requerido. Siga estos pasos para obtener un tamaño preciso:
Localice la placa de identificación del motor e identifique los amperios de carga completa (FLA) para su voltaje de funcionamiento específico.
Multiplique el FLA del motor por el factor de reducción monofásico. La mayoría de los fabricantes recomiendan un multiplicador de 1,73 a 2,0. Consulte el manual de conducción específico para conocer su multiplicador exacto.
Seleccione una unidad que tenga un amperaje de salida continua igual o mayor que el número calculado.
Verifique que los terminales de entrada del variador puedan aceptar físicamente el calibre de cable más grande requerido para la corriente de entrada monofásica más alta.
Por ejemplo, si un motor de 230 V tiene un FLA de 14 amperios, multiplicarlo por 2,0 da 28 amperios. Debe seleccionar un VFD clasificado para al menos 28 amperios de corriente de salida continua, independientemente de su etiqueta de caballos de fuerza.
El cableado de un variador trifásico para entrada monofásica requiere conexiones de terminales específicas. Traerá dos cables calientes y una conexión a tierra de su suministro eléctrico monofásico. Conecte estos cables de entrada a los terminales de entrada del variador. La mayoría de los fabricantes especifican el uso de los terminales L1 y L2. Algunos especifican L1 y L3. Debe consultar el manual del fabricante para conocer la designación exacta del terminal. Se espera y es normal dejar un terminal de entrada vacío en esta configuración.
El cableado de salida sigue siendo estándar. Debe conectar los tres terminales de salida (T1, T2 y T3) directamente al motor trifásico. Nunca conecte energía monofásica a los terminales de salida, ya que esto destruirá instantáneamente los IGBT. Asegúrese de que todas las conexiones a tierra estén seguras para evitar ruidos eléctricos y riesgos de seguridad. Utilice un cable de motor blindado entre el variador y el motor para contener el ruido de alta frecuencia generado por la conmutación PWM.
Una vez conectado, es probable que la unidad se niegue a funcionar hasta que ajuste los parámetros. Los variadores modernos cuentan con circuitos de protección integrados. Cuando suministra energía monofásica a un variador trifásico, los sensores internos detectan que un terminal de entrada está muerto. La unidad interpreta esto como un fallo de alimentación peligroso y activa un "Fallo de pérdida de fase de entrada".
Debe acceder al menú de parámetros del VFD y desactivar manualmente esta protección de falla específica. Sin este ajuste, la unidad experimentará disparos molestos inmediatamente después del encendido. Además, debe verificar que los datos de la placa de identificación del motor se ingresen con precisión en los parámetros del variador. Debe ingresar el voltaje exacto del motor, la frecuencia base, los amperios de carga completa y las RPM para garantizar una generación adecuada de la curva V/Hz y una protección precisa contra sobrecarga del motor.
Categoría de parámetro | Ajuste típico para la conversión de fase | Motivo del ajuste |
|---|---|---|
Protección contra pérdida de fase de entrada | Deshabilitar / Apagar | Evita que el variador falle debido a que el terminal de entrada está vacío intencionalmente. |
Amperios de carga completa del motor (FLA) | Establecer exactamente la placa de identificación del motor FLA | Garantiza que la sobrecarga térmica electrónica proteja el motor con precisión. |
Frecuencia portadora | Bajar a 2kHz o 4kHz | Reduce las pérdidas por conmutación y la generación de calor dentro del variador de gran tamaño. |
El funcionamiento de unidades con potencia reducida afecta el entorno eléctrico más amplio de sus instalaciones. Debe gestionar los armónicos, el calor y la tensión de los componentes de forma proactiva para mantener una red eléctrica estable.
Cuando un variador rectifica la energía monofásica, extrae corriente de la red pública en tragos agudos y no lineales en lugar de una onda sinusoidal suave. Este proceso genera una importante distorsión armónica total (THD). Los rectificadores monofásicos muy cargados empujan estos armónicos de regreso a la red eléctrica de la instalación. Un alto THD hace que las luces parpadeen, sobrecalienta los transformadores de las instalaciones y altera los componentes electrónicos sensibles como los PLC y las computadoras.
Para mitigar los armónicos del lado de la red eléctrica en configuraciones de conversión de fase, debe instalar componentes de filtrado. Agregar un reactor de línea de CA o una inductancia de CC suaviza el consumo de corriente. Un reactor de línea de 3% o 5% instalado delante del variador reduce significativamente la distorsión armónica. Protege tanto la red pública del ruido del variador como los circuitos internos del variador de picos de voltaje externos causados por la conmutación de la red pública.
El calor es el principal enemigo de los componentes eléctricos. Empujar corriente monofásica concentrada a través de un rectificador diseñado para energía trifásica distribuida genera cargas térmicas excesivas. Los diodos trabajan el doble y los disipadores de calor absorben una enorme energía térmica. No se puede ignorar la refrigeración del gabinete en estas aplicaciones.
Debe calcular la capacidad de enfriamiento requerida para su gabinete eléctrico. Si utiliza un gabinete NEMA 1 con ventilación, asegúrese de que haya un flujo de aire ambiental adecuado y mantenga el gabinete alejado de la luz solar directa o de maquinaria que produzca calor. Si su entorno requiere un gabinete NEMA 4X sellado para proteger contra el polvo o el agua, la gestión térmica se vuelve crítica. Los recintos sellados atrapan el calor. Probablemente necesitará instalar sistemas de refrigeración activos, como aires acondicionados de gabinete, o sobredimensionar significativamente el gabinete de metal para permitir la disipación pasiva de calor a través de las paredes del gabinete.
La vida útil de un variador depende en gran medida del estado de sus condensadores del bus de CC. En una aplicación de entrada monofásica, el bus de CC experimenta una fluctuación de voltaje severa. Los condensadores deben cargarse y descargarse constantemente para suavizar esta ondulación. Este ciclo continuo genera calor interno dentro de los condensadores electrolíticos, degradándolos más rápido de lo normal.
Una reducción adecuada de la potencia del variador mitiga este problema al proporcionar condensadores más grandes capaces de soportar la tensión. Sin embargo, debe esperar una vida útil operativa ligeramente más corta para las unidades utilizadas en aplicaciones de conversión de fase en comparación con las unidades que funcionan con energía eléctrica trifásica pura. El mantenimiento de rutina debe incluir imágenes térmicas del variador bajo carga para detectar fallas en los capacitores de manera temprana. También debe inspeccionar los ventiladores de refrigeración anualmente, ya que un ventilador defectuoso en una unidad reducida provocará un apagado térmico rápido.
La implementación de configuraciones de energía no estándar conlleva riesgos inherentes. Debe proteger sus inversiones en equipos y saber exactamente cuándo realizar la transición a la energía eléctrica estándar.
Los fabricantes aplican estrictas políticas de garantía con respecto a la conversión de fase. Si ignora las tablas de reducción de potencia publicadas por el fabricante, anulará instantáneamente la garantía OEM. Si un variador falla y el fabricante determina que era de tamaño insuficiente para una aplicación de entrada monofásica, no lo reemplazarán. Siempre documente sus cálculos de tamaño y manténgalos en el panel. Aconseje a su equipo de adquisiciones que seleccione variadores clasificados explícitamente por el fabricante para entrada monofásica sin reducción de potencia, cuando esté disponible. Varios fabricantes ahora producen variadores de entrada monofásicos dedicados para potencias nominales más altas, eliminando la necesidad de realizar cálculos de reducción manual y preservando la garantía completa.
La conversión de fase no es una solución permanente para la ampliación de instalaciones industriales. Debe realizar un análisis de equilibrio. Calcule el costo total de comprar múltiples unidades de gran tamaño, gabinetes más grandes, reactores de línea y sistemas de enfriamiento. Compare este total con la cotización de su compañía de servicios públicos para una caída del servicio trifásico.
Si opera una sola máquina de 10 HP en un granero remoto, el VFD es la opción clara. Si está construyendo una planta de producción con diez motores diferentes de 15 HP, el costo de los variadores de gran tamaño y la mitigación de armónicos superará rápidamente el costo de la actualización de los servicios públicos. Haga la transición a una verdadera energía eléctrica trifásica cuando las cargas de motores en toda la instalación escale más allá de las aplicaciones aisladas. Depender de docenas de unidades reducidas crea un ecosistema eléctrico frágil propenso a problemas armónicos y altos gastos de mantenimiento.
Revise la placa de identificación de su motor inmediatamente para confirmar el voltaje exacto y los amperios de carga completa (FLA).
Calcule su requisito de amperaje reducido multiplicando el FLA del motor por 2,0 antes de seleccionar un tamaño de bastidor del variador.
Mida el espacio disponible en su panel para asegurarse de que el variador de gran tamaño y los reactores de línea necesarios encajen físicamente.
Acceda al menú de parámetros durante la puesta en servicio para desactivar el fallo de pérdida de fase de entrada y evitar disparos inesperados.
Consulte con un ingeniero de aplicaciones para verificar los cálculos de enfriamiento de su gabinete y la estrategia de mitigación de armónicos.
R: Sí. El variador rectifica la energía CA monofásica entrante en energía CC. Luego utiliza transistores internos para invertir esa energía de CC en una salida de CA trifásica sintetizada para hacer funcionar el motor de manera segura.
R: Sí, normalmente en un 50%. Se debe sobredimensionar un variador para soportar la mayor corriente de entrada y la mayor ondulación del bus de CC causada por la energía monofásica. Sin reducción de potencia, los diodos y condensadores internos fallarán.
R: Los motores monofásicos suelen contener condensadores de arranque e interruptores centrífugos. Alterar la frecuencia con un variador puede hacer que estos interruptores mecánicos se vuelvan a activar a velocidades incorrectas, lo que provoca daños graves al motor.
R: La unidad activará inmediatamente un código de falla y se negará a funcionar. Detecta que uno de los terminales de entrada no tiene voltaje y supone que se ha producido un fallo de alimentación peligroso.
R: Es muy recomendable. La rectificación monofásica crea una distorsión armónica significativa. Un reactor de línea suaviza el consumo de corriente, protege el variador de picos de voltaje y evita que el ruido armónico interrumpa la red eléctrica de sus instalaciones.
R: Aumenta la tensión en los diodos rectificadores y los condensadores del bus de CC debido a una mayor ondulación de corriente y voltaje. Una reducción adecuada de la potencia de la unidad mitiga este estrés, pero el calor extremo aún puede acortar la vida útil de los componentes si la ventilación es deficiente.
